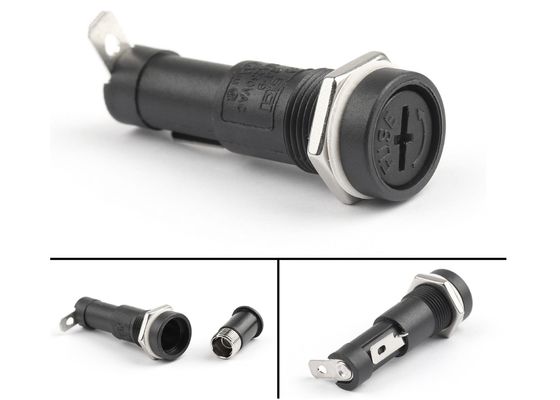

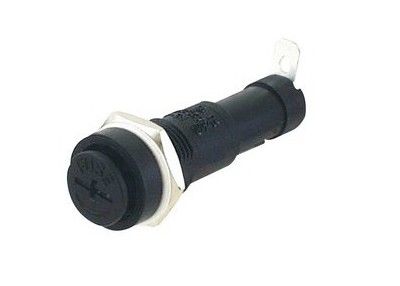

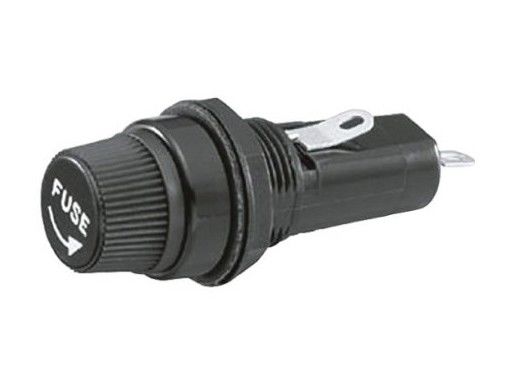

Tipo horizontal suporte 15A 250V da montagem do painel R3-9 da baioneta da baixa tensão do fusível para o fusível de vidro do fusível cerâmico de 6x30mm
Especificação
Tamanho do fusível: Ø6.35x30mm/Ø6.35x31.75mm
Avaliação máxima: C.A. de 15A 250V
Força dielétrica: C.A. 1500V 1 minuto
Resistência de isolação: C.C. 500V 100mΩ Min.
Resistência de contato: 50mΩ máximo
Aprovações: CE, CQC, UL, VDE
Dimensão (milímetro)
Outros parâmetros
| Nome do produto | Suporte do fusível do PWB |
| P/N | R3-9 |
| Divisão da tensão | AC2500 1minute |
| Resistência de isolação | C.C. 500V 100MΩ |
| Valores da avaliação | 15A 250VAC |
| Variação da temperatura | ℃ de -20℃ -150 |
| Classe da inflamabilidade | UL94V0 |
| Padrão | IEC-60335-1 GB_9364.6-2001 |
| Certificação | ISO9001, ROHS, |
| Montagem | Montagem do PWB |
| Material | Colagem termofixo, bronze |
| Aprovações internacionais | CE, CQC, UL, VDE |
| Tamanho do fusível | fusível de vidro de 5*20mm, fusível cerâmico de 6x30mm |
| Aplicação | É apropriado para a instalação do painel de todo o bonde e equipamentos eletrônicos, equipamento de testes e equipamento de som. |
Substituindo um fusível do tubo de vidro
Estes fusíveis outra vez precisarão um extrator do fusível a menos que as extremidades forem muito acessíveis e podem ser alcançados com uma chave de fenda para erguê-los para fora. O uso dos alicates conduzirá quase inevitavelmente a um fusível quebrado, com o vidro quebrado dispersado durante todo a caixa do fusível.
Agarre o fusível no centro com o extrator do fusível e retire o fusível inteiro. Introduza o fusível novo no extrator do fusível e introduza-o no lugar nas braçadeiras usando a ferramenta. É frequentemente mais fácil usar o extrator do fusível nestes fusível pequeno do que os dedos
Mudando um fusível de cartucho
Isto é um pouco de por mais mais difícil que remover o fusível velho não seja bastante tão fácil. Um extrator do fusível é extremamente acessível aqui e é bastante barato. Os exemplos de alguns extratores do fusível são mostrados acima, disponível das Amazonas ou do eBay.
Se há qualquer pergunta que o poder está ainda sobre no fusível, na verificação com não um detector da tensão do contato ou no voltímetro antes de continuar. Não tente remover um fusível de cartucho que seja ainda lhe tenha o poder!
Se um extrator do fusível está disponível, agarre o fusível perto do centro com o extrator e puxe o fusível em linha reta fora dos grampos que guardam o. Se você tem esperado demasiado por muito tempo para comprar um extrator do fusível, estes fusíveis podem frequentemente ser removidos erguendo com uma chave de fenda ou usando alicates, mas estejam cientes que espremer demasiado duro esmagará o fusível e quebrará um fusível do tubo de vidro.
Mantendo o fusível da substituição no lugar, introduza a extremidade inferior nos grampos. Um punho do martelo pode ser usado para grandes fusíveis ou a outra ferramenta para o menores se a pressão do dedo não fará o trabalho. Seja certo pressionar duramente somente nas extremidades do metal porque o fusível pode se quebrar pressionando duramente no centro. Se o fusível tem um sulco em uma extremidade, certifique-se que não é de cabeça para baixo porque não caberá as braçadeiras da mola se é. Com a uma extremidade cabida nas braçadeiras, empurre a extremidade superior para dentro também. O fusível deve ser centrado o melhor possível nas braçadeiras, sem ter uma extremidade que projeta-se; muitas braçadeiras não aceitarão um fusível que não seja alinhado corretamente.
