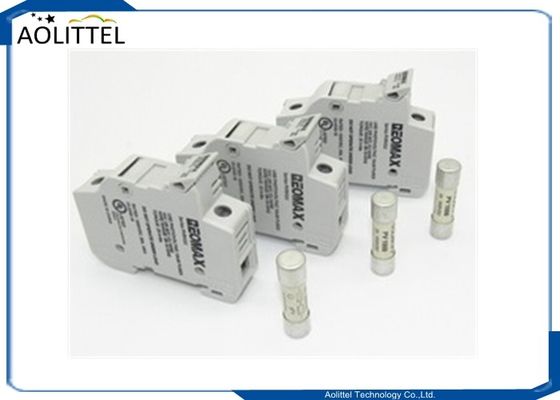

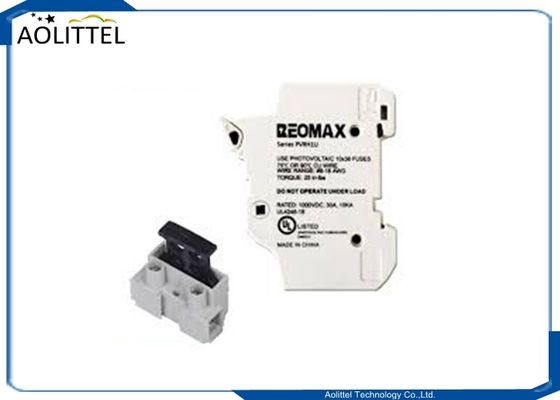

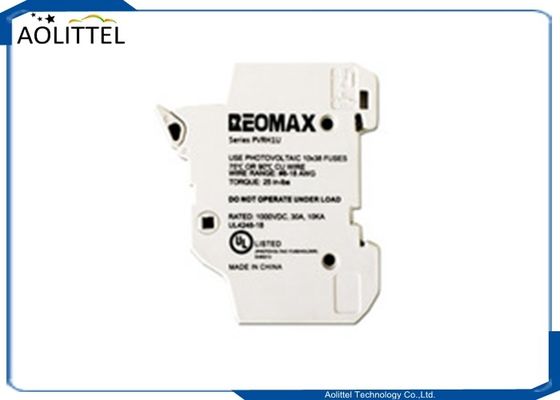

Segurança de energia 1 pólo 30A Mantenedor de fusível montado em trilho PVRH1U Para tubo cerâmico de 10x38 mm Cartucho solar fotovoltaico Fuso 1000VDC
- Geral
O suporte de fusível de anão fornece proteção ao pessoal ao instalar e remover fusíveis devido ao seu design seguro ao toque.A série PVRH1U é ideal para isolar cordas de módulos fotovoltaicos durante a manutenção, mas não é concebido para quebrar a carga.
Nivel de 1000VDC quando utilizado com a série de fusíveis anões SPF ou FLU
Montável num carril de 35 mm
Instalação e remoção de fusíveis de forma segura e fácil - não são necessários tiradores ou ferramentas especiais.
Design compacto
Compatível com a RoHS e livre de chumbo (Pb)
Detentores de fusíveis padrão DIN
Interruptores de carga/desconectores de fusíveis de 3 polos de estilo europeu para utilização com fusíveis industriais HRC do tipo NH.
Descrição
Capacidades de agência até 1000 Vdc para utilização com fusíveis solares fotovoltaicos.
Indicado para utilização com arame de 75°C ou 90°C, arame fino, terminais de pá e barras de comb-bus.
Projetado de acordo com a UL 4248-18
Material livre de chumbo e de halogênio
| Atributo |
Valor |
| Tamanho do fusível |
10 x 38 mm |
| Classificação atual |
30A |
| Nomenclatura de tensão |
1000 V dc |
| Número de poloneses |
1 |
| Materiais do caso |
Outros materiais |
| Tamanhos de fusíveis compatíveis |
10 x 38 mm |
Características/benefícios
• O projeto de segurança do toque oferece proteção ao substituir fusíveis
• Design compacto
• 35 mm DIN Rail montável

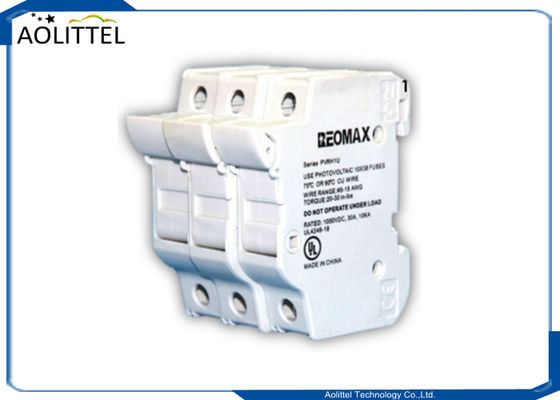

• Disponível em configurações de 1, 2, 3 e 4 polos
• Não são necessários tiradores ou ferramentas para remover o fusível
• Segurança para dedos
• Montagem de trilhos DIN
• Emissão compacta
• Mudança rápida e fácil de fusível
- DIN montável no carril
- Disponível tanto com como sem indicação
- Disponível até 30 Amp
Especificações
| Voltagem e corrente |
600V/1000VDC, 30A |
| Classificação do terminal |
Fios sólidos, enrolados, finos, de espadas, barras de combustível; fios simples e duplos; fios de cobre de 75°C e 90°C |
| Classificação SCCR |
UL 10kA/1000Vdc; CEI 33kA/1000Vdc |
| Fusão |
Fusíveis REOMAX série PV1000 |
| Faixa de fio |
#18 a #4 (0,8 mm2 a 21,1 mm2) |
| Números de binário |
30 Lb-In (3,4 N•m) máximo |
| Classificações de inflamabilidade |
UL 94V0, auto-extinguível |
| Intervalo de temperatura de armazenamento e de funcionamento |
-20°C a +120°C |
Dimensão mm (cm)
Os suportes de fusíveis modulares são projetados em várias versões com indicador de fusível, com microinterruptor, 690 V e 24 V DC e vêm em uma combinação de fusão de microinterruptor, pré-quebra e detecção de ligação de fusível.A gama completa de versões está disponível com o suporte do rótulo para garantir uma boa identificação do circuitoOs equipamentos de segurança IP20 estão disponíveis nas zonas de terminais.Os seguradores de fusível e microinterruptor vêm com acessórios para montagem de vários postes.
A unidade de concepção compacta é utilizada para fios de secção de 10 mm2. The fuse holders are composed of high performance polymer with greater than 300 °C of fusion temperature to ensure safety margin against any possibilities of fuse overheating when rated power acceptance of the fuse holder is exceededA zona de ventilação optimizada aumenta a dissipação de calor.Os suportes de fusíveis incluem fixações DIN de 2 posições e podem ser fixados/desfixados no trilho DIN com a ajuda das mesmas ferramentas de parafusos que são utilizadas para fixação de terminais de cabo
