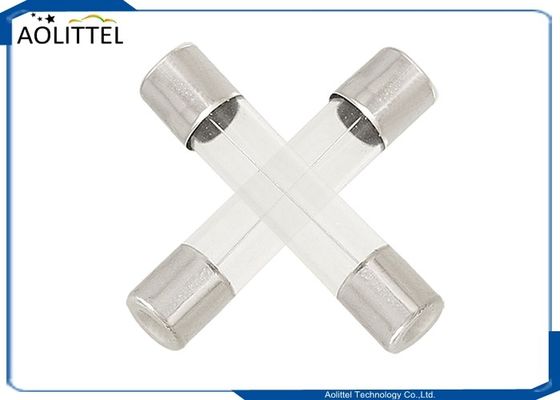

UL cUL Listado 3AB 3AG 6.3x32mm Cartucho de Ação Rápida Fusíveis 5A AC 250V 125V Fusível de tubo de vidro 6.250MFC1500A
Descrição
O fusível de ação rápida 6.250MFC resolve uma ampla gama de requisitos de aplicação, oferecendo desempenho confiável e proteção de circuito econômica.
Características
De acordo com a norma UL 248-14

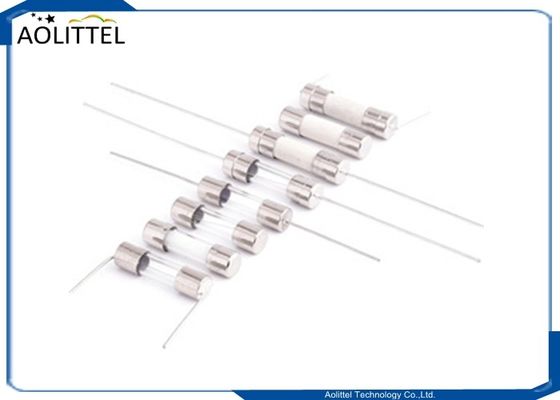

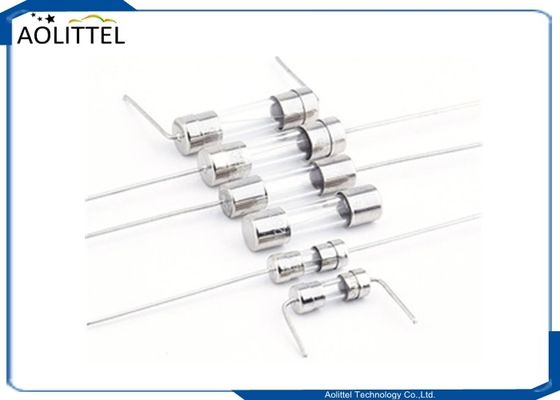

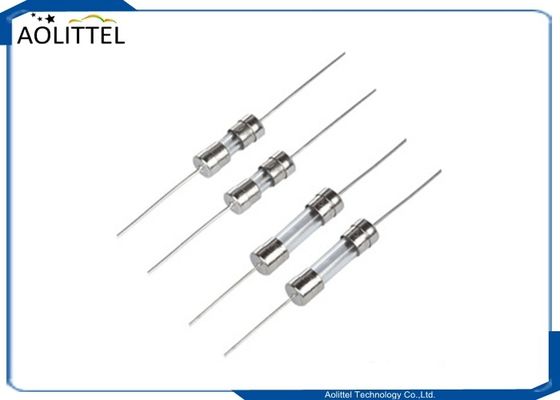

Disponível em formato de cartucho e de chumbo axial e com várias dimensões de formação
Compatível com a RoHS e livre de chumbo
Certificações
| Nomenclatura de tensão |
Agência |
Intervalo de amperes |
Número do processo da agência |
| 125 V/250 V |
UL (em inglês) |
100mA ~ 30A |
E340427 |
| C-UL |
100mA ~ 30A |
E340427 |
Especificações
A significa 250 V, B significa 125 V.
| Catálogo |
Ampère |
Voltagem |
Quebrar |
Fusão |
| - Não, não. |
Classificação |
Classificação |
Capacidade |
Integral (A2.S) |
| 6.250MFC0100A/B |
100 mA |
250 V/125 V |
10000A@125 V AC (100mA~10A);
35A@250V AC (100mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V AC (4A~10A).
|
0.003 |
| 6.250MFC0160A/B |
160 mA |
250 V/125 V |
0.008 |
| 6.250MFC0200A/B |
200 mA |
250 V/125 V |
0.02 |
| 6.250MFC0250A/B |
250 mA |
250 V/125 V |
0.026 |
| 6.250MFC0300A/B |
300 mA |
250 V/125 V |
0.047 |
| 6.250MFC0315A/B |
315 mA |
250 V/125 V |
0.055 |
| 6.250MFC0350A/B |
350 mA |
250 V/125 V |
0.072 |
| 6.250MFC0400A/B |
400 mA |
250 V/125 V |
0.1 |
| 6.250MFC0500A/B |
500 mA |
250 V/125 V |
0.16 |
| 6.250MFC0600A/B |
600 mA |
250 V/125 V |
0.25 |
| 6.250MFC0630A/B |
630 mA |
250 V/125 V |
0.28 |
| 6.250MFC0750A/B |
750 mA |
250 V/125 V |
0.49 |
| 6.250MFC0800A/B |
800 mA |
250 V/125 V |
0.6 |
| 6.250MFC1100A/B |
1A |
250 V/125 V |
0.8 |
| 6.250MFC1125A/B |
1.25A |
250 V/125 V |
1.6 |
| 6.250MFC1150A/B |
1.5A |
250 V/125 V |
2.5 |
| 6.250MFC1160A/B |
1.6A |
250 V/125 V |
3.2 |
| 6.250MFC1200A/B |
2A |
250 V/125 V |
5.6 |
| 6.250MFC1250A/B |
2.5A |
250 V/125 V |
7.6 |
| 6.250MFC1300A/B |
3A |
250 V/125 V |
14 |
| 6.250MFC1315A/B |
3.15A |
250 V/125 V |
19 |
| 6.250MFC1350A/B |
3.5A |
250 V/125 V |
20 |
| 6.250MFC1400A/B |
4A |
250 V/125 V |
25 |
| 6.250MFC1500A/B |
5A |
250 V/125 V |
42 |
| 6.250MFC1600A/B |
6A |
250 V/125 V |
80 |
| 6.250MFC1630A/B |
6.3A |
250 V/125 V |
96 |
| 6.250MFC1800A/B |
8A |
250 V/125 V |
200 |
| 6.250MFC2100A/B |
10A |
250 V/125 V |
320 |
| 6.250MFC2120A/B |
12A |
250 V/125 V |
470 |
| 6.250MFC2150A/B |
15A |
250 V/125 V |
650 |
| 6.250MFC2200A/B |
20A |
250 V/125 V |
870 |
| 6.250MFC2250A/B |
25A |
250 V/125 V |
1320 |
| 6.250MFC2300A/B |
30A |
250 V/125 V |
1820 |
Dimensão e material
Unidade: mm
| - Não, não. |
Nome da parte |
Materiais |
| 1 |
Cap |
Outros, de aço inoxidável |
| 2 |
Corpo |
Tubos de vidro |
| 3 |
Elemento de fusível |
Alcatrão |
Características de funcionamento
| Percentagem de Ampère de classificação ((In) |
Tempo de sopro |
| 100%* Em |
4 horas Min |
| 135%* Em |
1 hora no máximo |
| 200%* Em |
60 segundos Max. |
Classificação de interrupção
Capacidade de quebra:
10000A a 125 V AC (6,250MFC no intervalo 100mA~10A);
35A a 250V AC (6,250MFC na gama 100mA~1A);
100 A a 250 V AC (6,250 MFC na faixa 1,25 A ~ 3,5 A);
200A a 250V AC (6,250MFC na faixa 4A~10A).
Parâmetros de solda recomendados
Parâmetros de onda:
Temperatura da panela de solda: 260°C Max.
Tempo de permanência da solda: 2 a 5 s
B Parâmetros da solda manual:
Temperatura do ferro de solda: 350±5°C
Tempo de aquecimento: 5 s Max
Quantidade de embalagem
200 peças por saco de polietileno; 10 sacos de polietileno por caixa interna; 4 caixas internas por embalagem exterior
Caixa: L240±2 * W170±2 * H110±2 mm
Cartão exterior: L390±5 * W240±5 * H250±5 mm
