Fusível de tubo de vidro em miniatura listado pela American UL 3.15 A 250V 5 mm x 20 mm Meio tempo de atraso de sopro lento Fusíveis de cartucho T
Aplicações
Utilizado como proteção suplementar em aparelhos ou equipamentos de utilização para proteger componentes ou circuitos internos.
- Não, não, não. Descarregar- Não.
Descrição

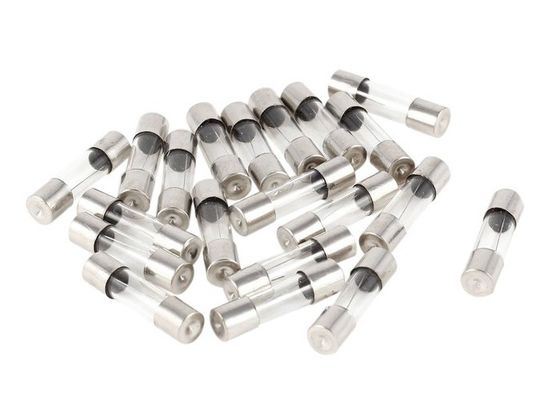

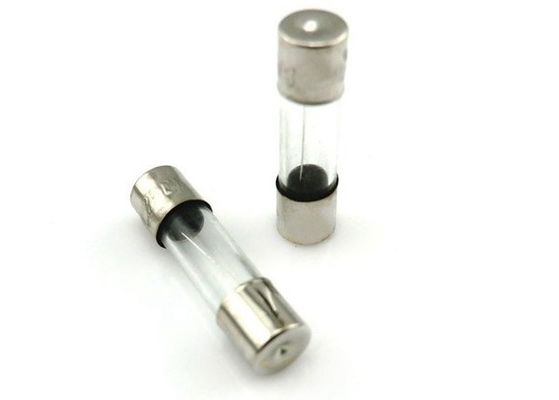

Fusível de cartucho de corpo de vidro de 5 × 20 mm, resistente a sobretensão de tempo retardado, concebido de acordo com as especificações da CEI.
Características
• Projetado de acordo com as normas internacionais (IEC) para utilização a nível mundial
• Disponível em cartucho e em forma de chumbo axial
• Cumprir a especificação IEC 60127-2, folha 3 para fusíveis com atraso de tempo
• Compatível com a RoHS e livre de chumbo.
• Tempo médio de atraso, baixa capacidade de quebra

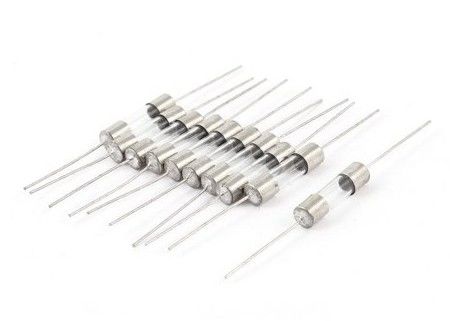

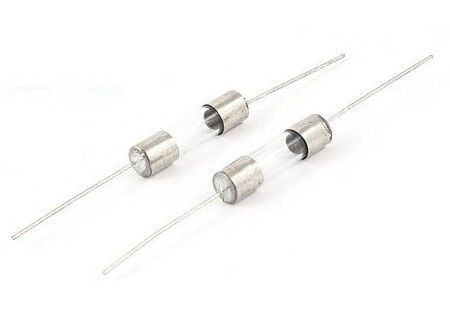

• Disponível com condutas axiais opcionais
• Tamanho físico de 5 mm x 20 mm
• Tubo de vidro, construção de tampa final de latão niquelado
• Projetado para UL/CSA 248-14
Autorizações da Agência
|
Nomenclatura de tensão
|
Agência
|
Intervalo de amperes
|
Número do processo da agência
|
| 125 V/250 V |
UL (em inglês) |
200mA ~ 10A |
E340427 ((JDYX) |
| C-UL |
200mA ~ 10A |
E340427 ((JDYX7) |
| PSE |
200mA ~ 10A |
Em pendência |
| KTL |
200mA ~ 10A |
Em pendência |
Dimensão (mm)
|
- Não, não.
|
Nome da parte
|
Materiais
|
| 1 |
Cap
|
Outros, de aço inoxidável
|
| 2 |
Corpo
|
Tubos de vidro
|
| 3 |
Elemento de fusível
|
Alcatrão
|
| 4 |
Fios de chumbo
|
Cobre revestido de estanho
|
- Não.
Especificações (A=125V/B=250V)
|
Parte
- Não, não.
|
Ampère
Classificação
|
Voltagem
Classificação
|
Quebrar
Capacidade
|
Eu...2Fusão
Integral ((A)2.S)
|
| STC0100A/B |
100 mA |
250 V/125 V |
10000A@125 V AC (200mA~10A);
35A@250V AC (200mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V AC (4A~10A).
|
0.005 |
| STC0125A/B |
125 mA |
250 V/125 V |
0.01 |
| STC0160A/B |
160 mA |
250 V/125 V |
0.02 |
| STC0200A/B |
200 mA |
250 V/125 V |
0.04 |
| STC0250A/B |
250 mA |
250 V/125 V |
0.06 |
| STC0300A/B |
300 mA |
250 V/125 V |
0.08 |
| STC0315A/B |
315 mA |
250 V/125 V |
0.10 |
| STC0350A/B |
350 mA |
250 V/125 V |
0.13 |
| STC0400A/B |
400 mA |
250 V/125 V |
0.19 |
| STC0500A/B |
500 mA |
250 V/125 V |
0.32 |
| STC0630A/B |
630 mA |
250 V/125 V |
0.54 |
| STC0750A/B |
750 mA |
250 V/125 V |
0.93 |
| STC0800A/B |
800 mA |
250 V/125 V |
1.16 |
| STC1100A/B |
1A |
250 V/125 V |
2.5 |
| STC1125A/B |
1.25A |
250 V/125 V |
4.2 |
| STC1150A/B |
1.5A |
250 V/125 V |
6.2 |
| STC1160A/B |
1.6A |
250 V/125 V |
11 |
| STC1200A/B |
2A |
250 V/125 V |
20 |
| STC1250A/B |
2.5A |
250 V/125 V |
39 |
| STC1300A/B |
3A |
250 V/125 V |
64 |
| STC1315A/B |
3.15A |
250 V/125 V |
69 |
| STC1350A/B |
3.5A |
250 V/125 V |
70 |
| STC1400A/B |
4A |
250 V/125 V |
83 |
| STC1500A/B |
5A |
250 V/125 V |
90 |
| STC1600A/B |
6A |
250 V/125 V |
102 |
| STC1630A/B |
6.3A |
250 V/125 V |
126 |
| STC 1700A/B |
7A |
250 V/125 V |
129 |
| STC 1800A/B |
8A |
250 V/125 V |
147 |
| STC 2100A/B |
10A |
250 V/125 V |
221 |
| STC2120A/B |
12A |
250 V/125 V |
|
- |
| STC2150A/B |
15A |
250 V/125 V |
|
- |
| STC2160A/B |
16A |
250 V/125 V |
|
- |
| STC2200A/B |
20A |
250 V/125 V |
|
- |
Características de funcionamento
|
Percentagem de Ampère(em)
|
Tempo de sopro
|
| 100%* Em |
4 horas Min |
| 135%* Em |
1 hora no máximo |
| 200%* Em |
120 segundos Max. |
Curvas médias de corrente temporal
Como identificar e substituir um fusível quebrado
Um fusível é um componente de segurança em dispositivos eletrônicos e elétricos e explodirá se houver uma corrente excessiva.
O curto-circuito, a sobrecarga ou a falha do dispositivo são as principais razões para a corrente excessiva.
Colocar o fusível errado no dispositivo pode resultar em lesões pessoais, fogo e aumentar os danos do seu dispositivo quebrado.
Nunca substitua um fusível com uma potência superior porque o seu dispositivo pode absorver mais corrente do que deveria e tudo pode explodir na sua cara.
Também não coloque fusível em paralelo ou serial
Às vezes, você pode colocar um fusível de corrente nominal menor se, por exemplo, seu dispositivo é classificado para absorver 300 mA, mas o fusível é de 500 mA, então você pode colocar um fusível que está perto de 300 mA, mas não abaixo de 300 mA
Os fusíveis são identificados pela Amperagem (A), Voltagem (V), Velocidade de queima (Fast-blow,Slow-blow,Time Delay), Tamanho e Material (Ceramic,Glass,Plastic,Fiberglass)
Há fusíveis Axial ou Pigtail com fio na extremidade e eles são feitos para solda em PCB
Sopro lento pode lidar com mais corrente, em seguida, eles são marcados por uma pequena quantidade de tempo e eles são marcados T e amperagem (T2A, T1A, T0,25A) e sopro rápido estão soprando na corrente marcada,estão marcados com F (F2A), F1A)
As tensões nominais não estão indicadas em CA ou CC
Os fusíveis cerâmicos são mais estáveis, alguns cerâmicos também são cheios de areia para proteção adicional e podem suportar uma corrente nominal mais elevada (mais de 15A) e um
O vidro é transparente e sopra mais depressa porque não tem areia que absorva calor.
Exemplos: A maioria dos multimetros usa 10A 250V e 250 mA - 500 mA 250V fusível de sopro rápido 5x20 mm
Passo 1: Desconectar o dispositivo
Nesta etapa você precisará desconectar o dispositivo que não está funcionando
Não é tão difícil você só precisa desconectar a tomada que vai para a tomada principal
Também recomendo desligar o dispositivo primeiro.
Jamais abra um dispositivo que ainda esteja ligado ao principal!
Passo 2: Localização do fusível
Os fusíveis estão geralmente na entrada do dispositivo, então olhe perto da tomada de energia
Quando você puxar o fusível para fora puxe-o suavemente para que você não danificar o fusível ou alguns componentes
Passo 3: Ensaios do fusível
Se você tem um fusível de vidro você pode facilmente ver se o fusível está queimado ou não
Para os tipos cerâmicos, será necessário um verificador de continuidade/multimetro/ohmmetro
Para o verificador de continuidade
Põe o fusível no chumbo preto e vermelho e se ouvires um sinal de sinal do que o teu fusível está bem, se não houver sinal de sinal o fusível está queimado
Para multimetros/ohmmetros
Configure o multímetro para a configuração ohm (mais próximo de 1Ω) e colocar um cabo em cada extremidade do fusível e olhar para o ecrã
Se o medidor mostra menos de 1Ω então o fusível deve estar bem, se ele mostra que não há conexão (no meu multimetro é 1 no lado esquerdo) então o fusível é queimado
Passo 4: Comprar um fusível novo
Verifique uma tampa no fusível, PCB ou manual para classificações de fusíveis
Deve haver escrito algo como: T2A250V, F1A250V que é classificação de fusível
T é para fusível de sopro lento e F para fusível de sopro rápido
2A ou 1A é a classificação de amperagem é geralmente apenas número e A
250V é a tensão de classificação do seu número e V
E então só medir o tamanho do fusível
Em pequenos dispositivos elétricos é geralmente 5x20mm
Há 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm e 10x38mm
