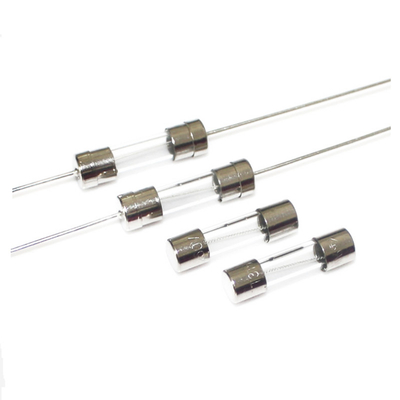

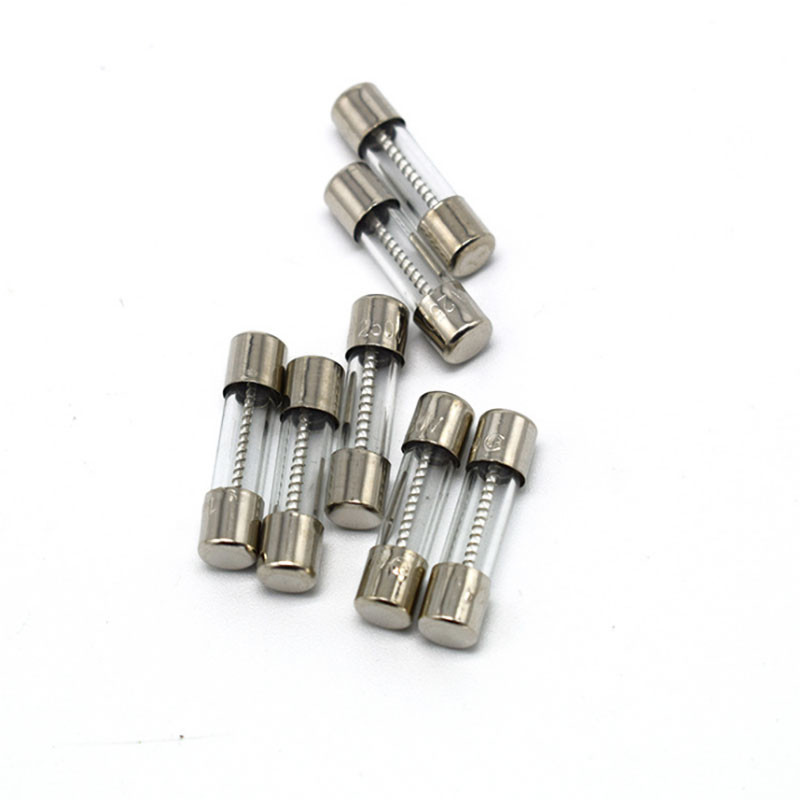

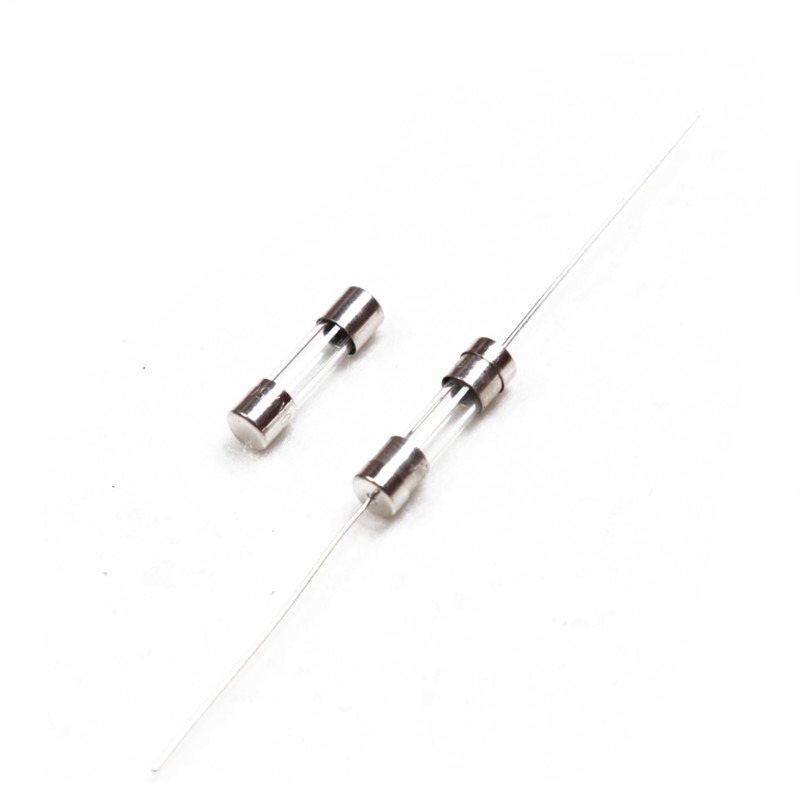

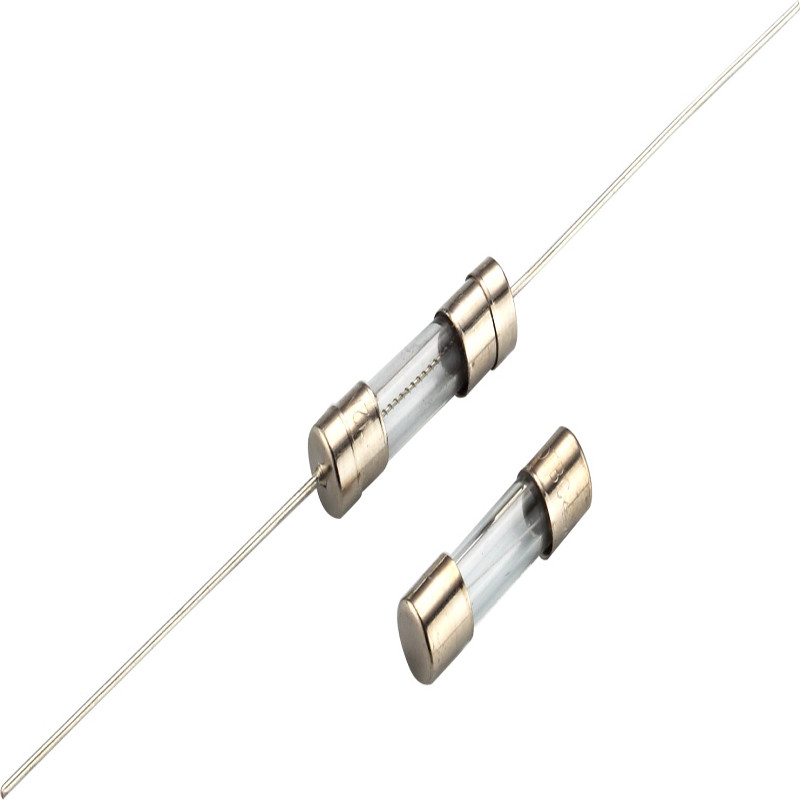

4E Série 4.6x15mm Fusível de vidro de sopro lento
Especificação do fusível de vidro de sopro lento com chumbo axial
Norma de ensaio: UL248-1 UL248-14 Classificação de interrupção:
10000 amperes a 125 V AC
35 amperes a 250 V AC (100mA-1A)
100 Amperios a 250 V AC ((1.25A-6.3A)
Temperatura de funcionamento: -55°C a +125°C Materiais:Capota final: latão niquelado
Tubos de vidro: vidro fio de chumbo: fio de cobre enlatado
Capa interior: latão niquelado
Método de solda: solda por ondas: 260C, 10s no máximo
Soldadura manual: 350C, 5s no máximo
Características do fusível de vidro de sopro lento com chumbo axial
• Projetado de acordo com a norma UL/CSA 248.
• Slo- Blo, fusível de vidro em embalagem compacta.
• Este fusível de poupança de espaço é ideal para aplicações de iluminação, alimentação e adaptadores.
Principais parâmetros dos fusíveis de vidro de sopro lento com chumbo axial
Desenho dimensional do fusível de vidro de sopro lento com chumbo axial (mm)
Numeração de peças de fusível de vidro de sopro lento com chumbo axial
| Parte |
Ampère |
Voltagem |
I2T Melting Integral |
| - Não, não. |
Classificação |
Classificação |
(A2.S) |
| 4E0100A/B |
100 mA |
250 V/125 V |
0.004 |
| 4E0125A/B |
125 mA |
250 V/125 V |
0.008 |
| 4E0160A/B |
160 mA |
250 V/125 V |
0.015 |
| 4E0200A/B |
200 mA |
250 V/125 V |
0.025 |
| 4E0250A/B |
250 mA |
250 V/125 V |
0.04 |
| 4E0300A/B |
300 mA |
250 V/125 V |
0.065 |
| 4E0315A/B |
315 mA |
250 V/125 V |
0.075 |
| 4E0350A/B |
350 mA |
250 V/125 V |
0.09 |
| 4E0400A/B |
400 mA |
250 V/125 V |
0.13 |
| 4E0500A/B |
500 mA |
250 V/125 V |
0.28 |
| 4E0630A/B |
630 mA |
250 V/125 V |
0.42 |
| 4E0750A/B |
750 mA |
250 V/125 V |
0.7 |
| 4E0800A/B |
800 mA |
250 V/125 V |
0.8 |
| 4E1100A/B |
1A |
250 V/125 V |
1 |
| 4E1125A/B |
1.25A |
250 V/125 V |
2.5 |
| 4E1150A/B |
1.5A |
250 V/125 V |
2.8 |
| 4E1160A/B |
1.6A |
250 V/125 V |
3.5 |
| 4E1200A/B |
2A |
250 V/125 V |
12.8 |
| 4E1250A/B |
2.5A |
250 V/125 V |
18 |
| 4E1300A/B |
3A |
250 V/125 V |
19 |
| 4E1315A/B |
3.15A |
250 V/125 V |
21 |
| 4E1350A/B |
3.5A |
250 V/125 V |
34 |
| 4E1400A/B |
4A |
250 V/125 V |
52 |
| 4E1500A/B |
5A |
250 V/125 V |
80 |
| 4E1630A/B |
6.3A |
250 V/125 V |
115 |
Características de funcionamento dos fusíveis de vidro de sopro lento com chumbo axial
| Percentagem de Ampère |
Horário de abertura |
| 100% |
4 horas Min |
| 135% |
1 hora no máximo |
| 200% |
120 s Máximo |
| 1000% |
10 ms Min |
Recomendações de instalação de fusíveis de vidro de sopro lento com chumbo axial
Proponha a forma de instalação da seguinte figura.
A. Instalação horizontal
B. Instalação vertical
C. Instalação vertical
Fusíveis de tubos de vidro e cerâmica
Automóveis
Usados em carros de modelos mais antigos, os fusíveis de tubos de vidro hoje são encontrados principalmente em aplicações de acessórios automotivos.A extensa linha de fusíveis de vidro Cooper Bussmann inclui muitos tipos e tamanhos além dos listados neste catálogoPara mais informações sobre o produto, contacte a Cooper Bussmann se tiverem requisitos que não estejam aqui descritos.
Eletrodomésticos e electrónica de consumo
Os tubos de vidro e cerâmica são frequentemente usados para proteger aparelhos e eletrônicos de consumo..Os fusíveis são o método preferido de proteção devido à sua precisão, pequeno tamanho e confiabilidade.são encontrados dois tamanhos de fusíveis substituíveis pelo utilizadorOs volts são distribuídos em uma variedade de volts e amperios.
Tipos de fusíveis
Os dois tipos principais de fusíveis disponíveis para aparelhos e eletrónica de consumo são os de acção rápida e os de atraso.Os fusíveis de acção rápida são um único fio ou fita de metalOs fusíveis de tempo de atraso geralmente têm um fio enrolado, um elemento grosso envolto em fio ou uma mola.O tipo de fusível pode geralmente ser identificado visualmenteAlém disso, os manuais do proprietário terão o fusível de substituição correto identificado de forma genérica.
Os fusíveis de tubos de vidro e cerâmica variam em diâmetro e comprimento:
Fusíveis de AGU: 13/32 x 11/2
Fusíveis ABC, AGC, GBB, MDA, MDL e MDQ: 1/4 ′′ x 11/4 ′′
Fusíveis AGX: 1/4 ′′ x 1 ′′
Fusíveis GBC: 1/4 ′′ x 31/32 ′′
Fusíveis AGW: 1/4 ′′ x 7/8"
Fusíveis AGA: 1/4 ′′ x 5/8 ′′
Os fusíveis SFE têm um diâmetro de 1/4 ′′ e mudam de comprimento à medida que aumentam as classificações de ampere
Fusíveis GDA, GDB, GDC, GMA, GMC e GMD: 5 x 20 mm
Critérios de selecção dos fusíveis
Para aplicações eletrónicas/elétricas, os fusíveis devem ter uma potência nominal igual ou superior a 125 V.
A tensão deve corresponder ou exceder a do fusível a substituir (125 V para corrente doméstica; 12 V para automóvel; 24 V para carga pesada).
O fusível deve corresponder às características do fusível exigidas
A potência nominal deve corresponder à do fusível original.
Nota sobre a classificação da tensão
Todos os fusíveis têm uma tensão nominal. Para manter a segurança, esta tensão nominal não deve ser excedida na aplicação, embora seja aceitável usar um fusível com uma tensão nominal mais alta em uma aplicação de baixa tensão.Por exemplo:: Um fusível de 125 volts é adequado para uso doméstico (110V) ou automóvel (12V), enquanto um fusível de 32 volts é adequado para uso automóvel (12V), mas não para uso doméstico (125V).Sempre substitua um fusível por um com a mesma ou maior classificação de tensão.
