fusível rapidamente de atuação cilíndrico do tubo de vidro de fusíveis de cartucho 8AG AGX 250VAC 500mA 6x25mm com 6,25 milímetros de velocidade rápida do X.25 milímetro

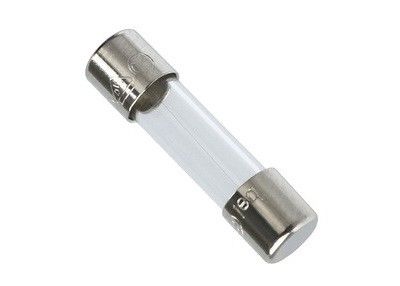

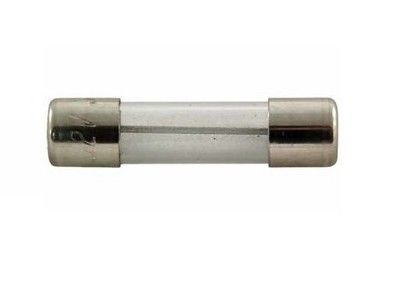

Fusíveis de cartucho cilíndrico 8AG AGX 250VAC 500mA 6X25mm Fusível de tubo de vidro de ação rápida com 6,25 mm x 25 mm Velocidade rápida

Características

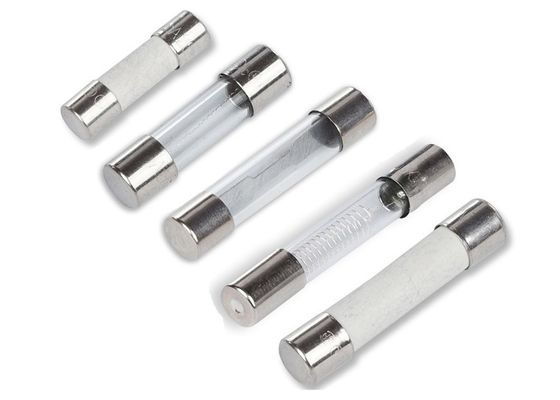

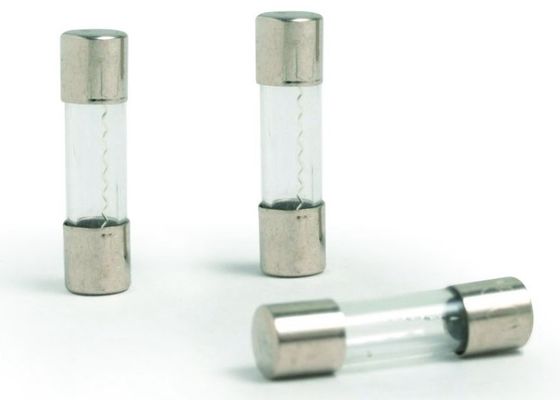

Fusíveis de tubo de vidro de ação rápida
1/4" x 1" (6,3 x 25,4 mm) tamanho físico
Tubos de vidro, construção de borracha niquelada
Para instrumentos, circuitos eletrónicos e pequenos aparelhos
UL Produto listado que cumpre a norma 248-14

- Não, não, não. Descarregar- Não.

Características elétricas

Especificações

Dimensões - mm

Curvas do tempo atual

Teste para um fusível soprado

Embora seja fácil inspecionar visualmente o elemento em um fusível de vidro para ver se ele explodiu, a maioria dos fusíveis tem corpos sólidos e não transparentes que escondem o elemento da vista.Para testar se o fusível explodiu, precisamos de um multimetro. Uma vez configurado, um multimetro pode medir a resistência do elemento de fusível. A resistência é medida em Ohms 'Ω'.No entanto, os mesmos princípios aplicam-se quando se utiliza um multimetro analógico (ou seja,Se estiver a utilizar um medidor analógico, leia primeiro o tutorial e, em seguida, consulte as notas adicionais no final.

1A ligar as condutas de teste.

O cabo preto deve ser ligado à tomada comum.
O cabo vermelho deve ser ligado à tomada Ω ou Ohm.

2Seleccionar a configuração correta.

Mova o mostrador para a faixa mais baixa da escala de Ohms (200 ohms é a configuração mais baixa neste mulitmetro). Isso também deve ligar o medidor.Por favor ligue o medidor.Você pode ver na imagem que a faixa de Ohms é ilustrada por uma faixa verde claro na área inferior esquerda.

As configurações de 5 Ohms diferentes deste multimetro são:
2M = 2,000,000 ohms ou 2 Megaohms (configuração da resistência máxima)
200k = 200.000 ohms
20k = 20 000 ohms
2k = 2.000 ohms
200 = 200 ohms (configuração da resistência mais baixa)

3Verifica se o medidor está a funcionar.

Toque nas pontas metálicas dos dois cabos de ensaio e, enquanto os mantém unidos, o visor do medidor deve mudar para mostrar que há pouca ou nenhuma resistência.A energia irá simplesmente fluir de um cabo de volta através do outroQuando separar as duas pontas, o mostrador do medidor voltará a um estado de 100% de resistência.

4- Meça o fusível.

Importante: colocar o fusível numa superfície não condutora, como madeira, laminado ou plástico, tocar as tampas metálicas em cada extremidade do fusível com as pontas metálicas dos cabos de ensaio.Não há polaridade para que você possa usar qualquer chumbo para qualquer tampa de fusível- Certifique-se de fazer um bom contacto tocando uma superfície metálica limpa em cada tampa.

Nota: Se pretender testar um fusível ainda situado num circuito, certifique-se de ter desligado a fonte de alimentação e desligado a fonte de alimentação para evitar a possibilidade de choque elétrico.

5Compreender a leitura.

O fusível está OK: se a leitura do medidor mudar para um valor de resistência baixo (semelhante ao resultado de tocar os 2 condutores juntos).

Se a leitura do medidor não mudar e o visor ainda mostrar o estado de resistência original de 100%.

Não se esqueça de desligar o multiméter quando terminar o ensaio.

Como usar um multimetro analógico.

Os multimetros analógicos fornecem leituras movendo uma agulha sobre uma escala fixa.
Escolha a faixa de Ohms correta e toque as pontas metálicas dos cabos de teste juntos. A necessidade irá varrer a escala para mostrar pouca ou nenhuma resistência. Um bom fusível gerará a mesma leitura.
Quando as pontas estiverem separadas, a agulha mostrará 100% de resistência.Certifique-se de que as pontas de chumbo de ensaio fazem uma boa ligação para as tampas de metal da fivela e o fivela é testado em uma superfície não condutora.
