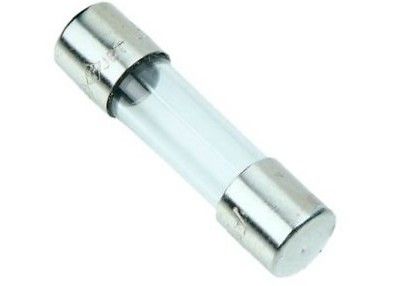

Certificado PSE japonês Chumbo axial de ação rápida 5x20 mm F Fuso de tubo de vidro 1.25A Com baixa capacidade de quebra
Aplicação
Produtos brancos
Fornecimento de energia
Controlo industrial
Instrumento e medidor
- Não, não, não. Descarregar- Não.
Dimensões (mm)
|
- Não, não.
|
Nome da parte
|
Materiais
|
| 1 |
Cap
|
Outros, de aço inoxidável
|
| 2 |
Corpo
|
Tubos de vidro
|
| 3 |
Elemento de fusível
|
Alcatrão
|
| 4 |
Fios de chumbo
|
Cobre revestido de estanho
|
Tempo perdido.
|
Percentagem de Ampère de classificação ((In)
|
Tempo de sopro
(200mA ~ 6,3A)
|
Tempo de sopro
(8A ~ 10A)
|
| 210%* Em |
30 minutos no máximo
|
30 minutos no máximo
|
| 275%* em |
50 ms~2 s
|
50 ms~2 s
|
| 400%* Em |
10 ms~300 ms
|
10 ms~400 ms
|
| 1000%* Em |
20 ms Máximo
|
40 ms Máximo
|
Especificações
|
Parte
- Não, não.
|
Ampère
Classificação
|
Voltagem
Classificação
|
Voltagem máxima
Queda (mv)
|
Eu...2Fusão
Integral ((A)2.S)
|
Autorizações da Agência
|
| UL (em inglês) |
VDE |
CCC |
PSE |
KC
|
| FBC0200A |
200 mA |
250 V |
1700 |
0.04 |
● |
○ |
○ |
○ |
○ |
| FBC0250A |
250 mA |
250 V |
1400 |
0.06 |
● |
○ |
○ |
○ |
○ |
| FBC0315A |
315 mA |
250 V |
1300 |
0.10 |
● |
○ |
○ |
○ |
○ |
| FBC0400A |
400 mA |
250 V |
1200 |
0.20 |
● |
○ |
○ |
○ |
○ |
| FBC0500A |
500 mA |
250 V |
1100 |
0.35 |
● |
○ |
○ |
○ |
○ |
| FBC0630A |
630 mA |
250 V |
650 |
0.50 |
● |
○ |
○ |
○ |
○ |
| FBC0800A |
800 mA |
250 V |
240 |
1.3 |
● |
○ |
○ |
○ |
○ |
| FBC1100A |
1A |
250 V |
200 |
1.6 |
● |
● |
● |
● |
● |
| FBC1125A |
1.25A |
250 V |
200 |
2.4 |
● |
○ |
○ |
○ |
○ |
| FBC1160A |
1.6A |
250 V |
190 |
4.6 |
● |
○ |
○ |
○ |
○ |
| FBC1200A |
2A |
250 V |
170 |
7.9 |
● |
● |
● |
● |
● |
| FBC1250A |
2.5A |
250 V |
170 |
12 |
● |
○ |
○ |
○ |
○ |
| FBC1315A |
3.15A |
250 V |
150 |
22 |
● |
● |
● |
● |
● |
| FBC1400A |
4A |
250 V |
130 |
29 |
● |
○ |
○ |
○ |
○ |
| FBC1500A |
5A |
250 V |
130 |
78 |
● |
○ |
○ |
○ |
○ |
| FBC1630A |
6.3A |
250 V |
130 |
97 |
● |
○ |
○ |
○ |
○ |
| FBC1800A |
8A |
250 V |
100 |
290 |
● |
○ |
○ |
○ |
○ |
| FBC2100A |
10A |
250 V |
100 |
430 |
● |
○ |
○ |
○ |
○ |
Certificados
|
Nomenclatura de tensão
|
Agência
|
Intervalo de amperes
|
Número do processo da agência
|
| 250 V |
UR |
200mA ~ 10A |
E340427 ((JDYX2) |
| C-UR |
200mA ~ 10A |
E340427 ((JDYX8) |
| CCC |
200mA ~ 10A |
2016010207899509 |
| VDE |
1A, 2A, 3.15A |
40037392 |
| PSE |
200 mA ~ 10 A |
PSE16021072 |
| KTL |
200 mA ~ 10 A |
C05052-16003 (em inglês) |
Resumo
A série de fusíveis lentos sem chumbo do tubo de vidro Aolittel FBC, com dimensões de 5 × 20 mm, já obteve a certificação PSE.A sua estrutura interna é feita por um processo especialA tampa dos fusíveis adota um revestimento especial e, assim, o contacto é bom, a oxidação é evitada,e a vida útil dos fusíveis é prolongadaOu seja, o fusível é um produto econômico e prático com alta confiabilidade, e o fusível é amplamente utilizado em eletrodomésticos domésticos, hoteleiros e outros pequenos aparelhos elétricos.
A nossa gama de produtos de protecção de circuitos inclui:
Todos os fusíveis são de design compatível com RoHS 6
Autorizações mundiais: UL,CSA,PSE,CCC,VDE,SEMKO,KC
Proteção contra sobretensões de telecomunicações (UL60950,GR1089)
0603 1206 Fusíveis de chips de acção rápida; 0603 1206 sopro lento
Módulos SIP para aplicações de ponta e anel
SMP
Fusíveis reiniciáveis PTC
Fórmula de polímero exclusiva para um desempenho de vida útil superior
Tipos radiais de funcionamento contínuo até 600 VAC
Dimensões dos chips SMD 0603 0805 1206 1210 1815 2920 2410 1808 6125
Oferta extra
|
Canais cortados e formados
Para a montagem de inserção manual, os fusíveis com condutores pré-cortados e formados podem reduzir os custos de mão-de-obra, o tempo e os requisitos de espaço na placa.
|
|
Capa de isolamento contra-crescimento térmico
Ao reduzir o calor e isolar a manga, você fornece isolamento elétrico entre as tampas dos fusíveis e os traços de componentes ou placas adjacentes.As mangas são de ignição UL VW-1,300VAC
- Nota: Disponível para todos os fusíveis de cartuchos de 5x20 mm e 6x32 mm com coxas. |
|
Fusíveis pré-montados em clips
Todos os fusíveis de cartucho Bel podem suportar sistemas típicos de lavagem de água de solda a ondas sem que a umidade entre no fusível. O clipe de fusível pré-montado permite a inserção em uma etapa, reduzindo o trabalho,tempo e evitar o uso de fusíveis errados. |
Fusível de ensaio de tubo de vidro
1. Desligue o equipamento e retire o fusível. - Não.
2- Ligue o medidor e defina-o. Pode girar o selector para Ω, ou OHMS. - Não.
3Coloque um cabo em cada extremidade do fusível e olhe para o display. - Não.
4- Teste o fusível.
Por que testar um fusível?
A maioria de nós já experimentou um fusível que explodiu em um momento ou outro e simplesmente o substituiu.Não são baratos e se uma substituição não for conveniente, significa uma viagem para a loja de peças de automóvel ou de casa.Como eletricista profissional, tive de testar muitos fusíveis ao longo dos anos.É uma parte padrão das técnicas de solução de problemas, em vez de simplesmente substituir fusíveis que não sei se explodiram.É melhor testar um fusível primeiro para ver se ele realmente explodiu antes de fazer uma viagem especial para comprar e instalar um novo.exigindo um mínimo de ferramentas baratasO fusível é basicamente um pequeno pedaço de fio dentro de uma caixa especial que é projetado para queimar ao meio quando uma sobrecarga elétrica está presente.Tudo o que temos que fazer é determinar se o fio ainda está intacto.Alguns fusíveis têm uma pequena janela onde se pode ver o fio, mas a visão é geralmente pobre, o fio é muitas vezes muito pequeno e erros podem ser cometidos.Um teste de 30 segundos é infalível e vai contar a história sem possibilidade de erro.
