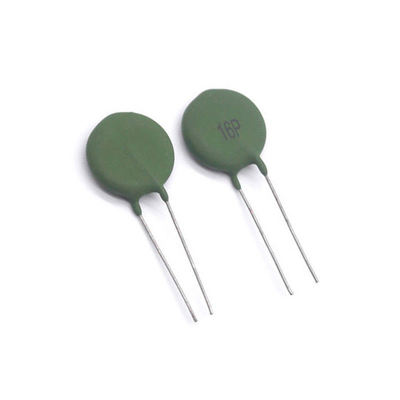

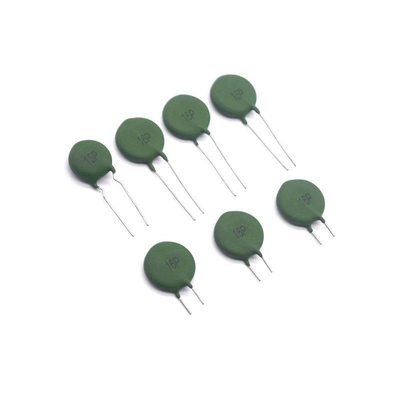

Resistência positiva MZ21- P500RMN do termistor do termistor 18MM PTC do coeficiente de temperatura de MZ31 16P

Número de modelo:MZ31 série 15P, 16P, 19P tipo

Função:Termistor PTC Especial para protecção contra sobrecorrência e sobrecarga de máquinas de solda.

Parâmetros técnicos do termistor PTC de protecção contra sobrecarga da máquina de solda:

16P resistência nominal R25: 6 Ω convencional, também 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

15P, 19P resistência nominal: 15P 101R-100Ω convencional, 19P 101R-100Ω, também 39 Ω, 50 Ω, 120 Ω

Permitir desvio da resistência R25: 100 Ω ± 30%, outros: ± 25 %

Potência nominal: 0,5 W

Os três modelos acima são todos usados para a proteção contra sobrecarga de sobrecorrente de máquinas de soldagem, apenas diferentes tamanhos de máquinas de soldagem usam diferentes modelos de termistor PTC.

Os termistores PTC da série MZ31 15P, 16P, 19P são termistores de segurança de milhões de vezes de proteção automática do circuito, recuperabilidade, uso repetido e sem gatilho,ruído ou componente de proteção que possa proteger e restaurar a temperatura e a corrente anormais automaticamente,que chamava-se "fuse de restauração automática" e "fuse de dez mil vezes".Recuperabilidade, usando repetidamente, e sem gatilho, ruído ou faíscas.

Quando o circuito está em estado normal, a corrente que passa pelo termistor PTC é menor que a corrente nominal, e o termistor PTC é normal e a resistência é pequena.Não afeta o funcionamento normal do circuito protegidoQuando o circuito falha e a corrente excede muito a corrente nominal, o termistor PTC aquece repentinamente e encontra-se num estado de alta resistência.O circuito é desconectado para proteger o circuito de danosQuando a falha é eliminada, o termistor PTC retorna automaticamente a um estado de baixa resistência e o circuito retorna ao funcionamento normal.

IV Dimensão global do termistor MZ31 MZ32 PTC SY 16P

V Características da curva do termistor MZ31 MZ32 PTC SY 16P

VII Vantagem do MZ31 MZ32 PTC Thermistor SY 16P

1Proteção automática do circuito, pode ser retomada regularmente.

2. sem contacto, sem ruído e sem chama,

3Reage depressa.

4. com um melhor desempenho de protecção contra sobrevoltagem,

5.uma ampla gama de tensões de funcionamento,

6.pequena resistência constante,

7.currente nominal baixa,

8.pequena resistência, pequeno tamanho,

9. estável durante muito tempo,

10.não é necessário reiniciar a alimentação após protecção contra sobrecarga,

11.uma ampla gama de temperaturas de funcionamento, 0 ~ +60°C (V=Vmax), -25 ~ +125°C (V=0),

12. RoHS compatível.

Termistor PTC especial para protecção contra sobrecarga da máquina de soldadura

Aparência e dimensão ((Em: mm)

Termistor 15P:

Diâmetro do produto acabado 15,5-16,0 mm, tamanho do molde 16 mm.

A distância dos pés é de 7,5 ± 0,5 mm.

Comprimento do pé: o comprimento do pé cortado é de 5 mm.

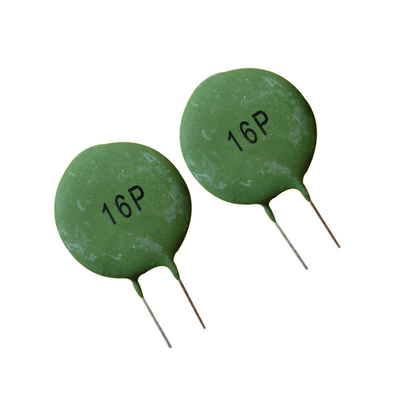

16P Thermistor: diâmetro do produto acabado 17-17.5 mm, tamanho do molde é de 20 mm.

A distância dos pés é de 5 ± 0,5 mm.

Comprimento do pé: o comprimento do pé cortado é de 8 mm.

19P termistor:

O diâmetro do produto acabado é de 17,5 a 18,0 mm, o tamanho do molde é de 20 mm.

A distância dos pés é de 7,5 ± 0,5 mm.

Comprimento do pé: o comprimento do pé cortado é de 6 mm.

O 16P é mais fino que o 15P e o 19P é mais espesso que o 15P e o 16P.


VIII Aplicação do termistor MZ31 MZ32 PTC SY 16P

A máquina de soldadura por inversor é cada vez mais popular no mundo, uma vez que a tecnologia necessária para a sua fabricação, no entanto, uma boa protecção pode garantir o bom funcionamento da máquina de soldadura por inversor a longo prazo.Podemos fornecer todos os conjuntos de componentes para protecção contra sobrecorrência / protecção contra sobrevoltagemAbaixo estão as listas que fornecemos aos nossos clientes para a sua referência:

VIIII Processo de Fabricação do MZ31 MZ32 PTC Thermistor SY 16P

Pesagem ⇒ Moagem a Esferas ⇒ Presinteragem ⇒ Granulação ⇒ Formação ⇒ Sinteragem ⇒ Adição de elétrodos ⇒ Resistência
classificação ⇒ linha de pressão ⇒ isolamento do pacote ⇒ montagem ⇒ resistência à detecção de tensão ⇒ resistência
Inspecção ⇒ Inspecção final ⇒ Embalagem ⇒ Colocação no armazém.


X Outro número de peça do termistor MZ31 MZ32 PTC SY 16P

MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.
WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.
MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do Regulamento (CE) n.o 765/2008.
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu, em nome do Parlamento Europeu e do Conselho, uma proposta de regulamento que estabeleça as regras de execução do presente regulamento.
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 1.
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.
WMZ12A-102M004, WMZ12A-152M003, WMZ12A-222M002
