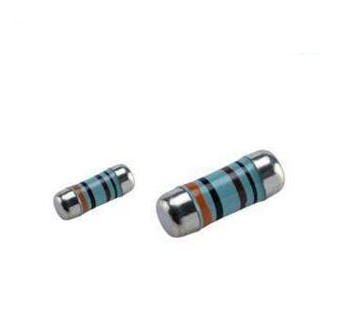

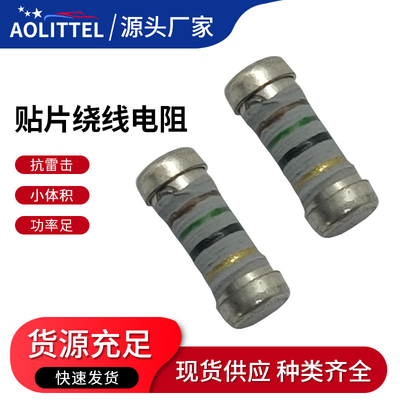

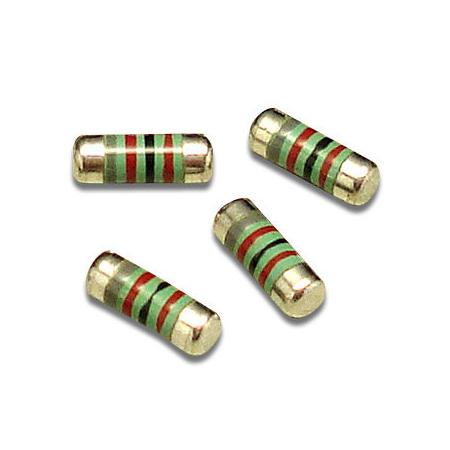

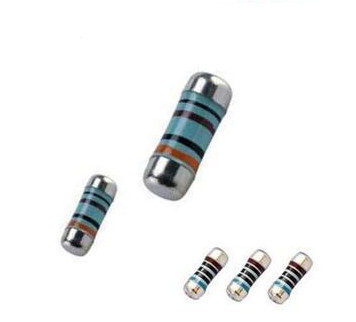

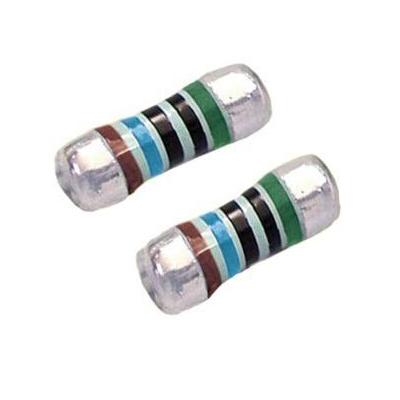

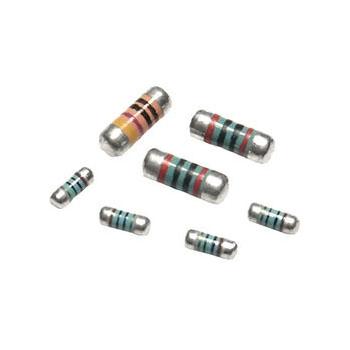

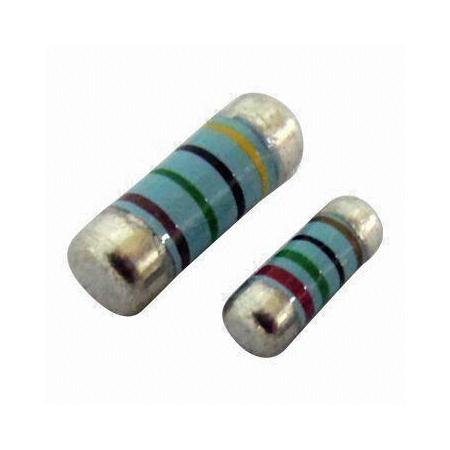

MELF Fusível Wirewound Film Fixed Resistor
Área de aplicação do MELF Resistores fixos de filme de fibra de vidro
A presente norma aplica-se a fontes de luz eléctricas, fontes de alimentação de comutação, carregadores, equipamento de comunicação, equipamento electrónico médico, equipamento de ensaio e medição, automóveis.
Substituição de resistores plug-in em equipamentos eletrónicos, tais como eletrónica, produtos industriais e aparelhos domésticos.
Características do MELF Fusível Wirewound Film Fixed Resistor
1) Usar revestimentos de resina não combustível / epoxi com características de segurança de não combustível e isolante;
2) Miniaturização para colocação de alta densidade;
3) Cumprir os requisitos dos processos de solda sem chumbo (Pb) e contendo chumbo;
4) Pode ser utilizado em sistemas de montagem de superfície automática (SMD).
Curva de redução de potência do MELF Fusível Wirewound Film Fixed Resistor
Dimensão da estrutura do MELF Fusível Wirewound Film Fixed Resistor
| Tamanho |
Dimensão ((mm) |
| L |
D1 |
D2 Max. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
1.4±0.2 |
| 0207 |
5.9±0.2 |
1.7±0.1 |
2.1±0.2 |
| 0309 |
Capa única 8,5 ± 0.2
Dupla tampa 8,7 ± 0.2
|
2.5±0.1 |
Capa única 3,1 ± 0.2
Dupla tampa 3,0 ± 0.2
|
Lista de materiais do MELF Fusível Wirewound Film Fixed Resistor
| Código |
Nome |
Materiais |
| 1 |
Revestimento |
Revestimento em resina não combustível / epoxi |
| 2 |
Anel de cores |
Revestimento retardador de chama |
| 3 |
Fios de corte |
- Não. |
| 4 |
Elemento de fusível |
Arame de liga |
| 5 |
Barras magnéticas |
Corpo cerâmico de alumínio / filme resistivo |
| 6 |
Cap |
Capa de aço em lata |
Numeração de peças de resistores fixos de filme de fio de fusível MELF
KNPM: Nome da série
1a: Potência nominal -- 0,125 W,0.25W,0.5W, 1W, 2W.
100: Valor da resistência -- E24 resistência normal
J: Tolerância à resistência -- F=±1%, G=±2%, J=±5%
S: Código de tamanho -- É o tamanho normal sem código; S- tamanho pequeno; X- tamanho ultra pequeno.
Desempenho elétrico de resistores fixos de filme de fibra de fio fusível MELF
| Tamanho Tipo |
Faixa de potência ((70C) |
Intervalo de temperatura°C |
Voltagem de isolamento V |
Faixa de resistência ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125W
0.25WS
0.5W-X
|
- 55 ¢ 155 |
200 |
MFM 0,1·2,2M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
- 55 ¢ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
- 55 ¢ 155 |
350 |
KNPM 0,22 ‰ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Dados gerais do resistor fixo de filme de fio de enrolamento fusível MELF
| Tolerância nominal de resistência |
± 5% |
| Categoria climática |
55/155/21 |
| Baixa pressão do ar |
8.5 kPa |
| Nível de estabilidade |
5% |
| Mudança de resistência |
Valor limite |
| Teste a longo prazo |
± ((5%R+0,1Ω) |
| Teste a curto prazo |
± (1% R + 0,05 Ω) |
| Corrente nominal |
I2 ((A) = P ((W) / R ((Ω) |

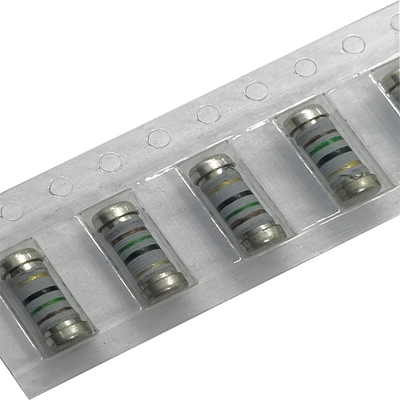

Embalagem quantidade e tamanho de MELF Fusível Wirewound Film Fixed Resistor
9.1 Tamanho da fita
| Tamanho |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
W |
T |
QTY (pcs) |
| 0204 |
179 ± 2 |
60 ± 2 |
13 ± 0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13 ± 0.5 |
10 ± 1 |
14.5±1 |
2000/5000 |
| 0309 |
330±2 |
90 ± 2 |
13 ± 0.5 |
16 ± 1 |
19.5±1 |
2500 |
9.2 Tamanho do papel de resistor fixo de filme de fibra fundida MELF
| Tamanho |
Dimensão ((mm) |
| A |
B |
W |
E |
F |
| 0204 |
10,6 ± 0.2 |
30,8 ± 0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
2.4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
30,6 ± 0.2 |
8.9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |
Marcação de cores do resistor fixo de filme de fibra fiável MELF
| Cores |
Primeiro dígito |
Segundo dígito |
Terceiro dígito |
Malutiplier |
Tolerância |
| Negro |
0 |
0 |
0 |
100 |
- |
| Castanho |
1 |
1 |
1 |
101 |
± 1 |
| Vermelho |
2 |
2 |
2 |
102 |
± 2 |
| Laranja |
3 |
3 |
3 |
103 |
- |
| Amarelo |
4 |
4 |
4 |
104 |
- |
| Verde |
5 |
5 |
5 |
105 |
± 0.5 |
| Azul |
6 |
6 |
6 |
106 |
± 0.25 |
| Violet |
7 |
7 |
7 |
107 |
± 0.1 |
| Cinzento |
8 |
8 |
8 |
108 |
- |
| Branco |
9 |
9 |
9 |
109 |
- |
| Ouro |
- |
- |
- |
10 a 1. |
± 5 |
| Espartilho |
- |
- |
- |
10-2. |
± 10 |
| Simples |
- |
- |
- |
- |
- |
Especificações de desempenho do resistor fixo de filme de fibra de fio fusível MELF
| Características |
Condições de ensaio |
Limitações |
| Pouco tempo de sobrecarga |
IEC 60115-1 4.13 5 segundos 2.5x tensão nominal (não superior à tensão máxima de sobrecarga) |
± 2% |
| A vida na umidade |
IEC 60115-1 4.24 56 dias carga nominal (não superior à tensão de trabalho máxima) a (40±2) °C e (93±3)% de umidade relativa |
|
| Duração de carga 1000 horas |
IEC 60115-1 4.25.1 Carga nominal (não superior à tensão de funcionamento máxima) com 1,5 horas ligada, 0,5 horas desligada, a (70±2) °C |
± 5% |
| Resistência ao calor da solda |
IEC 60115-1 4.18.2 Mergulhar a resistência num banho de solda medido (260±5) °C e segurá-la durante 10±1 segundos |
± 1% |
| Soldabilidade |
IEC 60115-1 4.17.2 Área de solda coberta após (230±3) °C/(2±0.2) segundos com fluxo aplicado |
95% Min. |
| Vibração |
IEC 60115 4.22 Seis horas em cada direcção paralela e axial com um movimento harmônico simples com uma amplitude de 0,75 mm e de 10 a 500 Hz. |
± 1% |
| Resistência térmica |
IEC 60115-1 4.25.3 1000 horas a 200°C sem carga |
± 1% |
| Choque térmico |
IEC 60115-1 4.19 -55°C 30 minutos, +155°C 30 minutos, 5 ciclos |
± 3% |
| Teste de sobrecarga |
Voltagem de sobretensão =DC P é a potência nominal, R é o valor de resistência, a tensão de sobrevolta não é maior do que a listada à direita. |
± 5% |
