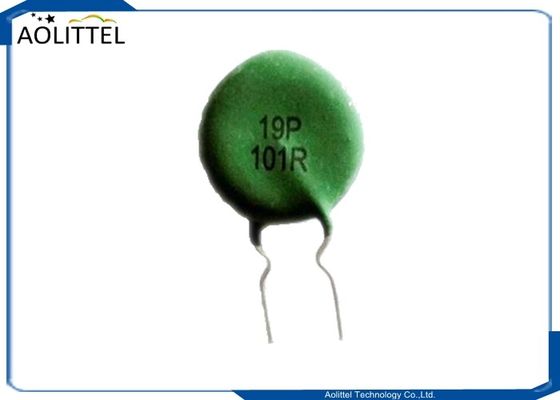

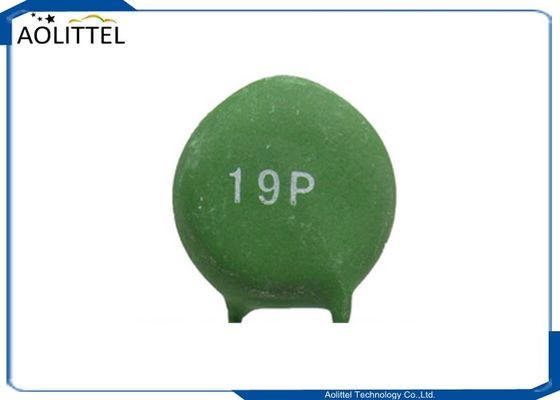

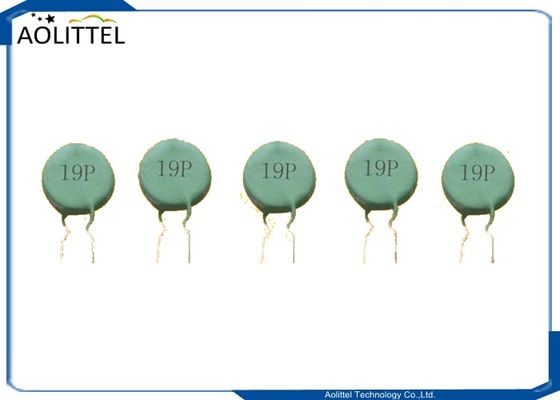

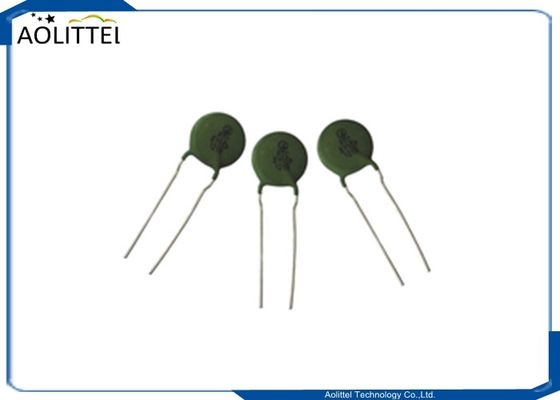

Termistor positivo 19P 18mm 100R 120C 600V do coeficiente de temperatura do disco de MZ21 Seires para a máquina de soldadura

MZ21 Seires Disco Coeficiente de temperatura positiva termistor 19P 18mm 100R 120C 600V Para máquina de solda


Princípio de funcionamento

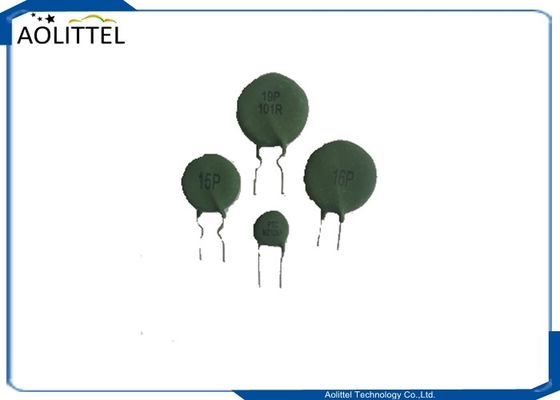

15P (100R) 16P (5R) 19P (100R) MZ126A (12R)
Conecte o termistor PTC em série no circuito de carga. Quando o circuito está em condições normais de funcionamento, a corrente através do termistor PTC é menor que a corrente nominal.O termistor PTC está no estado normal e a resistência é pequenaQuando o circuito falha, a corrente excede consideravelmente a corrente nominal (2 vezes a corrente de trabalho normal),e o termistor PTC de repente aquece, mostrando um estado de alta resistência, de modo que o circuito está em um estado relativamente "desligado" para fins de proteção.O termistor PTC retorna automaticamente a um estado de baixa impedância e o circuito retoma o funcionamento normal.


Aplicação

Fonte de alimentação por comutação
Transformador, adaptador, carga
Bobina electrónica, painel de controlo
Eletrodomésticos (condicionador de ar, forno)
Circuito eletrónico
Instrumento



Aplicação - Outra parte

Máquina de solda de inversor é cada vez mais popular no mundo desde tecnoloy necessária para a fabricação, no entanto, uma boa proteção pode assegurar máquina de solda de inversor funcionando bem a longo prazo.Podemos fornecer todos os conjuntos de componentes para proteção contra sobrecorrência / proteção contra sobrevoltagem.

Dimensão(mm)

Desempenho elétrico

Numeração das peças

MZ21 - P 101 R MN
① ② ③ ④ ⑤ ⑥ ⑦⑧

①: PTC Thermistor
②: Tipo de produto 2 - Limitador de corrente 3 - Tempo de atraso
③: Tipo de revestimento Tipo de plástico Tipo de vazio
④Temperatura do interruptor P 120C
⑤: Valor da resistência- 100 Ohm
⑥Ohm.
⑦:Tolerância K:±10%, M:±20%, N:±25%
⑧:Diâmetro do chip N:Ф18mm


Curva resistência-temperatura




Curva de tempo atual





Processo de Fabricação

Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .


A cena da fabricação

A linha de produção principal e os equipamentos e instrumentos de inspecção são importados do Japão, América, Bélgica e Suíça e Taiwan, etc.A capacidade de produção anual dos dois principais produtos atingiu 5 milhões de unidades e 150 milhões de unidades, respectivamente., com uma participação de mercado na China de cerca de 10% e 30% respectivamente, devido à inovação técnica contínua.Os varistores e os SPD produzidos pela empresa gozaram de uma grande reputação no mercado internacional, sendo exportados para muitos países e regiões como Japão, EUA, Hong Kong, etc., com clientes como a Philips India e a GE nos EUA.e também para Espanha e Índia etc.
