Anti-surge sem chumbo 0204 0207 0309 SMD Fusível Wire Wound MELF Carbon Metal Film Resistors 0.125W 0.25W 0.5W 1W 2W

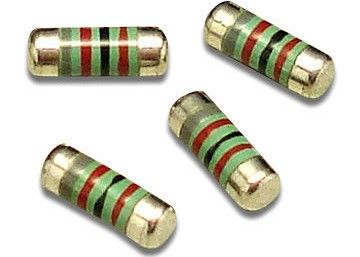

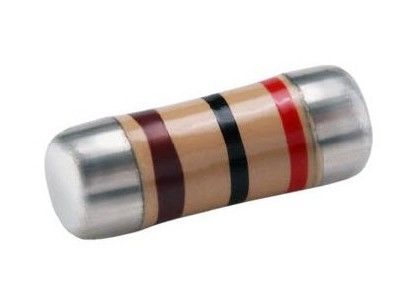

Os resistores MELF (Metal Electrode Leadless Face) são redondos ou cilíndricos, disponíveis em fita plástica em relevo em bobinas de 7".Os terminais das resistências MELF são tampas de aço forçados com terminação coberta de SnOs tamanhos do padrão de terra para resistores MELF são os mesmos do resistor de chip SMD.
Notas
* MELF é o acrônimo de Metal Electrode Leadless Face.
* Capas de ponta 90/10 soldadas.
* Adequado para soldagem por refluxo e onda.
* Cumprir ou exceder o EIAJ 8009, EIA PDP 100.
* As tampas de aço forçadas são revestidas de estanho.
* Tipo de fita é plástico.
Pedido apresentado
A presente norma aplica-se a fontes de luz eléctricas, fontes de alimentação de comutação, carregadores, equipamento de comunicação, equipamento electrónico médico, equipamento de ensaio e medição, automóveis.
Substituição de resistores plug-in em equipamentos eletrónicos, tais como eletrónica, produtos industriais e aparelhos domésticos.
Características
1) Usar revestimentos de resina não combustível / epoxi com características de segurança de não combustível e isolante;
2) Miniaturização para colocação de alta densidade;
3) Cumprir os requisitos dos processos de solda sem chumbo (Pb) e contendo chumbo;
4) Pode ser utilizado em sistemas de montagem de montagem automática de superfície (SMD).
5) Estrutura habilitada para SMD
6) Revestimento de várias camadas ignífugo equivalente a UL 94 V-0
7) Características ignífugas equivalentes ao ensaio de sobrecarga UL 1412
8) O ponto de soldagem reforçado é confiável contra o aumento
9)Os produtos cumprem os requisitos RoHS e não contêm substâncias de grande preocupação identificadas pela Agência Europeia dos Produtos Químicos
10) Especificações Per IEC 60115-1, 60115-4
Desenho dimensional
| Tamanho |
Dimensão ((mm) |
| L |
D1 |
D2 Max. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
1.4±0.2 |
| 0207 |
5.9±0.2 |
1.7±0.1 |
2.1±0.2 |
| 0309 |
Capa única 8,5 ± 0.2
Dupla tampa 8,7 ± 0.2
|
2.5±0.1 |
Capa única 3,1 ± 0.2
Dupla tampa 3,0 ± 0.2
|
Informações sobre o material
| Código |
Nome |
Materiais |
| 1 |
Revestimento |
Revestimento em resina não combustível / epoxi |
| 2 |
Anel de cores |
Revestimento retardador de chama |
| 3 |
Fios de corte |
- Não. |
| 4 |
Elemento de fusível |
Arame de liga |
| 5 |
Barras magnéticas |
Corpo cerâmico de alumínio / filme resistivo |
| 6 |
Cap |
Capa de aço em lata |
Numeração das peças
KNPM: Nome da série
1a: Potência nominal -- 0,125 W,0.25W,0.5W, 1W, 2W.
100: Valor da resistência -- E24 resistência normal
J: Tolerância à resistência -- F=±1%, G=±2%, J=±5%
S: Código de tamanho -- É o tamanho normal sem código; S- tamanho pequeno; X- tamanho ultra pequeno.
Especificações elétricas
| Tamanho Tipo |
Faixa de potência ((70C) |
Intervalo de temperatura °C |
Voltagem de isolamento V |
Faixa de resistência ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125W
0.25WS
0.5W-X
|
-55 ₹ 155 |
200 |
MFM 0,1·2,2M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
-55 ₹ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
-55 ₹ 155 |
350 |
KNPM 0,22 ‰ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Dados gerais
| Tolerância nominal de resistência |
± 5% |
| Categoria climática |
55/155/21 |
| Baixa pressão do ar |
8.5 kPa |
| Nível de estabilidade |
5% |
| Mudança de resistência |
Valor limite |
| Teste a longo prazo |
± ((5%R+0,1Ω) |
| Teste a curto prazo |
± (1% R + 0,05 Ω) |
| Corrente nominal |
I2 ((A) = P ((W) / R ((Ω) |
Tamanho da fita
| Tamanho |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
W |
T |
QTY (pcs) |
| 0204 |
179 ± 2 |
60 ± 2 |
13 ± 0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13 ± 0.5 |
10 ± 1 |
14.5±1 |
2000/5000 |
| 0309 |
330±2 |
90 ± 2 |
13 ± 0.5 |
16 ± 1 |
19.5±1 |
2500 |
Tamanho do papel
| Tamanho |
Dimensão ((mm) |
| A |
B |
W |
E |
F |
| 0204 |
10,6 ± 0.2 |
30,8 ± 0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
2.4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
30,6 ± 0.2 |
8.9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |
Marcação por cores
| Cores |
Primeiro dígito |
Segundo dígito |
Terceiro dígito |
Malutiplier |
Tolerância |
| Negro |
0 |
0 |
0 |
100 |
- |
| Castanho |
1 |
1 |
1 |
101 |
± 1 |
| Vermelho |
2 |
2 |
2 |
102 |
± 2 |
| Laranja |
3 |
3 |
3 |
103 |
- |
| Amarelo |
4 |
4 |
4 |
104 |
- |
| Verde |
5 |
5 |
5 |
105 |
± 0.5 |
| Azul |
6 |
6 |
6 |
106 |
± 0.25 |
| Violet |
7 |
7 |
7 |
107 |
± 0.1 |
| Cinzento |
8 |
8 |
8 |
108 |
- |
| Branco |
9 |
9 |
9 |
109 |
- |
| Ouro |
- |
- |
- |
10- Um. |
± 5 |
| Espartilho |
- |
- |
- |
10-2 |
± 10 |
| Simples |
- |
- |
- |
- |
- |
Teste de fiabilidade
| Características |
Condições de ensaio |
Limitações |
| Pouco tempo de sobrecarga |
IEC 60115-1 4.13 5 segundos 2.5x tensão nominal (não superior à tensão máxima de sobrecarga) |
± 2% |
| A vida na umidade |
IEC 60115-1 4.24 56 dias carga nominal (não superior à tensão de trabalho máxima) a (40±2) °C e (93±3)% de umidade relativa |
|
| Duração de carga 1000 horas |
IEC 60115-1 4.25.1 Carga nominal (não superior à tensão de funcionamento máxima) com 1,5 horas ligada, 0,5 horas desligada, a (70±2) °C |
± 5% |
| Resistência ao calor da solda |
IEC 60115-1 4.18.2 Mergulhar a resistência num banho de solda medido (260±5) °C e segurá-la durante 10±1 segundos |
± 1% |
| Soldabilidade |
IEC 60115-1 4.17.2 Área de solda coberta após (230±3) °C/(2±0.2) segundos com fluxo aplicado |
95% Min. |
| Vibração |
IEC 60115 4.22 Seis horas em cada direcção paralela e axial com um movimento harmônico simples com uma amplitude de 0,75 mm e de 10 a 500 Hz. |
± 1% |
| Resistência térmica |
IEC 60115-1 4.25.3 1000 horas a 200°C sem carga |
± 1% |
| Choque térmico |
IEC 60115-1 4.19 -55°C 30 minutos, +155°C 30 minutos, 5 ciclos |
± 3% |
| Teste de sobrecarga |
Voltagem de sobretensão = 12.000PR DC P é a potência nominal, R é o valor de resistência, a tensão de sobretensão não é maior do que a listada à direita. |
± 5% |
