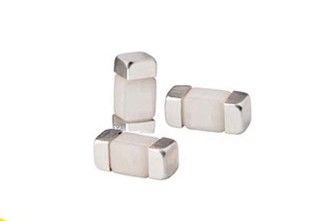

Resistência ao impacto CQ24LT 002 6.1x2.6mm Cerâmica Time Lag Chip Fuse 2A 350V 6125 Para proteção contra sobrecorrência de iluminação LED
Descrição
Os fusíveis SMD de ar são muito adequados para aplicações de proteção de sobrecorrência de nível secundário.Estes dispositivos de montagem de superfície sem chumbo oferecem maior fiabilidade e eliminaram o risco de remoção da tampa final comum em fusíveis de corpo de cerâmica tradicionaisAlém disso, o elemento de arame recto no ar demonstrou características de fusão e corte consistentes.Estes fusíveis 2410 utilizam terminações de cobre revestidas de níquel e estanho e apresentam alta confiabilidade e resistência com fortes características de supressão de arco.
Aplicação
• Equipamentos industriais
• TV LCD/PDP
• Inversor de luz de fundo
• Fornecedor de energia
• Sistema de telecomunicações
• Criar redes
• Sistemas de jogos
• Produtos brancos
• Automóveis
Principais características
Livre de halogênio, compatível com a RoHS e 100% livre de chumbo
Fusíveis de ligação de cobre ou liga de cobre
Corpo de fusível epóxi forçado de fibra de vidro
Ampla gama de correntes classificadas
Intervalo de temperatura de funcionamento de -55°C a 125°C
Materiais e dimensões
Material do corpo de construção: cerâmica
Materiais de terminação: prata ((Ag), níquel ((Ni), estanho ((Sn)
Elemento de fusível: prata ((Ag)
Padrão de terra recomendado - solda de refluxo
Unidade: mm
| |
L2 |
L1 |
W |
| 1-20A |
2.95 |
1.96 |
3.15 |
Numeração das peças
Sistema de numeração das peças
CQ24LT 001
CQ24LT -- Série
001 -- Código AMP (ver quadro a seguir)
| PN |
Ampère
Classificação
[ Em ] |
Voltagem
Classificação
(V) |
Número nominal
Resistência
Ohms frios |
Número nominal
Fusão
A Sec. |
| CQ24LT 001 |
1A |
350 V
|
1.100 |
0.700 |
| CQ24LT 1.50 |
1.5A |
0.500 |
1.570 |
| CQ24LT 002 |
2A |
0.203 |
1.800 |
| CQ24LT 2.50 |
2.5 A |
0.155 |
2.430 |
| CQ24LT 003 |
3 A |
0.045 |
3.240 |
| CQ24LT 3.15 |
3.15A |
0.039 |
3.770 |
| CQ24LT 3.50 |
3.5 A |
0.036 |
4.410 |
| CQ24LT 004 |
4A |
0.028 |
5.760 |
| CQ24LT 005 |
5A |
0.021 |
9.750 |
| CQ24LT 006 |
6A |
0.016 |
13.32 |
| CQ24LT 6.30 |
6.3A |
0.015 |
15.08 |
| CQ24LT 007 |
7A |
0.014 |
19.60 |
| CQ24LT 008 |
8A |
0.013 |
25.60 |
| CQ24LT 010 |
10A |
0.011 |
40.00 |
| CQ24LT 012 |
12A |
0.009 |
57.60 |
| CQ24LT 015 |
15A |
0.006 |
101.2 |
| CQ24LT 020 |
20A |
0.005 |
192.0 |
Benefícios
• Ação muito rápida a um nível de corrente de sobrecarga de 200%
• Excelente capacidade de resistência à corrente de entrada
• Alta fiabilidade e resistência
• Forte supressão de arco
• Terminal de cobre revestido de níquel e estanho
Características elétricas
| Corrente nominal |
1 em |
2 em |
3 Em |
8 Em |
| Minha. |
Minha. |
Max. - O quê? |
Max. - O quê? |
Max. - O quê? |
| 1-20A |
4 horas |
1 segundo |
60 segundos |
Três segundos. |
0.1 segundo |
Temperatura ambiental a 25°C
Classificação de interrupção
1A ~ 20A:
100 amperes a 350 V AC
100 amperes a 125 V AC
100 amperes a 125 V CC
300 amperes a 32 V CC
Método de solda
* Soldadura por refluxo: 260°C, 30 segundos no máximo.
* Soldadura por ondas: 260°C, 10 segundos no máximo.
* Soldadura manual: 350°C, 3 segundos no máximo.
Especificação da fita e da bobina
Tape & Reel Quantidade: 2500 peças/rolo
| Ponto |
W |
P |
E |
F |
P1 |
D |
D1 |
| Critério |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Tolerância |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
± 0.05 |
± 0.10 |
± 0.10 |
| Ponto |
P0 |
10P0 |
A0 |
B0 |
KO. |
t |
| Critério |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Tolerância |
± 0.10 |
0.20 |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
Especificação ambiental
| Temperatura de funcionamento |
-55°C a +125°C |
| Vibração |
MIL-STD-202G, Método 201 ((10-55 Hz, 0,06 polegadas, excursão total) |
| Spray de sal |
MIL-STD-202G, Método 101, Condição de ensaio B (48 horas) |
| Resistência ao isolamento |
MIL-STD-202G, método 302, condição de ensaio A |
| Resistência ao calor da solda |
MIL-STD-202G, Método 210, Condição de ensaio B (10 segundos, a 260°C) |
| Choque térmico |
Método de ensaio B (-65°C a +125°C) |
Curva de variação da temperatura
Nota:
1A desratização representada nesta curva é adicional à desratização padrão de 25% para operação contínua.
Curvas médias de corrente temporal
