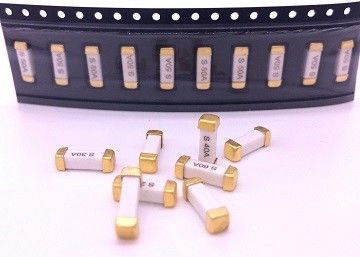

UL CUL 10.1mmx 3.1mm 4012 Fusível de chip de ação rápida CQ40LF 500mA-40A 600VAC 350VDC Com alta capacidade de ruptura de alta entrada
Aplicação
• Potência do sistema de armazenamento
• Sistema de ventilador de arrefecimento para servidor PC
• Módulo regulador de tensão
• Fornecimento de energia para a estação de base
• Módulo regulador de tensão para servidor de PC
• Servidores de ponta / Blade computing
• Sistema de gestão de baterias
Principais características
• Montar na superfície um fusível de alta corrente
• Disponível em potências de 20 a 60 Amperios
• Tensão nominal superior até 100VDC
• Instalação de superfície de forma quadrada de 10,25×3,20 mm
• Intervalo de temperatura de funcionamento de -55°C a 125°C
• Melhor resistência ao ciclo térmico
• Compatível com a RoHS e livre de halogênio
Materiais e dimensões
Material do corpo de construção: cerâmica
Materiais de terminação: prata ((Ag), níquel ((Ni), estanho ((Sn)
Elemento de fusível: prata ((Ag)
Padrão de terra recomendado - solda de refluxo
Unidade: mm
| |
L2 |
L1 |
W |
| 1-30A |
6.1 |
3.25 |
3.43 |
Numeração das peças
Sistema de numeração das peças
CQ40LF 001
CQ40LF -- Série
001 -- Código AMP (ver quadro a seguir)
| PN |
Ampère
Classificação
[ Em ] |
Voltagem
Classificação
(V) |
Número nominal
Resistência
Ohms frios |
Número nominal
Fusão
A Sec. |
| CQ40LF.500 |
500 mA |
600VAC
350VDC
|
0.3510 |
2.300 |
| CQ40LF1.25 |
1.25A |
0.0750 |
17.000 |
| CQ40LF002 |
2A |
0.0560 |
37.000 |
| CQ40LF020 |
20A |
0.0050 |
30.000 |
| CQ40LF030 |
30A |
0.0025 |
96.000 |
| CQ40LF040 |
40A |
0.0019 |
600.000 |
Características elétricas
| Corrente nominal |
1 em |
2 em |
| Minha. |
Max. - O quê? |
| 0.5-40A |
4 horas |
5 segundos |
Temperatura ambiental a 25°C
Classificação de interrupção
0.5A~40A:
150 amperes a 350 V CC
150 amperes a 600 V AC
Método de solda
* Soldadura por refluxo: 260°C, 30 segundos no máximo.
* Soldadura por ondas: 260°C, 10 segundos no máximo.
* Soldadura manual: 350°C, 3 segundos no máximo.
Especificação da fita e da bobina
Quantidade de fita e bobina: 1000 PCS/bobina
| Ponto |
W |
P |
E |
F |
P1 |
D |
D1 |
| Critério |
16.00 |
8.00 |
1.75 |
7.50 |
2.00 |
1.50 |
1.50 |
| Tolerância |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
± 0.05 |
± 0.10 |
± 0.10 |
| Ponto |
P0 |
10P0 |
A0 |
B0 |
KO. |
t |
| Critério |
4.00 |
4.00 |
3.52 |
10.58 |
1.50 |
0.30 |
| Tolerância |
± 0.10 |
0.20 |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
Especificação ambiental
| Temperatura de funcionamento |
-55°C a +125°C |
| Vibração |
MIL-STD-202G, Método 201 ((10-55 Hz, 0,06 polegadas, excursão total) |
| Spray de sal |
MIL-STD-202G, Método 101, Condição de ensaio B (48 horas) |
| Resistência ao isolamento |
MIL-STD-202G, método 302, condição de ensaio A |
| Resistência ao calor da solda |
MIL-STD-202G, Método 210, Condição de ensaio B (10 segundos, a 260°C) |
| Choque térmico |
Método de ensaio B (-65°C a +125°C) |
Armazenamento
A temperatura ambiente deve ser mantida entre 5°C e 30°C.
A humidade relativa recomendada para armazenagem é de 25% a 60%.
Os sacos de plástico selados com dessecante devem ser utilizados para reduzir a oxidação da terminação e só devem ser abertos antes da utilização.
Os produtos não devem ser armazenados em zonas onde estejam presentes gases nocivos que contenham enxofre ou cloro.
