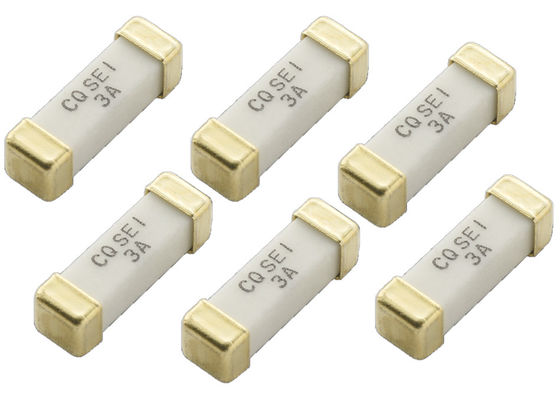

Sistema de iluminação 10.1x3.1x3.1 mm Dispositivo de montagem de superfície Cerâmica Fusível de sopro lento 1032 250V 3A SEI 003 Com revestimento de ouro
Autorização
Componente reconhecido para o Canadá e os EUA 500mA~5A
VAS 500mA ~ 5A
Características
Classificação de interrupção: 50 amperes a 250 V AC
Material do corpo: Cerâmica
Terminantes: Capas de latão revestidas de ouro
Tela e bobina: fita de 24 mm
Especificação de embalagem: EIA RS-481-2
Quantidade: 2.500 peças por bobina.
Aplicação: Sistema de equipamento de telecomunicações, sistema de alimentação, sistema de iluminação
Materiais livres de chumbo e compatíveis com a RoHS
Livre de halogênio (refere-se a: Br900ppm, Cl900ppm, Br+Cl1500ppm)
Design monolítico e multicamadas
Desempenho a altas temperaturas
Intervalo de temperatura de funcionamento de -55°C a +125°C
Características elétricas
| Corrente de taxa |
1 em |
2.5 em |
| Minha. |
Max. - O quê? |
| 500mA-5A |
4 horas |
120 segundos |
Especificação ambiental
| Temperatura de funcionamento |
-55°C a +125°C |
| Vibração |
MIL-STD-202G, Método 201 ((10-55 Hz, 0,06 polegadas, excursão total) |
| Spray de sal |
MIL-STD-202G, Método 101, Condição de ensaio B (48 horas) |
| Resistência ao isolamento |
MIL-STD-202G, método 302, condição de ensaio A |
| Resistência ao calor da solda |
MIL-STD-202G, Método 210, Condição de ensaio B (10 segundos, a 260°C) |
| Choque térmico |
Método de ensaio B (-65°C a +125°C) |
Dimensão mecânica ((mm)
Informações de encomenda
| P/N |
Ampère
Classificação
[ Em ] |
Voltagem
Classificação
(V) |
Número nominal
Resistência
Ohms frios |
Número nominal
Fusão I2t
A2 Sec |
| O SEI.500 |
500 mA |
250 V |
0.5479 |
1.963 |
| O SEI.750 |
750 mA |
0.2600 |
3.375 |
| SEI 001 |
1A |
0.1800 |
11.22 |
| SEI 1.50 |
1.5A |
0.1027 |
14.85 |
| SEI 002 |
2A |
0.0504 |
19.84 |
| SEI 2.50 |
2.5A |
0.0370 |
20.50 |
| SEI 003 |
3A |
0.0280 |
54.00 |
| SEI 3.50 |
3.5A |
0.0199 |
57.82 |
| SEI 004 |
4A |
0.0158 |
125.6 |
| SEI 005 |
5A |
0.0120 |
185.0 |
Seleção de fusíveis de montagem de superfície
A selecção de fusíveis parece simples, na medida em que escolhe um que tenha uma corrente nominal ligeiramente superior à corrente operacional do seu sistema no pior caso.Existem considerações de redução para a corrente de funcionamento e a temperatura de aplicação. A ligação e outras operações do sistema (como alterações de velocidade do processador ou arranque do motor) causam sobretensões ou picos de corrente que também requerem consideração na selecção de um fusível.Assim, selecionar o fusível certo para a sua aplicação não é tão simples como saber a corrente nominal desenhada pelo sistema.
Benefícios
• Capacidade de resistência à corrente de entrada elevada
• Estrutura cerâmica monolítica
• Elemento de fusão de prata e terminação de prata com revestimento de níquel e estanho
• Excelente estabilidade à temperatura
• Forte supressão de arco
