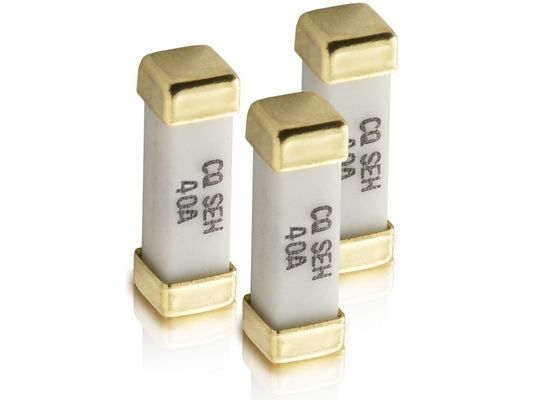

12.3x4.45x4.45mm Série SEH Chapas de latão placado em ouro SMD Fuso 60V 40A Quadrado Cerâmica Para Sistema de armazenamento de energia
Especificações físicas
Materiais
Corpo: Cerâmica
Terminantes: Capas de latão revestidas de ouro
Embalagem
1- fita e bobina: 24 mm
2Especificação de embalagem: EIA RS-481-2
3Quantidade: 1500 peças por bobina.
Aplicação
Potência do sistema de armazenamento
Sistema de ventilador de arrefecimento
Sistema de gestão de baterias (BMS)
Potência do servidor
Autorização:Componente reconhecido para o Canadá e os EUA 40A
Classificação de interrupção:40A: 600 amperes a 60V DC
Características elétricas
| Corrente nominal |
1 em |
2 em |
| Minha. |
Max. - O quê? |
| 40A |
4 horas |
60 segundos |
Especificação ambiental
| Temperatura de funcionamento |
-55°C a +125°C |
| Vibração |
MIL-STD-202G, Método 201 ((10-55 Hz, 0,06 polegadas, excursão total) |
| Spray de sal |
MIL-STD-202G, Método 101, Condição de ensaio B (48 horas) |
| Resistência ao isolamento |
MIL-STD-202G, método 302, condição de ensaio A |
| Resistência ao calor da solda |
MIL-STD-202G, Método 210, Condição de ensaio B (10 segundos, a 260°C) |
| Choque térmico |
Método de ensaio B (-65°C a +125°C) |
Dimensão mecânica ((mm)
Numeração das peças
| PN |
Ampère
Classificação
[ Em ]
|
Voltagem
Classificação
(V)
|
Número nominal
Resistência
Ohms frios |
Número nominal
Fusão I2t
A2 Sec |
| SEH 040 |
40A |
60 V |
0.0014 |
570.00 |
Cruz
| Aolittel |
BUSSMANN |
LITTELFUSE |
Belusão |
AEM |
| SEF |
6125FA |
451/453 |
SSQ |
AF2 2410 |
| SET |
6125TD |
452/454 |
SST |
- Não. |
Explicação das características elétricas
A capacidade dos fusíveis para transportar corrente é testada a 25°C e será afectada pela alteração da temperatura ambiente.A vida útil do fusível será reduzida.Por outro lado, a operação a uma temperatura mais baixa prolongará a vida útil dos fusíveis.
1) CONDIÇÃO NORMAL ACTUAL
Fusível de tipo UL:
Max.current de-rating do fusível ((In) =
Corrente RMS/factor de temperatura x margem UL (fixada em 0,75)
Fusíveis do tipo IEC:
Max.current de-rating do fusível ((In)
= corrente rms medida/temperatura fator x margem IEC fixa
2) Capacidade de travagem
Um fusível será interrompido com segurança na corrente máxima e na tensão nominal máxima (incluir menos do que a nominal máxima), então a aparência do fusível não será alterada.
3)VOLTAÇÃO NOMÉRIA
Usando exceder a tensão nominal do fusível em circuito irá reduzir a capacidade do fusível para limpar a corrente de sobrecarga com segurança. Por exemplo,O fusível de tensão nominal de 250 V pode ser utilizado em circuitos inferiores a 250 V.
4)AMPERE SEGUNDOS QUADrados, I2t
Ii é a medida da energia térmica desenvolvida dentro de um circuito durante a limpeza do fusível. Pode ser expressa como "derretimento I2t ""arco "ou a soma deles como "Limpeza"."I" significa corrente efetiva (RMS), que é ao quadrado, e "t" significa tempo de fusão ((segundos).
