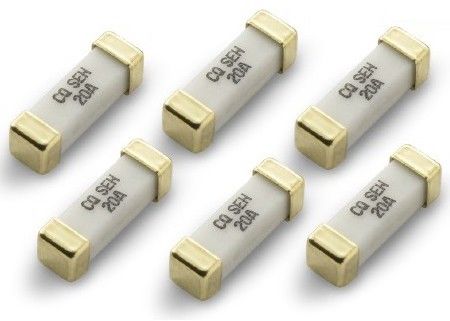

UL aprovado 1032 Quadrado Cerâmica Placado em Ouro Superfície Monte Fuso SEH SEG 500mA-30A 125V 300V 10,1x3,1x3,1mm
- Geral
• Montar na superfície um fusível de alta corrente
• Disponível em potências de 20 a 60 Amperios
• Tensão nominal superior até 100VDC
• Montar a superfície em forma de 1032 quadrados
• Intervalo de temperatura de funcionamento de -55°C a 125°C
• Melhor resistência ao ciclo térmico
• Compatível com a RoHS e livre de halogênio
• Componente reconhecido de homologação para o Canadá e os EUA 0,5A a 30A
Aplicação
• Potência do sistema de armazenamento
• Sistema de ventilador de arrefecimento para servidor PC
• Módulo regulador de tensão
• Fornecimento de energia para a estação de base
• Módulo regulador de tensão para servidor de PC
• Servidores de ponta / Blade computing
• Sistema de gestão de baterias
Características elétricas
| Corrente nominal |
1 em |
2 em |
2.5 em |
| Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
| 0.5-2A |
4 horas |
- |
1 segundo |
120 segundos |
| 20 a 30 A |
4 horas |
60 segundos |
- |
- |
Classificação de interrupção
0.5A~2A: 60 amperes a 300 V AC
100 amperes a 80 V CC
20A: 100 amperes a 125V AC
300 amperes a 100 V CC
25A ~ 30A: 100 amperes a 125V AC
100 amperes a 100 V CC
Especificação ambiental
Temperatura de funcionamento: -55°C a +125°C
Vibração:MIL-STD-202G, Método 201 ((10-55 Hz, 0,06 polegadas, excursão total)
Spray de sal:MIL-STD-202G, método 101, condição de ensaio B (48 horas)
Resistência ao isolamento:MIL-STD-202G, método 302, condição de ensaio A
Resistência ao calor da solda:MIL-STD-202G, método 210, condição de ensaio B (10 segundos, a 260°C)
Choque térmico:MIL-STD-202G, método 107, condição de ensaio B (-65°C a +125°C)
Informações de encomenda
| P/N |
Ampère
Classificação
[ Em ] |
Voltagem
Classificação
(V) |
Número nominal
Resistência
Ohms frios |
Número nominal
Fusão I2t
A2 Sec |
| SEH.500 |
500 mA |
300 V |
- |
- |
| SEH 1.25 |
1.25A |
- |
- |
| SEH 002 |
2A |
- |
- |
| SEH 020 |
20A |
125 V |
0.0033 |
18.000 |
| SEH 025 |
25A |
0.0022 |
45.000 |
| SEH 030 |
30A |
0.0016 |
101.00 |
Dimensão mecânica ((mm)
Especificações físicas
Materiais
Corpo: Cerâmica
Terminantes: Capas de latão revestidas de ouro
Embalagem
1- fita e bobina: 24 mm
2Especificação de embalagem: EIA RS-481-2
3Quantidade: 2500 peças por bobina.
Tabela de ensaio padrão
Corpo de vidro epóxi de lado duplo; espessura da placa: 1,6 mm; espessura da camada de cobre: ≥ 100 μm; largura da traça de cobre: um lado 15 mm e o outro lado 33 mm
