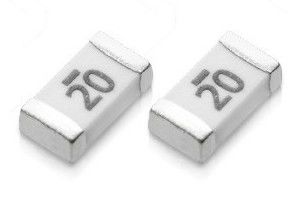

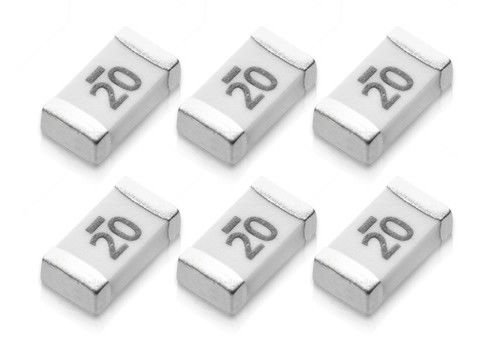

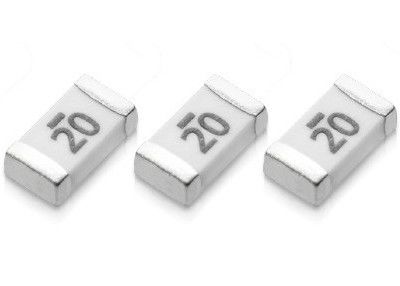

Tipo 3216 fusível cerâmico 3.1×1.6mm 24V 63V 10A-30A de CQ12LI do intervalo alto do dispositivo da montagem da superfície da corrente

CQ12LI Tipo 3216 Dispositivo de montagem de superfície de alta corrente Time-Lag Fuse cerâmico 3.1×1.6mm 24V 63V 10A-30A

Reconhecimento da aprovaçãoComponente para o Canadá e os EUA 10A~30A

Classificação de interrupção

10A ~ 25A: 100 amperes a 63V AC/DC
250 amperes a 24 V AC/DC
35A: 100 amperes a 24 V AC/DC

Aplicação

Equipamento de módulo de regulação de tensão (VRM),

Conversor DC-DC,

Pacote de baterias

Características elétricas

Dimensão

Numeração das peças

1Medido a ≤ 10% da corrente nominal e a 25oC.
2Fusão de I2t a 1000% da corrente nominal.
3. Certificado (cRUus) e personalizado até 125V
4Recomenda-se fortemente a realização de testes de aplicação.

Características

a. Alta tensão e alta corrente nominal
b. Alta capacidade de entrada e de ruptura
c. Arco rápido apagado
d. Material livre de chumbo e de halogênio
e. Boa resistência à explosão
f. Tempo preciso de fusão e limite de corte completados
g. Adequado para corrente nominal de 1A ~ 20A

Especificação ambiental

Temperatura de funcionamento -55°C a +125°C

Vibração MIL-STD-202G, Método 201 ((10-55 Hz, 0,06 polegadas, excursão total)

Spray de sal MIL-STD-202G, Método 101, Condição de ensaio B (48 horas)

Resistência ao isolamento MIL-STD-202G, método 302, condição de ensaio A

Resistência ao calor da solda MIL-STD-202G, método 210, condição de ensaio B (10 segundos, a 260 °C)

Choque térmico MIL-STD-202G, método 107, condição de ensaio B (-65°C a +125°C)

Especificações físicas

Construção de materiais

Material do corpo: cerâmica

Materiais de terminação: prata ((Ag), níquel ((Ni), estanho ((Sn)

Elemento de fusível: prata ((Ag)

Embalagem

1. Tape & Reel: fita de 8 mm

2Especificação da embalagem: Norma EIA 481-D

3Quantidade: 4000 peças por bobina.

Guia de selecção dos fusíveis

O fusível deve transportar a corrente de carga normal do circuito
No entanto, quando uma sobrecorrente
Se ocorrer, o fusível deve interromper a sobre corrente, limitar a energia
Deixe passar, e resistir à tensão através do fusível durante
Para escolher corretamente um fusível, os seguintes elementos devem ser:
Considerou:
(1)Corrente de funcionamento normal ((A corrente nominal de um fusível é
normalmente reduzido em 25% para a operação a 25% para evitar incômodos
Por exemplo, um fusível com corrente nominal de 10A não é
Normalmente recomendado para utilização a uma temperatura superior a 7,5 A em
25% de desvalorização.)
(2) Corrente de sobrecarga e tempo de fusão do fusível.
(3) Voltagem de aplicação (voltagem AC ou DC).
(4) Correntes de entrada, correntes de onda, pulsos, correntes de arranque
características.
(5)Temperatura ambiente.
(6) Requerida agência de normalização aplicável,como UL,CSA,
TUV,VDE,PSE e IEC....
Considerações: Redução do custo de instalação, facilidade de remoção,
(7) tipo de montagem/factor de forma, etc.
