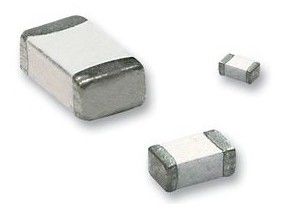

1.6x0.8x0.8mm CQ06LF Tipo Cerâmica Cartucho Chip Fuse 0603 3 Amp 32Vdc Ação Rápida
Descrição
Fusível de chip cerâmico é o novo produto inovador com estrutura de cavidade que o elemento e a cavidade foram enterrados no corpo cerâmico.
O projeto do elemento especial tem uma excelente tolerância de desempenho para correntes de entrada e boas características de fusão.
O fusível de chip de cerâmica é desenvolvido nos tamanhos 1206 e 0603, e tem características de fusão de ação muito rápida e de atraso de tempo.
Para corrente nominal até 20A e tensão nominal até 125V, pode fornecer uma variedade de combinações para os clientes.
O produto é concebido segundo um conceito ecológico, que não só está em conformidade com a RoHS,
Mas também com aprovação de segurança UL e patentes de vários países, incluindo Taiwan, China, Japão, Alemanha e América.
É adequado para todos os tipos de produtos eletrónicos de consumo.
Características
Alta tensão e alta corrente
Alta capacidade de incursão e de ruptura
Arco rápido apagado
Material livre de chumbo e de halogênio
Prova de explosão de Deus
Tempo de fusão preciso e limite de corte completado
Apto para corrente nominal de 1a a 8a
Homologação UL reconhecida 1A-8A
Interrupção Rating 35 amperes a 63V DC / 60 amperes a 32V DC
Método de soldadura *Soldadura por refluxo: 260°C, máximo 30 segundos. *Soldadura por ondas: 260°C, máximo 10 segundos. *Soldadura manual: 350°C, máximo 3 segundos.

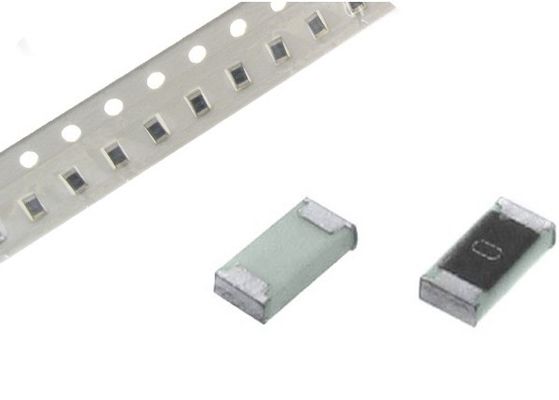

Tape & Reel Quantidade: 4000pcs por rolo
Dimensão
Especificações
| Tipo de produto |
Impressão |
(A) |
(V) |
resistência ao frio |
queda máxima de tensão |
Valor I2T |
Capacidade de quebra |
Peso (produto único) |
| CQ06LF 001 |
H |
1A |
32 V |
0.3 |
0 |
0.041 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 002 |
N |
2A |
32 V |
0.066 |
0 |
0.098 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 003 |
P |
3A |
32 V |
0.027 |
0 |
0.187 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 004 |
S |
4A |
32 V |
0.018 |
0 |
0.331 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 005 |
T |
5A |
32 V |
0.012 |
0 |
0.57 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 006 |
U |
6A |
32 V |
0.009 |
0 |
0.752 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 007 |
V |
7A |
32 V |
0.008 |
0 |
1.078 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 008 |
W |
8A |
32 V |
0.006 |
0 |
1.472 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 1.50 |
K |
1.5A |
32 V |
0.16 |
0 |
0.083 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
| CQ06LF 2.50 |
O |
2.5A |
32 V |
0.038 |
0 |
0.126 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |

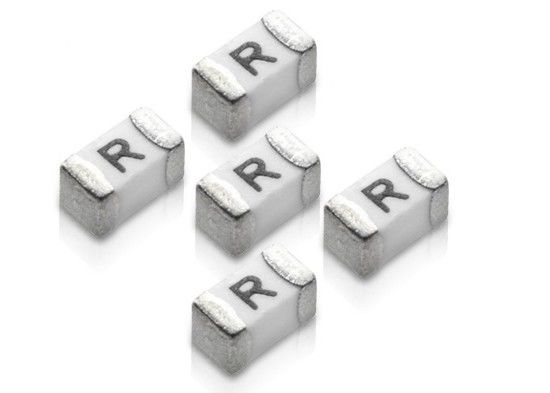

| CQ06LF 3.50 |
R |
3.5A |
32 V |
0.02 |
0 |
0.258 |
35 amperes a 63 V CC
60 amperes a 32 V CC |
0.0152 |
Características elétricas
| Corrente nominal |
1 em |
2 em |
3 Em |
10 Em |
| MIN |
Max. |
Max. |
Max. |
| 1A ~ 8A |
4HR |
5 segundos |
0.5 segundos |
0.02 segundos |
Temperatura ambiental a 25°C
Aplicação
•Telefones celulares
•Pacotes de baterias
•Câmaras digitais
•Jogos de DVD
• Discos rígidos
•Eletrónica automóvel
Materiais
Material do corpo de construção: cerâmica
Materiais de terminação: prata ((Ag), níquel ((Ni), estanho ((Sn)
Elemento de fusível: prata ((Ag)
Especificação ambiental
Temperatura de funcionamento--55°C a +125°C
Choque térmico--MIL-STD-202G,Método 107,Condição B (-65°C a +125°C)
Vibração--MIL-STD-202G, Método 204, Condição de ensaio C
Resistência à humidade--MIL-STD-202G,Método 106,10 ciclo de dia
Soldabilidade-- IPC-J-STD-002C
Fusíveis
O que são fusíveis? Eles são protetores que impedem equipamentos eletrônicos e elétricos de sobrecarregar danos de corrente.A corrente voou para o circuito através de fusível até que sobre as especificações do fusível.Naquele momento,o fusível "Blows" e pára a corrente.
