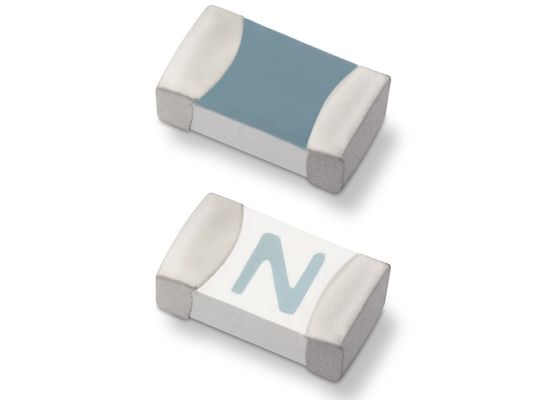

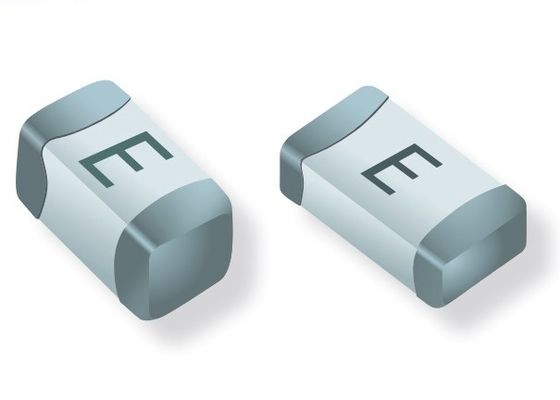

Corrente de entrada alta Resistir tempo atraso tempo de atraso Montar de superfície Chip Fusíveis cerâmicos 12H1500D 32V 1206 SB 5A
Descrição
A série 12H é 100% livre de chumbo,Série de fusíveis compatíveis com a RoHS e sem halogênio, concebidos especificamente para proteger circuitos que operam sob altas temperaturas ambientais de trabalho até 150oC da sobrecorrênciaO projeto geral garante uma excelente estabilidade de temperatura e fiabilidade de desempenho.
Características
Temperatura de funcionamento de -55oC a +150oC
100% livre de chumbo, compatível com a RoHS e livre de halogênios
Adequado tanto para soldagem por refluxo / onda com chumbo como sem chumbo
Aplicação
• Displays LCD
• Servidores
• Computadores portáteis
• Impressoras
• Scanners
• Modems de dados
• Consoles de jogos
Tamanho(mm)
Especificações
| Catálogo |
Ampère |
Voltagem |
Marcação |
Fusão Integral |
| - Não, não. |
Classificação |
Classificação |
(A2.S) |
| 12H1100C |
1A |
63 V |
H |
0.19 |
| 12H1150C |
1.5A |
63 V |
K |
0.47 |
| 12H1200C |
2A |
63 V |
N |
1.63 |
| 12H1250C |
2.5A |
63 V |
O |
1.81 |
| 12H1300C |
3A |
63 V |
P |
2.79 |
| 12H1350C |
3.5A |
63 V |
R |
2.95 |

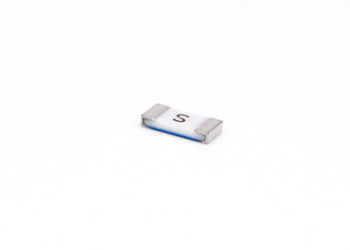

| 12H1400C |
4A |
63 V |
S |
3.8 |

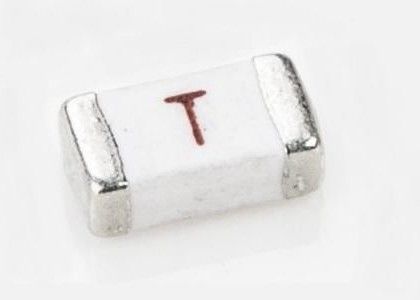

| 12H1500D |
5A |
32 V |
T |
6.3 |
Notas:
1. AC Interrupting Rating testado a tensão nominal com fator de potência unitário. DC Interrupting Rating testado a tensão nominal com constante de tempo < 0,8 msec.
2Resistência nominal medida com < 10% de corrente nominal.
3. Fusão nominal I2t medida a 1 msec de abertura.
4. Diminuição da tensão nominal medida na corrente nominal após estabilização da temperatura.
Dispositivos concebidos para suportar corrente nominal durante, no mínimo, 4 horas.Ver Curva de reclassificação da temperatura para informações adicionais sobre a reclassificação.. Dispositivos concebidos para serem montados com o código de marcação virado para cima.
Características elétricas
| Classificação de amperes |
Classificação de amperes |
Horário de abertura |
| 1A5A |
100% |
4 horas Min |
| 1A5A |
250% |
5 s no máximo |
| 1A5A |
300% |
0.1s3S |
| 1A5A |
1000% |
0.2 ms 20 mS |
Outros
Norma de ensaio: UL248-1 UL248-14
Classificação de interrupção:
50 Amperios a 63 V CC ((1A~4A)
100 Amperios a 32 V CC ((5A)
Temperatura de funcionamento: - 55°C ~ + 125°C
Materiais:
Substrato: cobertura cerâmica/vidro
Termination:sliver revestido com níquel e estanho
Elementos: prata
Método de solda:
Soldagem por ondas: 260°C, máximo 10 s
Embalagem:
Automático gravado 3000 PCS por preenchimento,
90000 PCS por embalagem
Características contemporâneas
Curva de reclassificação da temperatura
