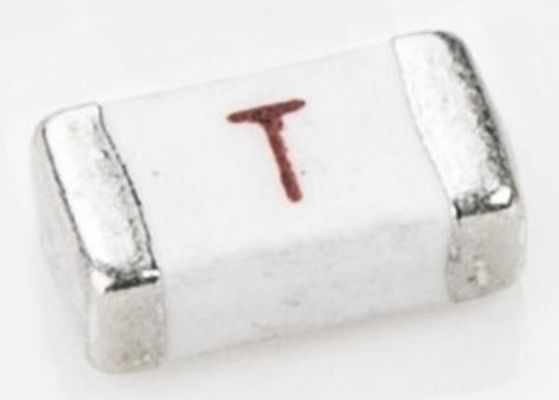

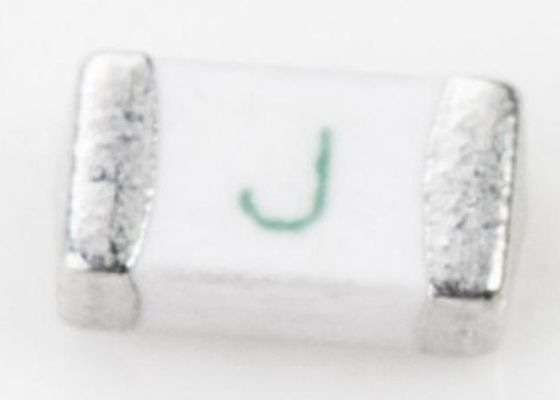

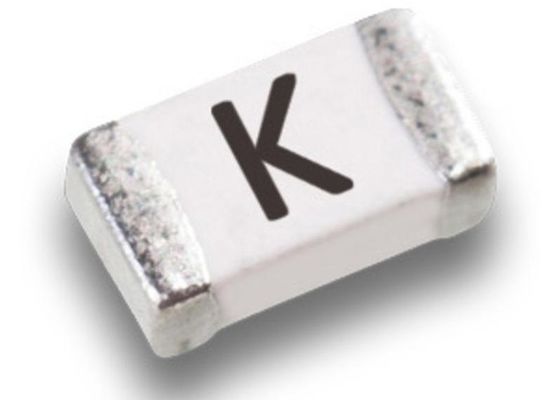

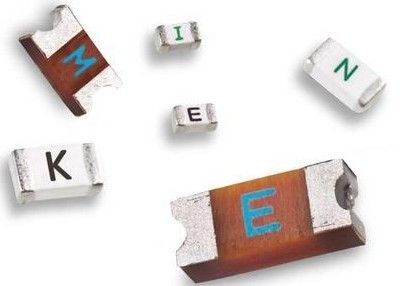

3216 Montagem automática de fusível único de ação rápida Monte de fusível de superfície 12D1200 2A 63V Para proteção contra sobrecorrência
Características
Fusível de película fina de precisão de acção rápida para protecção contra sobrecorrentes
3216 (EIA 1206) pegada em miniatura
Embalagens para montagem automatizada
Lista UL (UL 248-14)
Compatível com a RoHS* e livre de halogênio
Numeração das peças
| Catálogo |
Ampère |
Voltagem |
Marcação |
Fusão Integral |
| - Não, não. |
Classificação |
Classificação |
(A2.S) |
| 12D0250C |
250 mA |
63 V |
.25 |
0.0035 |
| 12D0375C |
375 mA |
63 V |
● |
0.0011 |
| 12D0500C |
500 mA |
63 V |
0.5 |
0.0020 |
| 12D0750C |
750 mA |
63 V |
.75 |
0.0053 |
| 12D1100C |
1A |
63 V |
1 |
0.0065 |
| 12D1125C |
1.25A |
63 V |
▲ |
0.020 |
| 12D1150C |
1.5A |
63 V |
1.5 |
0.025 |
| 12D1200C |
2A |
63 V |
2 |
0.091 |
| 12D1250C |
2.5A |
63 V |
2.5 |
0.150 |
| 12D1300C |
3A |
63 V |
3 |
0.329 |
| 12D1400D |
4A |
32 V |
4 |
0.225 |
| 12D1500D |
5A |
32 V |
5 |
0.564 |
| 12D1700D |
7A |
32 V |
7 |
3.197 |
| 12D2100E |
10A |
24 V |
10 |
2.162 |
| 12D2120E |
12A |
24 V |
12 |
7.100 |
| 12D2150E |
15A |
24 V |
15 |
23.893 |
| 12D2200E |
20A |
24 V |
20 |
47.172 |
Características de tempo corrente
| Classificação de amperes |
Classificação de amperes |
Horário de abertura |
| 250mA ̇ 20A |
100% |
4 horas Min |
| 250mA3A |
250% |
5 s no máximo |
| 4A20A |
350% |
5 s no máximo |
Confiabilidade
Método de ensaio de requisitos de parâmetro de ensaio
Capacidade de carga sem fusão Corrente nominal, 4 horas Tempo de fusãoDentro de 5 segundos...................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Voltagem nominal aplicada novamente durante 30 segundos
Teste de dobra Não há danos mecânicos Distância entre pontos de retenção: 90 mm, dobra: 3 mm,1tempo, 30 segundos
Resistência ao calor da solda ±20 % 260 °C ±5 °C, 10 segundos ±1 segundo
Soldurabilidade: 95% de cobertura mínima: 235 °C ± 5 °C, 2 ± 0,5 segundos
Aumento da temperatura................................... < 75 °C 100% da corrente nominal, medida da temperatura da superfície
Resistência ao calor seco ± 20 % ± 5 °C ± 1000 horas
Resistência aos solventes................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Resistência residual 10k ohms ou mais Medir a resistência de CC após fusão
Choque térmico........................... DR < 10 %................-20 °C / +25 °C / +125 °C / +25 °C, 10 ciclos
