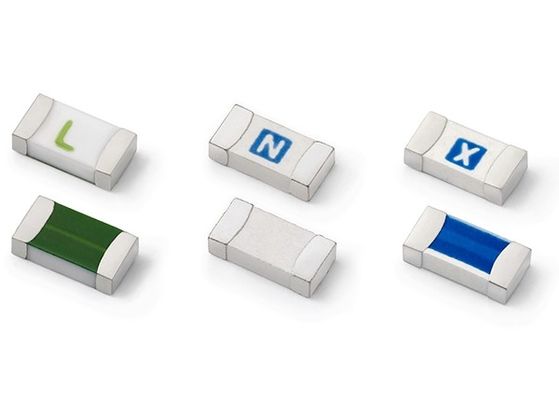

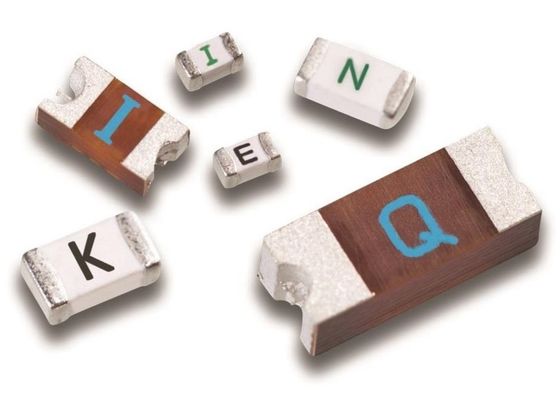

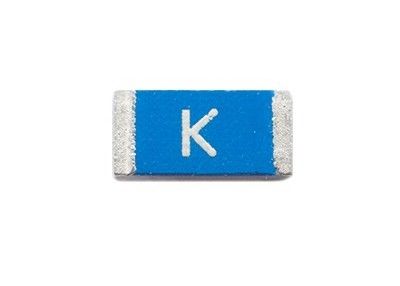

1206 Superfície de filme fino montado Fuso de chip de sopro rápido 12B1100B 1A 125V 3216 Métrico com classificação de interrupção de 50 Amp
Descrição
A gama de fusíveis de chip é proteção de circuito compacta e precisa para todas as aplicações
Uma ampla gama de fusíveis de chip de montagem de superfície para fornecer proteção ideal contra sobrecorrência em circuitos secundários densos.e dispositivos eletrónicos portáteis, incluindo portáteis, telemóveis, sistemas GPS, PDAs e muitos outros dispositivos que continuam a exigir componentes cada vez mais pequenos.e características de atraso de tempoCada série de fusíveis possui características de desempenho únicas, como baixa queda de voltagem e alta capacidade de quebra.Voltagem nominal para estes componentes é de até 125 VAC/VDC.
Detalhes rápidos
Norma de ensaio: UL248-1 UL248-14
Classificação de interrupção: 50 amperes a 125 V AC/DC
Temperatura de funcionamento: - 55°C ~ + 125°C
Materiais:
Substrato: cobertura cerâmica/vidro
Termination:sliver revestido com níquel e estanho
Elementos: prata
Método de solda:
Soldagem por refluxo: 260°C, 10 s no máximo

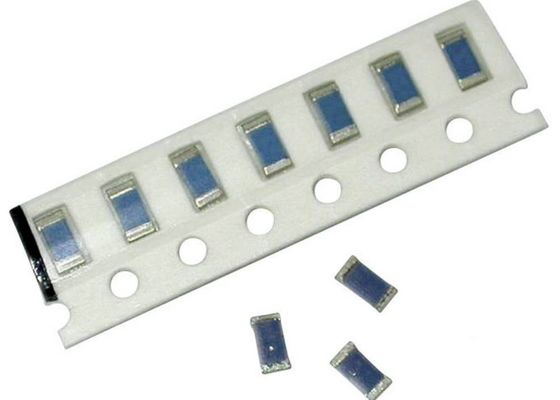

Embalagem:
Automático gravado 3000 PCS por preenchimento,
90000 PCS por embalagem
Dimensãoem mm
Especificações
| Catálogo |
Ampère |
Voltagem |
Marcação |
Fusão Integral |
| - Não, não. |
Classificação |
Classificação |
(A2.S) |
| 12B0250B |
250 mA |
125 V |
.25 |
0.0035 |
| 12B0375B |
375 mA |
125 V |
E |
0.0011 |
| 12B0500B |
500 mA |
125 V |
0.5 |
0.0020 |
| 12B0750B |
750 mA |
125 V |
.75 |
0.0053 |
| 12B1100B |
1A |
125 V |
1 |
0.0062 |
| 12B1125B |
1.25A |
125 V |
J |
0.022 |
| 12B1150B |
1.5A |
125 V |
1.5 |
0.028 |
Características elétricas
| Classificação de amperes |
Classificação de amperes |
Horário de abertura |
| 250mA ≈ 1,5A |
100% |
4 horas Min |
| 250mA ≈ 1,5A |
250% |
5 s no máximo |
Características contemporâneas
Aplicações
- Aplicações em que é necessária uma elevada fiabilidade e disponibilidade
- Equipamento médico
- Offshore.
- Defesa.
Dados ambientais
Métodos de solda de refluxo, perfil de solda de onda
Soldurabilidade 245°C / 3sec, em conformidade com a IEC 60068-2-58, Td de ensaio
Resistência ao calor da solda 260 +0/-5°C / 30sec, em conformidade com o IPC/JEDEC J-STD-020D, Nível 1
Teste de durabilidade MIL-STD-202, Método 108A 1000h @ 0,60 x In @ 70°C
Teste de umidade de carga MIL-STD-202, método 103B 0,1 x In @ 0,85 r.H @ 85°C
Ensaio de resistência à humidade MIL-STD-202, método 106E (50 ciclos numa câmara temp/mister)
Resistência do terminal MIL-STD-202, método 211A (deformação da placa de 1 mm durante 1 minuto)
Choque térmico MIL-STD-202, Método 107D (200 ciclos ar-ar de -55 a +125°C)
Resistência aos solventes MIL-STD-202, método 215A
Inflamabilidade min. UL 94V-1 (de acordo com a EIA/IS-722, ensaio 4.12)
Curvas de desvalorização
Características
Capacidades de corrente nominal de 50 mA a 25 A
Voltagem nominal até 125 VAC/VDC
Capacidade de ruptura elevada até 600 A (testes internos)
Ação superrápida (FF), ação rápida (F) e atraso de tempo (T)
Precisão, baixa perda, resistente a vibrações e pulsos
