Name: Termistor de superfície 0402 da microplaqueta NTC do pacote da montagem 0603 0805 SMD para o xEV automotivo Wearables da tabuleta de Smartphone médico
Brand: Aolittel Technology Co.,Ltd
SKU: SNC (0402 0603 0805)
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Termistor da microplaqueta NTC

Tamanho de Avaialable: 0402 0603 0805

R25: 0.1~560KOhm

Resistência Tol.: ± 1%, ± 3%, ± 5%, ± 10%

Valor B25/50: 2500K-5000K

Erro de B: ± 1%, ± 2%, ± 3%, ± 5%

Intervalo de temperatura: -40~+125℃

Pacote: Tela no rolo

Destacar:

termistor negativo do coeficiente de temperatura

sensor do termistor do ntc

Informação básica

Lugar de origem: DONGGUAN, CHINA

Número do modelo: SNC (0402 0603 0805)

Condições de Pagamento e Envio

Detalhes da embalagem: Fita no carretel

Tempo de entrega: 2 semanas

Termos de pagamento: Western union, T/T

Habilidade da fonte: 1000KKPCS pelo mês

Galeria

Termistor de superfície 0402 da microplaqueta NTC do pacote da montagem 0603 0805 SMD para o xEV automotivo Wearables da tabuleta de Smartphone médico

Descrição de produto

Pacote de montagem em superfície chip ntc termistor 0402 0603 0805 smd para smartphone tablet automotivo xev wearables médicos

Descrição

Os termistores Chip NTC são resistores semicondutores termicamente sensíveis projetados para medição e compensação de temperatura. O portfólio abrange termistores NTC com excelente estabilidade de longo prazo em ambientes de alta temperatura e alta umidade, por exemplo, para smartphones, tablets com caixa pequena, aplicações automotivas, módulos de LED e aplicações industriais. Tolerâncias rigorosas de resistência e valor B permitem capacidades de detecção de temperatura altamente precisas.

__________________________________________________________________________ Download_______

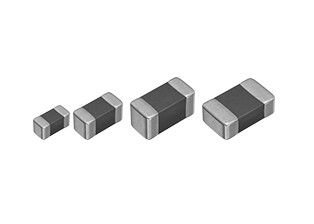

Aparência

Termistor de superfície 0402 da microplaqueta NTC do pacote da montagem 0603 0805 SMD para o xEV automotivo Wearables da tabuleta de Smartphone médico 1

Construção

Termistor de superfície 0402 da microplaqueta NTC do pacote da montagem 0603 0805 SMD para o xEV automotivo Wearables da tabuleta de Smartphone médico 2

Principais recursos

Eletrodos terminais com estrutura de três camadas Ag-Ni-Sn com excelente soldabilidade e resistência à soldagem;

Tecnologia de estrutura monocamada, capacidade de distribuição é baixa (menos de 3PF), pode ser usada em campo de alta frequência; Superfície de vidro usando tecnologia de encapsulamento (10 μm), com boa resistência mecânica e resistência à umidade e resistência à corrosão. 40~+125℃.

Dimensão: mm (polegada)

0402(1005)
0603(1608)
0805(2012)

Especificação

Especificação da série 0402
Modelo de Produto	Valor de resistência de 25°C (KΩ)	Valor B °C 25/50(K)
SNC101B12700□0402E	0,1	2700
SNC221B12750□0402E	0,22	2750
SNC331B12800□0402E	0,33	2800
SNC471B13850□0402E	0,47	2850
SNC681B12900□0402E	0,68	2900
SNC102B13000□0402E	1	3.000
SNC202B13000□0402E	2.2	3.000
SNC222B13000□0402E	2.2	3.000
SNC222B13850□0402E	2.2	3850
SNC332B13200□0402E	3.3	3200
SNC472B13200□0402E	4.7	3250
SNC682B13200□0402E	6.8	3350
SNC103B13370□0402E	10	3370
SNC103B13434□0402E	10	3435
SNC103B13900□0402E	10	3900
SNC153B13500□0402E	15	3500
SNC153B13900□0402E	15	3900
SNC223B13600□0402E	22	3600
SNC223B13900□0402E	22	3900
SNC333B13950□0402E	33	3950
SNC473B13900□0402E	47	3900
SNC473B13900□0402E	47	4050
SNC503B14050□0402E	50	4050
SNC683B13950□0402E	68	3950
SNC104B14100□0402E	100	4100
SNC104B14360□0402E	100	4360
SNC224B14200□0402E	220	4200
SNC334B14300□0402E	330	4300
SNC474B14500□0402E	470	4500
SNC564B14500□0402E	560	4500

Especificação da série 0603
Modelo de Produto	Valor de resistência de 25°C (KΩ)	Valor B °C 25/50(K)
SNC101B12700□0603E	0,1	2700
SNC221B12750□0603E	0,22	2750
SNC331B12800□0603E	0,33	2800
SNC471B12850□0603E	0,47	2850
SNC681B12900□0603E	0,68	2900
SNC102B13000□0603E	1	3.000
SNC202B13000□0603E	2.2	3.000
SNC222B13000□0603E	2.2	3.000
SNC222B13850□0603E	2.2	3850
SNC332B13200□0603E	3.3	3200
SNC472B13200□0603E	4.7	3200
SNC502B13400□0603E	5	3400
SNC682B13400□0603E	6.8	3400
SNC103B13370□0603E	10	3370
SNC103B13435□0603E	10	3435
SNC103B13900□0603E	10	3900
SNC153B13500□0603E	15	3500
SNC153B13900□0603E	15	3900
SNC223B13600□0603E	22	3600
SNC223B13900□0603E	22	3900
SNC333B13950□0603E	33	3950
SNC473B13900□0603E	47	3900
SNC473B14050□0603E	47	4050
SNC503B14050□0603E	50	4050
SNC683B13950□0603E	68	3950
SNC104B14100□0603E	100	4100
SNC104B14350□0603E	100	4350
SNC224B14200□0603E	220	4200
SNC334B14300□0603E	330	4300
SNC474B14500□0603E	470	4500
SNC564B14500□0603E	560	4500

Especificação da série 0805
Modelo de Produto	Valor de resistência de 25°C (KΩ)	Valor B °C 25/50(K)
SNC101B12700□0805E	0,1	2700
SNC221B12750□0805E	0,22	2750
SNC331B12800□0805E	0,33	2800
SNC471B12850□0805E	0,47	2850
SNC681B12900□0805E	0,68	2900
SNC102B13000□0805E	1	3.000
SNC202B13000□0805E	2.2	3.000
SNC222B13000□0805E	2.2	3.000
SNC332B13200□0805E	3.3	3200
SNC472B13400□0805E	4.7	3400
SNC682B13400□0805E	6.8	3400
SNC103B13434□0805E	10	3435
SNC103B13900□0805E	10	3900
SNC153B13500□0805E	15	3500
SNC153B13900□0805E	15	3900
SNC203B13900□0805E	20	3900
SNC223B13600□0805E	22	3600
SNC223B13900□0805E	22	3900
SNC333B13950□0805E	33	3950
SNC473B13900□0805E	47	3900
SNC473B14050□0805E	47	4050
SNC503B14050□0805E	50	4050
SNC683B13950□0805E	68	3950
SNC104B14100□0805E	100	4100
SNC104B14360□0805E	100	4360
SNC224B14200□0805E	220	4200
SNC334B14300□0805E	330	4300
SNC474B14500□0805E	470	4500
SNC564B14500□0805E	560	4500

Aplicativo

Smartphone/tablet
Automotivo (xEV)
Infoentretenimento automotivo
Vestíveis
Equipamento médico

Fluxo de processo na produção

Preparação de pasta
Mistura e moagem
Fundição de fita
Empilhamento e impressão
Prensagem/corte
Desligação/sinterização
Processo de revestimento de vidro
Queimadura do revestimento de vidro
Metalização agrícola
Burn-in de rescisão
Galvanoplastia de Ni/Sn
Medindo e gravando

Teste de confiabilidade

Item de teste	Padrões de teste	Métodos de teste	Objeto de teste	Requisitos de desempenho
A força da ponta	IEC68-2-21	F:0402≥3N,0603≥8N,0805≥10N	SNC	Nenhum dano visível
Força de flexão	IEC68-2-21	h:1±0,1mm	SNC	Nenhum dano visível ∣△R25/ R25∣≤3%
Curvatura de chumbo	IEC68-2-21	F:0,07<s≤0,2mm2 td="">	SNE/SNG	Nenhum dano visível
Lidera o comício	IEC68-2-21	F:0,3<d≤0,5mm 0,8mm="" 10n="" td=""><s≤0,2mm2 td="">	SNE/SNG	Nenhum dano visível
Cair	IEC68-2-32	Altura de queda: 1±0,1m Tempos de outono:1 Superfície de queda:Cimento	SNC/SNE/ redes sociais	Nenhum dano visível ∣△R25/R25∣≤1% ∣△B/B∣≤2%
Soldabilidade	IEC68-2-20	Temperatura de soldagem: 260±5℃ Tempo de imersão:3±1s	SNC/SNE/ SNG/SNS/PN	A área de estanho≥95%
Resistência ao calor de soldagem	IEC68-2-20	Temperatura de soldagem: 280 ± 10 ℃ Tempo de imersão: 10±1s	SNC/SNE/ SNG/SNS	Nenhum dano visível ︱△R25/ R25∣≤3%
Resistência ao calor de soldagem	IEC68-2-20		PN	Nenhum dano visível ∣△R25/R25∣≤10%
Carga de calor úmido	IEC68-2-2/ IEC68-2-3/CNS5550	Temperatura:40±2℃ Umidade: 90 ~ 95% UR Tempo:500±12h Corrente operacional	SNC/SNE/ SNG/SNS	Nenhum dano visível ∣△R25/R25∣≤5% ∣△B/B∣≤2%
Choque Térmico	IEC68-2-14	Temperatura: -40°C,+125°C Ciclo: 100,30min/ciclo	SNC/SNE/ SNG/SNS	Nenhum dano visível ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
Choque Térmico	IEC68-2-14	Temperatura: -40°C,+125°C Ciclo: 100,30min/ciclo	PN	Nenhum dano visível ∣△R25/ R25∣≤20%
Carga de alta temperatura	IEC68-2-2/ CNS5550	Temperatura: 125 ± 2 ℃ Tempo: 1000±24h Corrente operacional	SNC/SNE	Nenhum dano visível ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
		Temperatura: 165 ± 2 ℃ Tempo: 1000±24h Corrente operacional	SNG	Nenhum dano visível ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
		Temperatura:85±2℃/105±2℃ Tempo: 1000±24h Corrente operacional	redes sociais	Nenhum dano visível ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
		Temperatura: 125 ± 2 ℃ Tempo: 1000±24h Corrente operacional	PN	Nenhum dano visível ∣△R25/R25∣≤20%
Armazenamento em baixa temperatura	IEC68-2-1	Temperatura:-40±2℃ Tempo: 1000±24 horas	SNC/SNE/ SNG/SNS	Nenhum dano visível ∣△R25/R25∣≤2% ∣△B/B∣≤2%
Armazenamento em baixa temperatura	IEC68-2-1	Temperatura:-40±2℃ Tempo: 1000±24 horas	PN	Nenhum dano visível ∣△R25/ R25∣≤20%
Resistência de Isolamento	MIL-STD-202F -Método 302	Tensão de isolamento: 1000VDC Tempo: 1 minuto	SNC/SNE/ SNG/SNS/PN	Nenhum dano visível Resistência de isolamento:≥500 MΩ
Durabilidade	UL1434	Temperatura ambiente: 25±2℃ Corrente operacional Ciclo: 6000	SNC/SNE/ SNG/SNS	Nenhum dano visível ∣△R25/R25∣≤5% ∣△B/B∣≤2%
Durabilidade	UL1434	Temperatura ambiente: 25±2℃ Tensão nominal, corrente nominal Capacitância nominal: valor do capacitor 240VAC Ciclo: 6000	PN	Nenhum dano visível ∣△R25/R25∣≤20%

Características de temperatura

Termistor de superfície 0402 da microplaqueta NTC do pacote da montagem 0603 0805 SMD para o xEV automotivo Wearables da tabuleta de Smartphone médico 17

Exemplos

Termistor de superfície 0402 da microplaqueta NTC do pacote da montagem 0603 0805 SMD para o xEV automotivo Wearables da tabuleta de Smartphone médico 18

Para clientes que usam termistores NTC pela primeira vez

PASSO 1: Especifique as condições exigidas.

①Uma constituição básica do circuito
②Tensão de referência
③Uma faixa de controle de temperatura e uma faixa de tensão de saída
④Uma temperatura alvo e uma tensão de saída alvo

PASSO 2: Faremos uma tabela e gráficos do valor das principais características

①Uma tensão de saída (limite superior e inferior)
②Sensibilidade (mV/℃)
③Precisão na temperatura
④Corrente do circuito

PASSO 3: Vamos alterar a constante do circuito e simular

①Decida o número da peça
(1)Ｂ valor e sua tolerância
(2)Valor de resistência R25 e sua tolerância
②Simule o valor da resistência das periferias de um resistor fixo e sua tolerância

Propomos-lhe a melhor constante de circuito.

Resumo

O termistor NTC (tipo chip) é um sensor de temperatura que altera seu valor de resistência conforme a temperatura ambiente muda e é aplicado a dispositivos eletrônicos para detecção e compensação de temperatura.
Os termistores NTC estão disponíveis em vários tamanhos (01005~0603). Além disso, possui uma ampla faixa de valores de resistência e valores B.
Os termistores NTC têm tolerância estreita (± 1%) e alta precisão desde o início, e o valor da resistência não muda muito em condições de alta temperatura e umidade. Ele mantém alta precisão tanto no “estado inicial + ambiente de uso real”.
・Pode contribuir para um controle de temperatura altamente preciso em dispositivos eletrônicos.
Realizamos total suporte aos nossos clientes com simulação de projeto e/ou fornecimento de dados em nosso site oficial.
