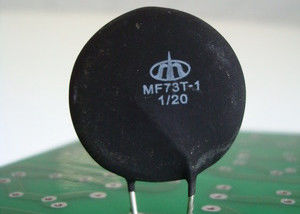

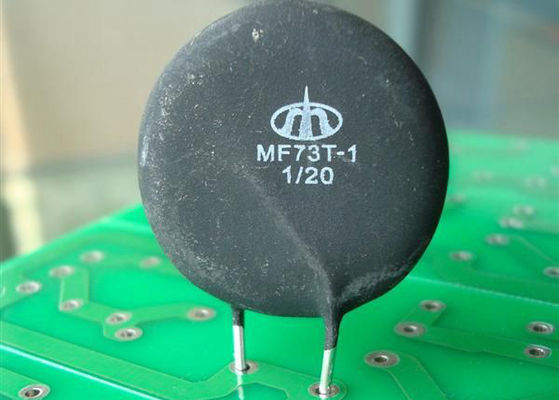

Ametherm SL322R025 Limitador de corrente de entrada de alta potência cruzada MF73T-1 2/25 NTC Termistor 2Ohm 25A 3300uF 5W 35mm Dia
Descrição
Os termistores Power NTC da série MF73T-1 fornecem supressão de corrente de entrada para eletrônicos sensíveis, como fontes de alimentação, UPS, inversores, etc.Conectando um MF73T-1 em série com a fonte de energia irá limitar as ondas de corrente tipicamente criados na virada.
- Não, não, não.
Descarregar- Não.
Aplicação
• Fornecedores de energia de comutação de alta potência, conversão de potência, potência UPS.
• Carregador de baterias de alta potência, carregador de baterias de veículos eléctricos.
• Luzes LED de alta potência, lâmpadas eletrónicas de poupança de energia de alta potência e outras lâmpadas.
Especificação para MF73T-1 2/25
| Nome do produto |
Limitador de corrente de entrada de alta potência NTC Thermistor |
| Número da parte |
MF73T-1 2/25 |
| Dimensão |
| D=41 mm no máximo |
F: 18±1,5 mm |
| L1:min.25mm |
T: 12 mm Max. |
| d: 2,0±0.05 |
|
|
| Material de chumbo |
Fios de cobre revestidos de estanho |
| Revestimento |
Resina de silicone |
| Resistência de energia zero a 25oC |
2Ω±20% |
| B Valor 25/50 |
2600 ± 10% |
| Corrente máxima em estado estacionário |
25A |
| Max. Capacidade 240Vac |
3300 uF |
| Coeficiente de dissipação térmica |
45 mW/°C |
| Constante de tempo térmico |
280 Sec. |
| Resistir à tensão 500V/AC 1min |
Sem avarias ou flashover |
| Resistência de isolamento 500V/DC 1min |
≥ 500MΩ |
| Temperatura de funcionamento |
-40°C 200°C |
| Potência nominal máxima |
5.0W |
Os assuntos precisam de atenção
1 O presente medicamento USOS: inibição da corrente de sobretensão;
2 Quando a soldadura do ferro de solda, o local de soldadura pelo menos 2 mm de distância da camada de revestimento e a temperatura de soldadura deve ser inferior a 360 °C, tempo de soldadura < 3 s
3Temperatura de armazenamento: -10°C ∼40°C;umidade de armazenamento: ≤ 75% RH;
4 Evite corrosão do ar ou luz solar
Conservar novamente após abertura da embalagem.
6 Prazo de validade: 1 ano
Características
• Pequena dimensão, alta potência, protecção contra correntes de sobretensão fiável.
• Constante de material elevada (valor B),
• Baixa resistência residual
• Corrente constante elevada, longa duração, alta fiabilidade
• Conveniente para instalação de PCB, ampla gama de funcionamento

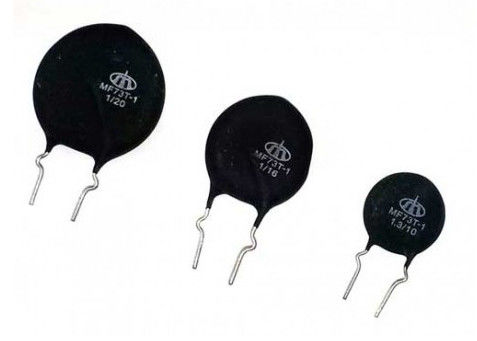

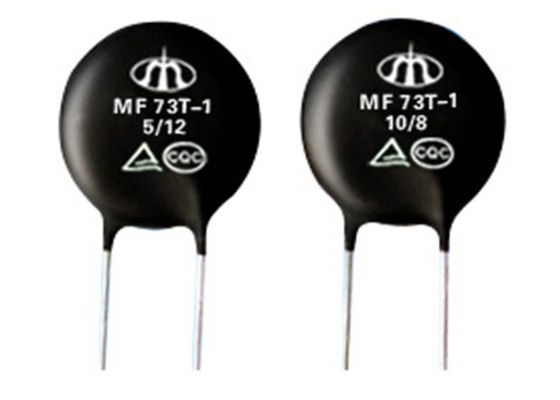

MF73T-1 série NTC Thermistor Número das peças
Dimensão do termistor NTC da série MF73T-1(mm)
| |
D15 |
D20 |
D25 |
D30 |
D35 |
| Dimensões do chip |
ø 15 |
ø 20 |
ø 25 |
ø 30 |
ø 35 |
| (Dmax) |
17.5 |
22.5 |
29 |
36 |
41 |
| Diâmetro global (mm) |
| (Tmax) |
6 |
7 |
8 |
8.5 |
10 |
| Espessura (mm) |
| (F ± 1,5) |
7.5 |
10 |
10 |
10 |
* 18 |
18 |
| Pico (mm) |
| (d ± 0,05) |
0.8 |
1 |
1 |
1.2 |
* 1.6 |
1.8 |
* 2.0 |
| Dia de chumbo (mm) |
| (L) min |
25 |
25 |
25 |
25 |
25 |
| Duração dos cabos (mm) |
| (L1) min |
17 |
17 |
17 |
|
|
| Duração dos cabos (mm) |
| Lideranças padrão |
(I) |
(II) |
(II) |
(II) |
(II) |
| Figura |
Um percalço interior. |
Direita. |
Direita. |
Direita. |
Direita. |
| Lideranças opcionais |
(II) |
(III) |
(III) |
|
|
| Figura |
Direita. |
Fora da perversão |
Fora da perversão |
|
|
| Peso (g). |
3.1 |
6.2 |
8.8 |
20.5 |
28.8 |
| Aproximadamente |
Ilustração:Em geral, é utilizado o fio de chumbo longo, ver figura II * Padrão
Especificações técnicas dos termistores NTC da série MF73T-1
Temperatura de funcionamento: -55~200°C
Parte N.O.
MF73T-1 |
Res + 20%
(Ω) |
Max. Constante.
Corrente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
ø15 mm Diâmetro do chip MF73T-1 Série NTC Thermistor
Potência nominal máxima Pmax (W): 3.5
Coeficiente de dissipação (mW/†C): ≥ 22
Constante de tempo térmico (S): ≤ 75 |
| 1.3/10 |
1.3 |
10 |
0.034 |
| 1.5/10 |
1.5 |
10 |
0.036 |
| 2.5/9.5 |
2.5 |
9.5 |
0.044 |
| 5/8 |
5 |
8 |
0.058 |
| 6/7 |
6 |
7 |
0.069 |
| 7/7 |
7 |
7 |
0.078 |
| 8/7 |
8 |
7 |
0.084 |
| 10/7 |
10 |
7 |
0.098 |
| 12/6 |
12 |
6 |
0.116 |
| O que fazer? 15/6 |
16 |
6 |
0.129 |
| 20/6 |
20 |
6 |
0.136 |
| 30/5 |
30 |
5 |
0.165 |
| 47/4 |
47 |
4 |
0.257 |
| 120/2.5 |
120 |
2.5 |
0.652 |
Parte N.O.
MF73T-1 |
Res + 20%
(Ω) |
Max. Constante.
Corrente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
Ø20 mm Diâmetro do chip MF73T-1 Série NTC Thermistor
Potência nominal máxima Pmax (W): 5.0
Coeficiente de dissipação (mW/†C): ≥ 28
Constante de tempo térmico (S): ≤ 110 |
| 0.7/16 |
0.7 |
16 |
0.026 |
| 1 / 16 |
1 |
16 |
0.027 |
| 1.5/15 |
1.5 |
15 |
0.030 |
| 2/14 |
2 |
14 |
0.035 |
| 2.5/13 |
2.5 |
13 |
0.038 |
| 3/12 |
3 |
12 |
0.040 |
| 4/12 |
4 |
12 |
0.043 |
| 4.7/12 |
4.7 |
12 |
0.046 |
| 5/12 |
5 |
12 |
0.047 |
| 6/11 |
6 |
11 |
0.052 |
| 6.8/10 |
6.8 |
10 |
0.055 |
| 7/9 |
7 |
9 |
0.056 |
| 10/8 |
10 |
8 |
0.085 |
| 12/7.5 |
12 |
7.5 |
0.098 |
| O que fazer? 15/7 |
15 |
7 |
0.112 |
| 18/7 |
18 |
7 |
0.123 |
| 20/7 |
20 |
7 |
0.132 |
Parte N.O.
MF73T-1 |
Res + 20%
(Ω) |
Max. Constante.
Corrente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
ø25 mm Diâmetro do chip MF73T-1 Série NTC Thermistor
Potência nominal máxima Pmax (W): 7.0
Coeficiente de dissipação (mW/†C): ≥ 30
Constante de tempo térmico (S): ≤ 130 |
| 0.5/22 |
0.5 |
22 |
0.017 |
| 0.7/22 |
0.7 |
22 |
0.017 |
| 1/20 |
1 |
20 |
0.021 |
| 1.5/19 |
1.5 |
19 |
0.024 |
| 2/18 |
2 |
18 |
0.026 |
| 2.5/16 |
2.5 |
16 |
0.029 |
| 3/15.5 |
3 |
15.5 |
0.032 |
| A Bíblia, 15/4 |
4 |
15 |
0.039 |
| 4.7/14 |
4.7 |
14 |
0.044 |
| 5/14 |
5 |
14 |
0.047 |
| 6.8/12 |
6.8 |
12 |
0.061 |
| 7/11 |
7 |
11 |
0.064 |
| 8/10 |
8 |
10 |
0.079 |
| 10/10 |
10 |
10 |
0.084 |
| 12/9 |
12 |
9 |
0.102 |
| O que fazer? 15/8 |
15 |
8 |
0.117 |
| 18/8 |
18 |
8 |
0.132 |
| 20/8 |
20 |
8 |
0.132 |
Parte N.O.
MF73T-1 |
Res + 20%
(Ω) |
Max. Constante.
Corrente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
ø30 mm Diâmetro do chip MF73T-1 Série NTC Thermistor
Potência nominal máxima Pmax (W): 8.0
Coeficiente de dissipação (mW/†C): ≥ 40
Constante de tempo térmico (S): ≤ 190 |
| 0.5/30 |
0.5 |
30 |
0.013 |
| 1/30 |
1 |
30 |
0.014 |
| 1.5/25 |
1.5 |
25 |
0.016 |
| 2/23 |
2 |
23 |
0.019 |
| 2.5/20 |
2.5 |
20 |
0.023 |
| 3/19.5 |
3 |
19.5 |
0.026 |
| 4/19 |
4 |
19 |
0.031 |
| 4.7/18 |
4.7 |
18 |
0.035 |
| 5/17 |
5 |
17 |
0.037 |
| 6.8/16 |
6.8 |
16 |
0.043 |
| A Bíblia, 15/7 |
7 |
15 |
0.044 |
| 8/14 |
8 |
14 |
0.049 |
| 10/13 |
10 |
13 |
0.056 |
| 12/12 |
12 |
12 |
0.067 |
| O que fazer? 15/11 |
15 |
11 |
0.078 |
| 18/10 |
18 |
10 |
0.092 |
| 29/9 |
20 |
9 |
0.113 |
Parte N.O.
MF73T-1 |
Res + 20%
(Ω) |
Max. Constante.
Corrente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
ø35 mm Diâmetro do chip MF73T-1 Série NTC Thermistor
Potência nominal máxima Pmax (W): 9.0
Coeficiente de dissipação (mW/†C): ≥ 55
Constante de tempo térmico (S): ≤ 280 |
| 0.5/32 |
0.5 |
32 |
0.01 |
| 1/32 |
1 |
32 |
0.011 |
| 1.5/28 |
1.5 |
28 |
0.013 |
| 2/25 |
2 |
25 |
0.017 |
| 2.5/23 |
2.5 |
23 |
0.020 |
| 3/8 |
3 |
22 |
0.023 |
| 4/21 |
4 |
21 |
0.026 |
| 4.7/20 |
4.7 |
20 |
0.029 |
| 5/19 |
5 |
19 |
0.030 |
| 6.8/18 |
6.8 |
18 |
0.035 |
| 7/17 |
7 |
17 |
0.037 |
| 8/16 |
8 |
16 |
0.041 |
| A Bíblia, 1/10 |
10 |
15 |
0.045 |
| 12/14 |
12 |
14 |
0.051 |
| O que fazer? 15/13 |
15 |
13 |
0.060 |
| 18/11 |
18 |
11 |
0.072 |
| 20/10 |
20 |
10 |
0.089 |
