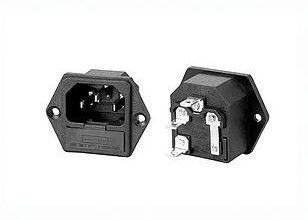

O VDE do UL CUL aprovou os soquetes bondes 250V 15A do IEC 60320 da entrada da C.A. C14 com o suporte do fusível de cartucho do vidro de 10A 5x20mm

Parâmetros principais

Padrão: IEC 60320 C14
Avaliação: C.A. de 15A 250V/C.A. de 10A 250V
Resistência de isolação: Minuto de 100MΩ 500V DC/1
Força dielétrica: minuto de 2000V AC/1
Material do alojamento: 94V-2~V-0 termoplástico

Suporte do fusível: 5x20 fusível de vidro 10A 250V

Dimensão (milímetro)

Produtos do IEC 60320

Usar componentes do IEC 60320 em projetos de produto bondes pode ser benéfica ao exportar para mercados globais. Os padrões do IEC 60320 são umas séries de padrões específicos aos conectores, às entradas, aos conectores da tomada, e às tomadas.
Há um número de benefícios que podem ser ganhados para um desenhista do equipamento ao seguir padrões do IEC 60320. O IEC 60320 é a relação comum do conector durante todo o mundo industrializado. Simplifica a tarefa de especificar um conector para usar-se em um grupo de cabo junto com uma tomada país-específica. O IEC 60320 igualmente fornece uma estrutura padrão ao trabalho para do projeto e dos testes de produto. Estes conectores ajudam a impedir as conexões impróprias pelas configurações de projeto elas mesmas. Fornecem um conector uniforme para tensões similares, assim assegurando uma conexão segura. Um outro benefício é que os padrões do IEC 60320 estão aceitados globalmente.
A entrada da alimentação CA do IEC 60320 é os meios os mais de uso geral de conectar um grupo de cabo destacável a bonde ou aos equipamentos eletrônicos. Projetando uma entrada do poder do IEC 60320 em um produto, o fabricante pode unir um grupo de cabo (por exemplo uma tomada país-específica em uma extremidade e um conector do IEC na outro extremidade) apenas antes da expedição. Isto permite que o fabricante de equipamento faça um dispositivo para a venda mundial.

Projetando produtos com os conectores C13 do IEC 60320 e as entradas C14

Usar componentes globalmente-aceitados do sistema de energia, tais como conectores do IEC 60320 e entradas, em um projeto de produto pode ajudar a expandir oportunidades de negócio.

Aplicação

O IEC 60320 é um grupo de padrões do IEC (comissão eletrotécnica internacional) que especifica componentes para a conexão de cabos da fonte de alimentação ao equipamento bonde até 250V. A entrada da alimentação CA do IEC 60320 é os meios os mais de uso geral de conectar um grupo de cabo destacável a bonde ou aos equipamentos eletrônicos. O sistema do IEC 60320 é usado durante todo o mundo industrializado. Projetando uma entrada do poder do IEC 60320 em um produto, o fabricante pode unir um grupo de cabo país-específico (por exemplo uma tomada país-específica em uma extremidade com um conector do IEC 60320 na outra extremidade) apenas antes da expedição. Isto pode permitir que o fabricante de equipamento faça um produto que possa ser usado em mercados globais.

Conectores e entradas do IEC 60320

Entre os componentes dentro do sistema do IEC 60320 são os conectores e as entradas. Um conector é a extremidade do poder da tomada de um cabo que fornece o poder ao equipamento através da conexão a uma entrada. A conexão de poder da entrada no equipamento é chamada a entrada. É o dispositivo da conexão que fornece o acesso para que a eletricidade entre no equipamento.
Igualmente sabido como acopladores do dispositivo, um conector e uma entrada permitem o uso de entradas padrão e de grupos de cabo país-específicos. Isto permite que os fabricantes produzam o mesmo dispositivo para muitos mercados, onde somente o grupo de cabo tem que ser mudado para um mercado particular.
Cada tipo de conector e de entrada é identificado pela letra “C” seguida por um número. O número para a entrada do dispositivo é uma mais alta do que o número do conector correspondente.

Conector C13 e entrada C14

O conector C13 e a entrada C14 são dois dos componentes os mais comuns do IEC 60320 usados em Interpower. O estilo da montagem para o conector C13 é cabo-montagem. A entrada C14 está disponível como uma parafuso-montagem ou um a pressão-em.

Conector C13	Entrada C14

Os conectores C13 oferecidos por Interpower são avaliados no international 10A/250VAC e no 15A/250VAC America do Norte com uma avaliação da temperatura até de 70°C.
As entradas C14 são avaliadas igualmente no international 10A/250VAC e no 15A/250VAC America do Norte com uma avaliação da temperatura até de 70°C.
Em Interpower, há cinco configurações diferentes disponíveis para as versões retas dobrada e uma do conector-quatro C13. Se o espaço é limitado entre o equipamento e a parede ou se o comprimento do cabo precisa de ser mantido a um mínimo, um conector angular pode ajudar em um roteamento mais seguro do cabo, ajudando manter o cabo de tornar-se comprimido ou tangled.
Os usos comuns para a entrada de C13 connector/C14 incluem o equipamento médico, o equipamento de teste, e o equipamento da TI, junto com dispositivos comerciais, alguns aparelhos eletrodomésticos, centros de dados, dispositivos da distribuição de poder, e equipamento profissional do alimento, para nomear alguns.
