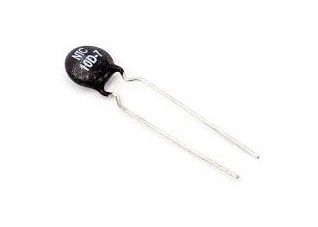

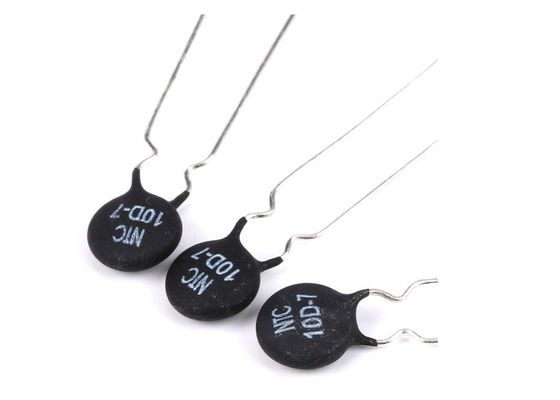

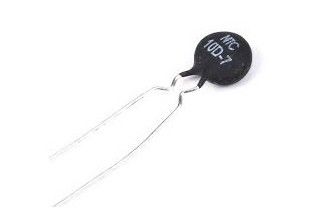

Corrente de impulso que limita MF72 a supressão de Posistor do resistor térmico do disco NTC 10D-7 10D7 do resistor do termistor do poder NTC
Descrição
Este produto suprime eficazmente as correntes de impulso que são geradas ao comutar reguladores do poder
são girados sobre.
O termistor de NTC tem que ser conectado em série ao circuito da fonte de energia para evitar a corrente de impulso no o instante em que os circuitos eletrônicos são girados sobre. O dispositivo pode eficazmente suprimir a corrente de impulso, e seu consumo da resistência e da potência pode extremamente ser reduzido em seguida que com o efeito contínuo da corrente de modo a para não afetar a corrente normal do trabalho. Consequentemente o termistor do poder NTC é o instrumento o mais conveniente e o mais eficiente limitar a corrente de impulso e proteger os dispositivos eletrónicos da danificação.
Características
1. A ligação não é contida no elemento cerâmico, nas terminações, na solda para a conexão interna e na resina do revestimento.
2. O mais apropriado para fontes de alimentação de menos do que as características excelentes da recuperação 100W 3. devido ao revestimento da resina com características de calor excelentes
4. altamente confiável
Aplicações
1. Fontes de alimentação do interruptor
2. monitores do CRT
3. televisões de cor
4. fontes de alimentação do VCR
5. Outros circuitos de poder
Parâmetros e dimensão principais
| P/N |
Avaliado Resistência |
(a) | D | L | F |
Dimensões (Unidade: milímetro) |
|
|
Máximo Constante Corrente do estado |
Dmax | Lmin | F±1 | Tmax | d | ||
| 5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
| 8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
| 10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
| 12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
| 16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
| 20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
| 22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
| 33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
Circuito da aplicação
Determinação da corrente permissível
VIGOR DAS TERMINAÇÕES
As ligações cumprem as exigências de IEC 60068-2-21.
| Teste | Condições de teste | Observações |
| Resistência à tração | Teste Ua1: Prenda o corpo com uma força aplicado a cada ligação 10 [N] para 10 [s] |
Nenhum dano visível |
| Força de dobra | Teste Ub: Prenda o corpo com dois 90°-bends dentro sentido oposto em uma força de 10 [N] |
Nenhum dano visível (Descasque fora do revestimento ao longo do conduza aceitado) |
Exigências mecânicas
| Artigo | Exigências | Teste o método |
| 1.Solder-ability | Os terminais serão estanhados uniformemente, e seu area≥95% | Mergulhando terminais do theNTC a uma profundidade de 15mm em um banho de solda de 245±5℃ e ao lugar de 6mm longe do corpo de NTC para 3±0.5s (veja IEC68-2-20 /GB2423.28 Ta) |
| 2.Resistance ao calor de solda |
Dano mecânico não visível. ΔR/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Mergulhando os terminais de NTC a uma profundidade de 15mm em um banho de solda de 260±5℃ e ao lugar para 6mm abaixo do corpo de NTC para 3±0.5s.After recovering4-5h sob 25±2℃. O valor avaliado RN da resistência do poder zero será medido. (Veja a TB de IEC68-2-20 /GB2423.28) |
| 3.Strength do terminal da ligação |
Nenhum estoire ΔR/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Prenda o corpo e aplique uma força gradualmente a cada ligação até 10N e então mantenha-a para 10sec, guarde-ao corpo e aplique-a uma força a cada ligação até 90°slowly em 5N na direção da linha central da ligação e mantenha-a então para 10sec, e faça-a isto na repetição oposta do sentido para o outro terminal. Após ter recuperado 4~5h sob 25±2℃, o valor avaliado RN da resistência do poder zero será medido. (Veja IEC68-2-21/GB2423.29 A/Ub) |
Teste de confiança
| Artigo | Exigências | Teste o método |
| 1.Temp. Teste de ciclo |
Dano mecânico não visível. ΔRN/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Ta: - TB de 40±3℃/30min→25±2℃/5min→: ciclos de 160±3℃/30min→25±2℃/5min: 5times Após ter recuperado 4~5 h sob 25±2℃, o valor avaliado RN da resistência do poder zero será medido. |
| teste de ciclo 2.Electrical |
Temp ambiental. Escala: 25℃±2℃. Ciclos: 2,000times de ligar/desligar: s 5 s/55 Corrente do teste: 7A Após ter recuperado 4~5h sob 25±2℃, o valor avaliado RN da resistência do poder zero será medido. |
|
| (resistência) testes 3.LoadLife |
Temp ambiental. Escala: 25℃±2℃; 7A/1,000±24h Após ter recuperado 4~5 h sob 25±2℃, o valor avaliado RN da resistência do poder zero será medido. |
|
| 4. Testes da umidade |
Dano mecânico não visível. ΔRN/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Temp ambiental. escala: 40℃±2℃ R.H.: 93±3%, energizado tempo: 1000±24 h Após ter recuperado 4~5 h sob 25±2℃, o valor avaliado RN da resistência do poder zero será medido. |
