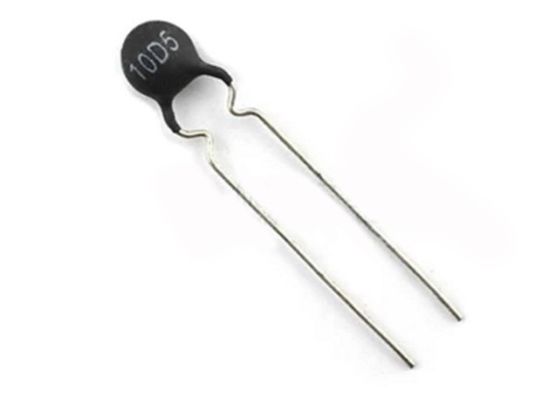

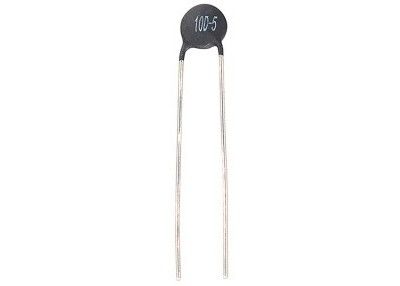

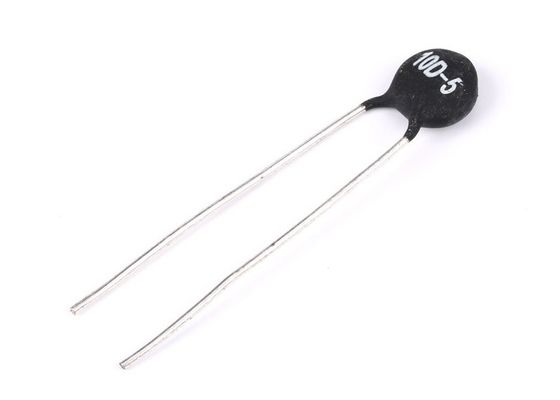

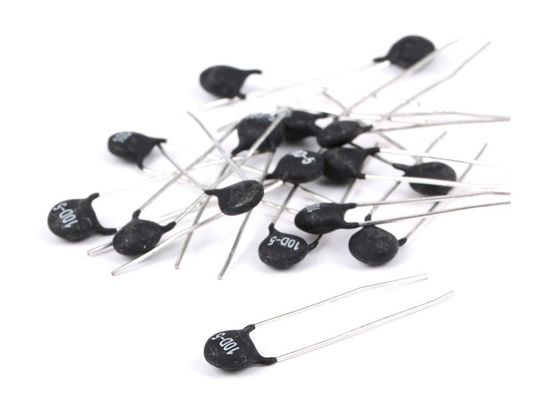

Através da microplaqueta MF72 10D-5 10Ohm 5mm do termistor do poder NTC do furo 0.7A lançam o resistor negativo do coeficiente de temperatura 6mW de 5mm

ESBOÇO

Este é um resistor negativo do coeficiente de temperatura cuja a resistência mude com mudanças de temperatura ambiental. O termistor compreende 2 ou 4 tipos de óxidos de metal do ferro, do níquel, do cobalto, do manganês e do cobre, sendo dado forma e aglomerado na alta temperatura (1200 1500)

Aplicações

Fonte de alimentação da conversão, poder do interruptor, poder de UPS, tipos do heter bonde, lâmpadas de poupança de energia eletrônicas, reator eletrônico etc. todos os tipos do proterction do cicuit do poder de equipamentos eletrônicos, do proterction do filamento do CRT, do bulbo e das outras lâmpadas da iluminação.

Dimensão e desempenhos

Que é um termistor de NTC?

Um termistor é essencialmente um resistor que mude sua resistência elétrica em temperaturas de variação. O nome é derivado de uma mistura de thermal e de resistor. Estão usados nas máquinas de lavar, nos secadores da queda e mesmo nos refrigeradores e nos congeladores enquanto os termostatos ou a segurança sensível à temperatura cortam dispositivos. Porque sua resistência elétrica em várias temperaturas é sabida, é fácil para o dispositivo monitorar um termistor e detectar quando determinadas temperaturas são alcançadas.

Como testar um termistor de NTC

A menos que você puder ver um fio veio frouxamente você é pouco suscetível de ver fisicamente erradamente qualquer coisa. O diagnóstico é feito medindo a resistência com um medidor da continuidade (ou o multi). Eu não posso dar leituras para todos os termistores porque variam, especialmente em tipos diferentes de dispositivo, mas você deve poder obter uma leitura através de ambos os terminais. Se é circuito completamente aberto é provável ser defeituoso.

As leituras no termistor do NTC de uma máquina de lavar por exemplo podem ser algo como 12000 ohms em 25°C ou 3243 ohms 60 no ° C. A resistência em 0 ° C pode ser mais como 36000 ohms. Contudo, pode ser possível para leituras esta presente mas incorreto. Por exemplo, as figuras que da resistência eu posso ver em um manual velho da máquina de lavar de Hotpoint qualificam as leituras da resistência dizendo mais ou menos 6% para a resistência em 0° para baixo ao plus or minus 2% para a resistência em 60° que implica que as leituras fora destes parâmetros estão incorretas. Consequentemente sem a leitura exata esperada para nenhum termistor individual você não pode ser certo se está correto ou não.

Se você não obtém nenhuma leitura da resistência de todo (circuito aberto) então que ele é provavelmente defeituoso mas você deve pelo menos verificá-lo em temperaturas diferentes colocando um em uns pires da água morna por exemplo e com cuidado adicionando fervido recentemente. Mais quente a temperatura menos resistência deve ser medido.

Que NTC representa?

NTC representa o coeficiente de temperatura negativo que significa basicamente que sua resistência elétrica diminui com temperatura crescente.
