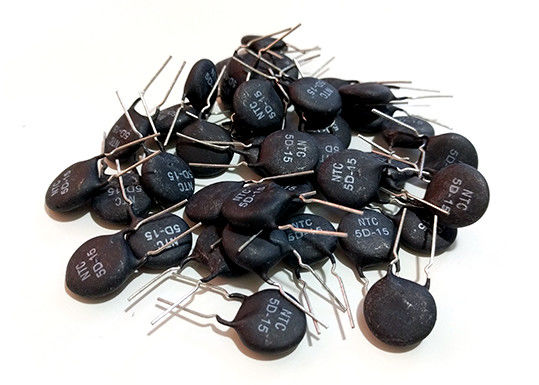

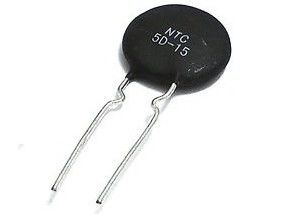

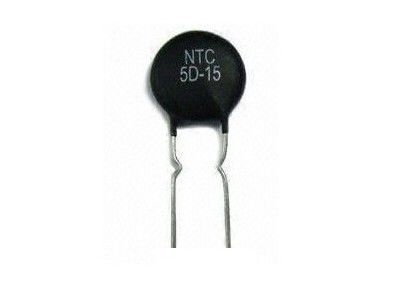

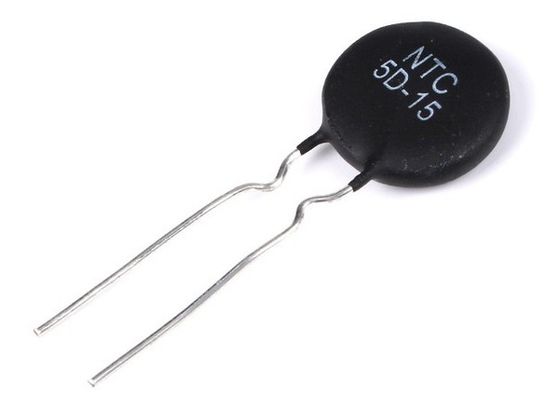

Corrente de impulso que limita o resistor térmico 5Ohm 6A 15mm de sensor de temperatura do termistor do limitador atual MF72 5D-15 NTC do Inrush
Introdução da produção
MF72 o termistor do poder NTC é um tipo do elemento cerâmico do semicondutor que faça na maior parte do material do óxido de metal da transição, e pertence aos termistores negativos da temperatura. Quando você ajusta em um equipamento bonde, a corrente de impulso pode ser contida por um termistor do poder NTC conectado em série com o circuito de poder. Devido à ação de continuação da corrente, a temperatura do termistor do poder NTC que aumenta, a resistência deixará cair rapidamente a um valor pequeno, o poder consumido pode ser ignorada. Assim não pode afetar a corrente de funcionamento normal. Consequentemente, usar o termistor do poder NTC é o mais eficazmente um amd a maioria breve de medida conter a corrente de impulso, protegendo o equipamento bonde da destruição.
APLICAÇÃO
Fonte de alimentação de Convension, poder do interruptor, tipos do calefator bonde, lâmpadas de poupança de energia eletrônicas, reator eletrônico etc. Todos os tipos da proteção de circuito do poder de equipamentos eletrônicos, da proteção do filamento de todos os tipos do RT, da exposição, do bulbo e das outras lâmpadas da iluminação.
Características
1. Tamanho pequeno, poder forte e capacidade forte de proteção da corrente de impulso.
2. resposta rápida à corrente de impulso.
3. a constante material grande (valor de B), pequena permanece resistência.
4. longevidade do serviço, confiança alta.
5. série integral, escala de funcionamento extensiva
Parâmetros e dimensão principais (milímetros)
P/N |
Avaliado Resistência |
(a) | D | L | F |
Dimensões (Unidade: milímetro) |
|
Máximo Constante Corrente do estado |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
3D-9 | 3 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
60D-9 | 60 | 0,8 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
2.5D-11 | 2,5 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
3D-11 | 3 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
4D-11 | 4 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
5D-11 | 5 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
6D-11 | 6 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
8D-11 | 8 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
10D-11 | 10 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
12D-11 | 12 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
16D-11 | 16 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
20D-11 | 20 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
22D-11 | 22 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
30D-11 | 30 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
33D-11 | 33 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
1.3D-13 | 1,3 | 7 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-13 | 1,5 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
3D-13 | 3 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
4D-13 | 4 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
5D-13 | 5 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
6D-13 | 6 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
7D-13 | 7 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
8D-13 | 8 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
10D-13 | 10 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
12D-13 | 12 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
15D-13 | 15 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
16D-13 | 16 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
20D-13 | 20 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
30D-13 | 30 | 2,5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
47D-13 | 47 | 2 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.3D-15 | 1,3 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-15 | 1,8 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
3D-15 | 3 | 7 | 16,5 | 25 | 7,5 | 6 | 0,78 |
5D-15 | 5 | 6 | 16,5 | 25 | 7,5 | 6 | 0,78 |
6D-15 | 6 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
7D-15 | 7 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
8D-15 | 8 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
10D-15 | 10 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
12D-15 | 12 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
15D-15 | 15 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
16D-15 | 16 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
20D-15 | 20 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
30D-15 | 30 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
33D-15 | 33 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
47D-15 | 47 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
50D-15 | 50 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
0.7D-20 | 0,7 | 12 | 21,5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1,3 | 9 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2,2 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2,5 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21,5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26,5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26,5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26,5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26,5 | 25 | 10/7.5 | 8 | 1 |
Observação: A menos que a indicação particular, a tolerância permissível da resistência do Zero-poder Rated for ±20%.
