Tipo personalizado U de sensor de temperatura da superfície do dispositivo médico de ponta de prova Sensor 100k 1% montagem do parafuso do conector da forquilha de Thermistor de 3950 NTC

Descrição

Existem quatro tipos principais de sensores de temperatura: termopares, termistores, detectores de temperatura de resistência (RTD) e sensores de temperatura IC. O sensor de temperatura IC também inclui saída analógica e saída digital.
O uso de sensores de temperatura: eletrodomésticos, panelas de arroz, aquecedores, carros, carros elétricos, máquina de leite de soja, máquina de café, queimador, máquina de lavar louça, máquina de desinfecção, máquina de lavar roupa, sistema de controle de temperatura do carro, equipamentos médicos, nova medição da temperatura corporal , equipamento de comunicação Ar condicionado, aquecedor elétrico de água, freezer, bateria do telefone móvel, carregador, fogão de indução, chaleira, ar condicionado, aquecedor elétrico de água, freezer, chave de fenda elétrica, armário de desinfecção, forno elétrico, alarme de incêndio, armazenamento de alimentos, marinho bem, a medição da temperatura do glaciar, militar e outros campos.

Dimensão (mm)

Características

Nova tecnologia, desempenho estável, trabalho a longo prazo
Gama de parâmetros: R25: (1,0 a 1000) KΩ, B25 / 85: (2000 a 4500) K
Alta precisão
Processo de vedação dupla, com bom isolamento e impacto anti-mecânico, capacidade anti-flexão, alta confiabilidade
Amplamente utilizado em condicionadores de ar, geladeiras, aquecedores de água, chaleira elétrica, forno elétrico, panelas de arroz, fornos de microondas e outros produtos

Especificações

Resistência (R25 ° C) Intervalo (KΩ): 0,1 a 1000 KΩ
Resistência (R25 ℃) Desvio permitido (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Faixa de valores B (K): 3100 a 4500K
O valor B permite erro (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Use o intervalo de temperatura (℃): - 30 ℃ a 120 ℃ (-22 a 248 ℉)
Fator de dissipação (no ar parado) (mW / ° C): ≥ 2,0 mW / ° C
Constante de tempo térmica: (no ar parado) (S): ≤ 30S

APLICAÇÃO

1, condicionadores de ar, refrigeradores, Freezers.
2, aquecedores de água, aquecedores de água potável, aquecedores de ar, arruelas, casos de desinfecção.
3, máquinas de lavar, secadores, thermotanks.

4, dispositivos médicos

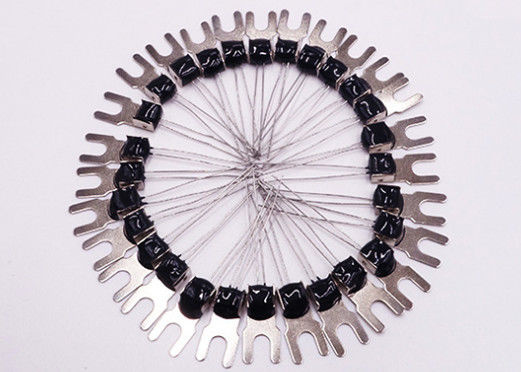

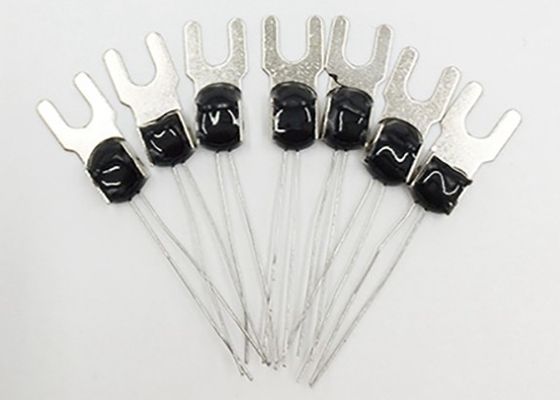

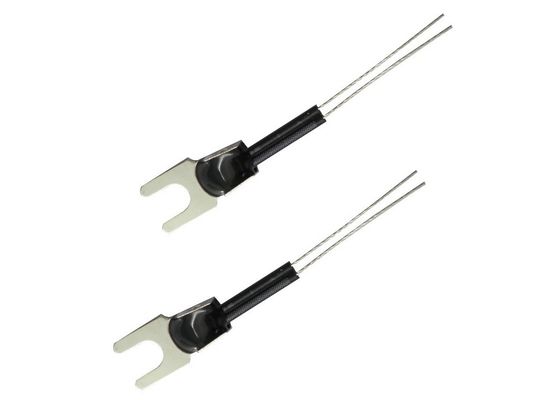

Fotos do produto

4 tipos mais comuns de sensor de temperatura

Um sensor de temperatura desempenha um papel importante em muitas aplicações. Por exemplo, manter uma temperatura específica é essencial para o equipamento usado para fabricar medicamentos, aquecer líquidos ou limpar outros equipamentos. Para aplicações como essas, a capacidade de resposta e a precisão do circuito de detecção podem ser críticas para o controle de qualidade.

Mais freqüentemente, entretanto, a detecção de temperatura é parte da confiabilidade preventiva. Por exemplo, embora um appliance possa não realizar atividades de alta temperatura, o próprio sistema pode estar sob risco de superaquecimento. Esse risco surge de fatores externos específicos, como um ambiente operacional severo ou fatores internos, como o autoaquecimento da eletrônica. Ao detectar quando ocorre superaquecimento, o sistema pode tomar medidas preventivas. Nesses casos, o circuito de detecção de temperatura deve ser confiável acima da faixa de temperatura de operação esperada para a aplicação.

Tipos de Sensores de Temperatura

A detecção de temperatura é a base de todas as formas avançadas de controle e compensação de temperatura. O circuito de detecção de temperatura monitora a temperatura ambiente. Pode, então, notificar o sistema sobre a temperatura real ou, se o circuito de detecção for mais inteligente, quando ocorrer um evento de controle de temperatura. Quando um limite específico de alta temperatura é excedido, uma ação preventiva pode ser tomada pelo sistema para reduzir a temperatura. Um exemplo disso é ligar um ventilador.

Da mesma forma, um circuito de detecção de temperatura pode servir como núcleo de uma função de compensação de temperatura. Considere um sistema como o equipamento de medição de líquidos. A temperatura, neste caso, afeta diretamente o volume medido. Ao considerar a temperatura, o sistema pode compensar os fatores do ambiente em mudança, permitindo que ele funcione de maneira confiável e consistente. Existem quatro tipos de sensores de temperatura comumente usados:

1. Termistor negativo do coeficiente de temperatura (NTC)

Um termistor é um resistor termicamente sensível que exibe uma mudança grande, previsível e precisa na resistência correlacionada às variações de temperatura. Um termistor NTC fornece uma resistência muito alta a baixas temperaturas. Conforme a temperatura aumenta, a resistência cai rapidamente. Como um termistor NTC experimenta uma mudança tão grande na resistência por ° C, pequenas mudanças na temperatura são refletidas muito rapidamente e com alta precisão (0,05 a 1,5 ° C). Devido à sua natureza exponencial, a saída de um termistor NTC requer linearização. A faixa operacional efetiva é de -50 a 250 ° C para termistores encapsulados a gás ou 150 ° C para padrão.

2. Detector de temperatura de resistência (RTD)

Um RTD, também conhecido como termômetro de resistência, mede a temperatura correlacionando a resistência do elemento RTD com a temperatura. Um RTD consiste em um filme ou, para maior precisão, um fio enrolado em torno de um núcleo de cerâmica ou vidro. Os RTDs mais precisos são feitos usando platina, mas RTDs de baixo custo podem ser feitos de níquel ou cobre. No entanto, níquel e cobre não são tão estáveis ​​ou repetíveis. Os RTDs de platina oferecem uma saída bastante linear que é altamente precisa (0,1 a 1 ° C) entre -200 e 600 ° C. Embora forneçam a maior precisão, os RTDs também tendem a ser os sensores de temperatura mais caros.

3. Termopar

Este tipo de sensor de temperatura consiste em dois fios de metais diferentes conectados em dois pontos. A variação da tensão entre esses dois pontos reflete mudanças proporcionais na temperatura. Os termopares não são lineares, exigindo conversão quando usados ​​para controle e compensação de temperatura, normalmente realizados usando uma tabela de pesquisa. A precisão é baixa, de 0,5 a 5 ° C. No entanto, eles operam em toda a faixa de temperatura mais ampla, de -200 a 1750 ° C.

4. Sensores baseados em semicondutores

Um sensor de temperatura baseado em semicondutor é colocado em circuitos integrados (ICs). Esses sensores são efetivamente dois diodos idênticos com voltagem sensível à temperatura versus características de corrente que podem ser usados ​​para monitorar mudanças na temperatura. Eles oferecem uma resposta linear, mas têm a menor precisão dos tipos básicos de sensor de 1 a 5 ° C. Eles também têm a resposta mais lenta (5 a 60 s) na faixa de temperatura mais estreita (-70 a 150 ° C).
