2 Way Automotive Car Boat Micro3 Multi Terminal 3Pin Mini Blade Fuse 5A 7.5A 10A 15A 32V Para bloqueio de suporte de torneira de fusível automático
Descrição

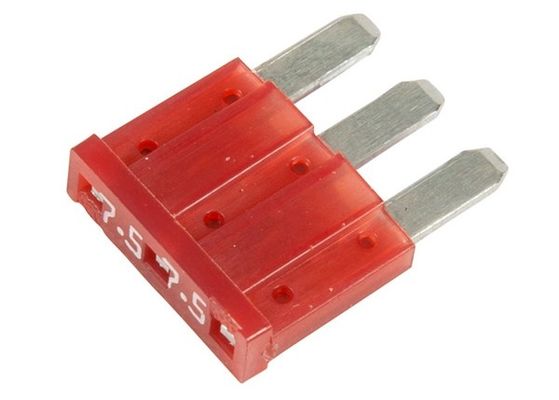

Os fusíveis Micro3 têm 3 terminais e 2 elementos de fusível com um terminal central comum.
Seu design sub-miniatura atende à necessidade de mais circuitos a serem protegidos, utilizando menos espaço.
Os fusíveis Micro3 são ideais para altas temperaturas em ambientes adversos, tornando os fusíveis Micro3 a escolha recomendada para proteção.
Características
Tamanhos adequados: 5, 7.5, 10 e 15 Amp.
Voltagem nominal: 32 VDC.
Classificação de interrupção: 1000A @ 32 VDC.
Temperatura de funcionamento: -40°C a 125°C.
Terminais: liga de zinco revestida com Ag.
Material da caixa: PA66.
RoHS.
Desenho em subminiatura
Nova norma para a protecção dos circuitos dos veículos
Economia de espaço - menor do que o fusível MINI®
Tamanho (mm)
Característica actual:Todas as classificações
| % da potência nominal de amperes ((A) |
Tempo de operação |
| MIN |
Max. |
| 110% |
100 horas. |
- |
| 135% |
0.75 segundos. |
120 segundos. |
| 160% |
0.25 segundos. |
50 segundos. |
| 200% |
0.15 segundos. |
Cinco segundos. |
| 350% |
0.04 segundos. |
0.5 segundos. |
| 600% |
0.02 segundos. |
0.1 segundo. |
Numeração das peças
| Classificação de amperes ((A) |
Número da parte |
Cores das casas |
Valor da resistência |
Queda de tensão |
| 5A |
1183 |
Tan |
16.9 mΩ |
110 mV |
| 7.5A |
1184 |
Castanho |
10.6 mΩ |
104 mV |
| 10A |
1185 |
Vermelho |
70,94 mΩ |
104 mV |
| 15A |
1186 |
Azul |
50,07 mΩ |
97 mV |
Curva de características do tempo atual
Um exemplo de aplicação - adicionar um circuito / auto blade fuse
Descrição
- Aplicações: LED de carro, caixa preta de carro, alarmes, arranque remoto de carro, localizadores de carro, aquecedores de blocos de motor, leitores de DVD, rádio por satélite, GPS, carregador de telemóvel...
Instalação rápida e fácil de acessórios adicionais de 12 V sem cortar fios.
Liga-se a um suporte de fusível existente, protege o circuito antigo e fornece um fio para o novo circuito.
- Para utilização com micro fusíveis de 3 pinos.
- Apenas seguradores, sem fusível incluído.
Especificações
- UL1015 16AWG.
- Comprimento: aprox. 32cm/12,6'
Como trocar um fusível numa tomada?
Para um plugue padrão, você precisará de uma chave de fenda (geralmente uma chave de fenda de cabeça plana, mas dependerá dos parafusos desse plugue em particular).
1) No sentido anti-horário, solte o parafuso ̇ normalmente este tipo de parafuso terá um parafuso central maior que mantém as metades das caixas juntas; esse é o ideal.Você pode não precisar remover todos os parafusos completamente como a parte de trás do plugue deve sair após algumas voltas dos parafusos.
2) Abrir a caixa e manter a parte de trás e o parafuso num local seguro para reinserir mais tarde.
3) Retire o fusível, você vai encontrar o fusível dentro de dois suportes de metal dentro do plugue, às vezes estes podem ser apertados e precisam ser prised fora,Não se preocupe se um dos pinos se levantar com ele inicialmente este só desliza de volta através da caixa uma vez que o fusível é removido.
4) Substitua o fusível antigo por um novo (assegurando-se de que é igual para igual ou de que realmente entende porque é que está a mudar, se é que está).
5)It’s often worth just checking the terminals (the small screws that hold the cables in the plug) are tight at this point – a loose connection can cause overheating and an increase in current which may be why the fuse blew initially). Apenas tente apertá-los com (geralmente) uma pequena chave de fenda de lâmina plana para se certificar de que eles são bonitos e apertados.
6) Retorna a tampa da tomada e parafuso com firmeza.
7)Se o fusível explodir novamente, pode haver uma falha elétrica não associada ao fusível.Recomendamos que um eletricista faça uma inspecção de segurança elétrica para verificar o produto.
