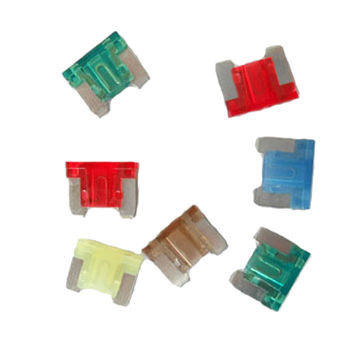

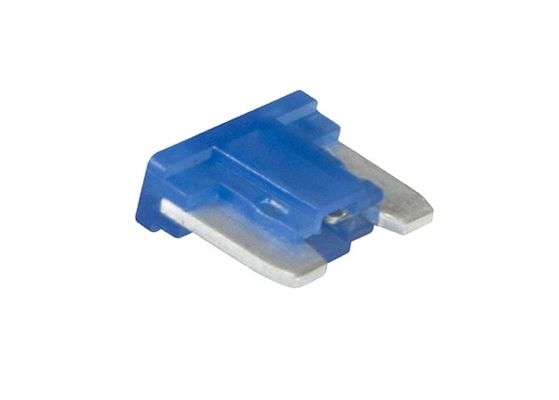

Fusível liga de zinco da lâmina do perfil baixo 10.9mm o mini avaliou o azul de 32VDC 58VDC 60VDC 15A para o automóvel de passageiros automotivo
Detalhes rápidos
Série | MINI perfil baixo |
Produto | Fusível da lâmina |
Avaliação atual | 15A |
Tensão que avalia a C.C. | C.C. 32V |
Estilo da montagem | Suporte |
Estilo da terminação | Lâmina |
Tipo do fusível | Meio/sopro normal |
Estilo do indicador | Janela do elemento |
Cor | Azul |
Temperatura de funcionamento mínima | -40 C |
Temperatura de funcionamento máximo | +125 C |
Comprimento | 10.9mm |
Dimensão
* atuação rápida, baixa tensão para até C.C. 32v
* material *Body: Plástico PA66.
*Metal: Liga de zinco
* padrão de acordo com SAE J2077/ISO 8820-9
* permitir mais funde na mesma quantidade de espaço

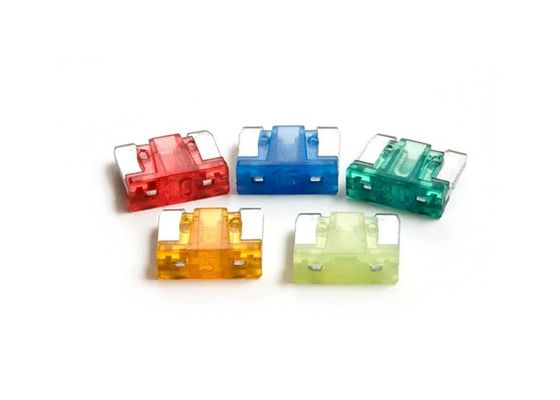

* Os fusíveis Cor-são codificados para a identificação fácil da amperagem.
* avaliação da tensão: 32 VDC
* avaliação de interrupção: 1000A @ 58 VDC
* variação da temperatura nivelada componente: -40˚C a +125˚C
* variação da temperatura do nível de sistema: -40˚C a +105˚C
105°C é uma exigência típica da temperatura do nível de sistema.
Características Tempo-atuais
Características Tempo-atuais | |||
% da avaliação | Minuto do tempo da abertura/(s) máximo | ||
MINUTO | Max | ||
110 | 4s | ||
135 | 0.75s | 1800s | |
200 | 0.15s | 5s | |
350 | 0.04s | 0.5s | |
600 | 0.02s | 0.1s |
Desempenhos bondes
Parte número |
Atual Avaliação (a) |
Abrigo Material Cor |
Tensão Gota (milivolt) |
Frio Resistência |
Mim ² t
(A2s)
|
AB10005 | 5 | Bronzeado | 116 | 10,91 | 25 |
AB10007.5 | 7,5 | Brown | 116 | 10,91 | 68 |
AB10010 | 10 | Vermelho | 109 | 7,70 | 93 |
AB10015 | 15 | Azul | 102 | 4,80 | 270 |
AB10020 | 20 | Amarelo | 98 | 3,38 | 380 |
AB10025 | 25 | Natural | 92 | 2,52 | 625 |
AB10030 | 30 | Verde | 84 | 1,97 | 1130 |
Geral
O fusível do perfil baixo MINI® tem características de desempenho similares porque o fusível do padrão MINI®. A altura total mais baixa permite mais economias do espaço e do peso. O fusível do perfil baixo MINI® é projetado acoplar-se com os terminais da ajustar-forquilha, que fornece o peso adicional e as economias materiais na caixa do fusível projetam eliminando a necessidade para terminais fêmeas da caixa.
Curvas características Tempo-atuais
Curva de Rerating da temperatura
Temperatura nivelada *Component = a temperatura ambiental máxima a que um único fusível sobreviverá. Isto não faz fator-no calor de uma caixa povoada do fusível, mas inclui o calor da carga atual com rerating apropriado.
** A temperatura do nível de sistema representa a temperatura ambiental da caixa do fusível em um lugar dentro do veículo. A temperatura dentro de uma caixa povoada do fusível (em um lugar dado) será mais alta. O fator de limitação é o chapeamento. o limite da temperatura dos Sn-chapeamentos é ≈130°C, e o AG-chapeamento permite até 150°C na relação terminal.
Usando “mini” fusíveis do tamanho em entalhes do fusível do “perfil baixo”
Ao longo da última década ou assim, muitos fabricantes que usaram previamente mini feito sob medida fundem comutaram aos mini fusíveis do perfil baixo. (Os mini fusíveis são sabidos igualmente enquanto o ATM funde; Os fusíveis do perfil baixo são sabidos igualmente como fusíveis da ATT). Se você tratou estes tipos do fusível antes, você observará que estão à mesma largura. Os mini fusíveis do perfil baixo são essencialmente uma variação no mini fusível tradicional onde as lâminas são mais curtos. Porque os fusíveis estão à mesma largura, este significa que na maioria de aplicações, os mini fusíveis caberão realmente em entalhes do perfil baixo. Note que como os fusíveis do perfil baixo não têm uma lâmina de projeção do fusível, não caberão em um mini entalhe do tamanho.
Que me faz este meio?
Porque os fusíveis do perfil baixo são um padrão mais novo do fusível, não são bastante tão comuns quanto o mini fusível mais velho do estilo. Por essa razão, pode ser difícil encontrar fusíveis ou adicionar-um-fusíveis de reposição (AKA do “torneiras fusível) no tamanho do perfil baixo. Se você não pode ao perfil baixo da fonte uns de sua peças de automóvel ou loja de ferragens local, talvez olhar em usar um mini fusível do tamanho/torneira do fusível.
Se você está usando uma torneira do fusível, note que seus fusíveis originais do perfil baixo não caberão nos entalhes na mini torneira do fusível do tamanho. Isto significa que você precisará de obter mini fusíveis do tamanho para essa torneira do fusível. os Adicionar-um-fusíveis têm dois entalhes do fusível neles mas você pode poder pôr apenas um fusível no segundo entalhe para o acessório que você está adicionando. Seja certo ler para mais detalhes nosso cargo no como-à-uso um adicionar-um-fusível!
Há alguma desvantagem a usar um mini fusível em um entalhe do perfil baixo?
O mini fusível ou torneira do fusível serão um bocado mais alto do que o entalhe do perfil baixo, assim que em alguns veículos não pode haver bastante sala fechar uma tampa do painel do fusível. Note isso no caso de uma torneira do fusível, mesmo fusíveis do perfil baixo adicionará uma quantidade significativa de altura comparada ao fusível original. Isto significa que você pode vir através desta edição com a tampa do painel do fusível de qualquer maneira se você está correndo uma torneira do fusível. Na imagem abaixo de você pode ver a diferença na altura entre apenas o fusível do perfil baixo e um fusível do perfil baixo bater.
Esta não é uma edição que nós vimos muito muito frequentemente porque a maioria de caixas do fusível têm uma quantidade de espaço aceitável. Nos veículos de Toyota ou de Lexus que têm uma tampa plástica da carta do fusível sobre a caixa do fusível do compartimento de passageiro, o perfil baixo e as mini torneiras do fusível impedirão esta tampa do encaixe. Nesses casos nós recomendamos pôr que tampa do painel do fusível dentro com o manual do seu proprietário.
