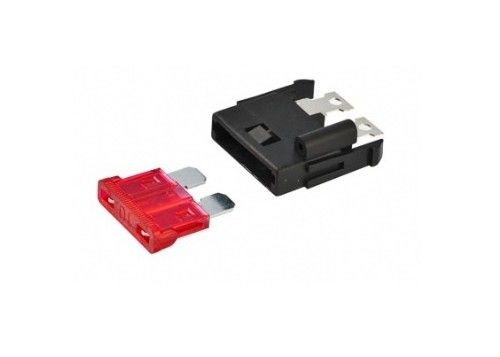

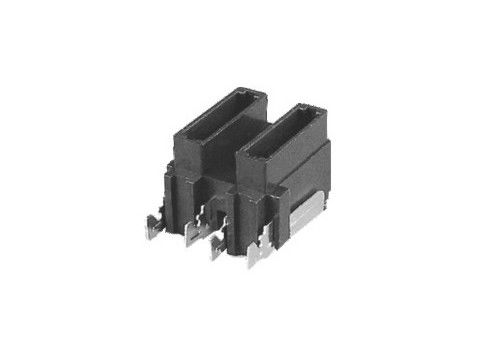

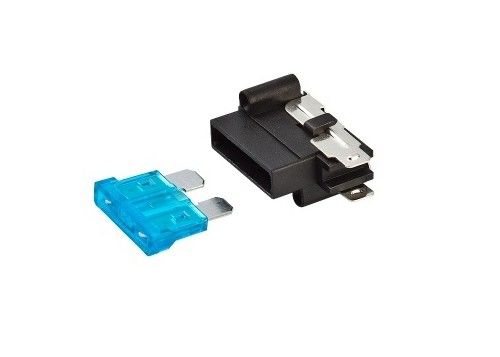

Montador de PCB padrão de inserção rápida de nylon empilhável médio ATC ATO Bloco de suporte de fusível automático para fusível automotivo plug-in 1A-30A
Dimensão (mm)
 |
|
|
|
Descrição
Suportes de fusíveis pré-montados para acomodar os tamanhos de fusíveis de lâmina mini, padrão e maxi.o suporte de tamanho pequeno é compatível com os fusíveis de lâminas de automóveis ATO 297 e ATMO suporte de tamanho padrão é compatível com os fusíveis de lâminas de automóveis ATO 257 e Bussman ATC. O suporte de tamanho maxi é compatível com os fusíveis da série Maxi 297 e Max.suportes montados verticalmente no PCB.
Aplicação
Suporte de fusível para 42 V PowerNet com codificação para ligações de fusíveis TAC. Conectável na direção X. Tensão nominal 58 V; terminais de encosto
Suporte de fusível para fusíveis de ligação de tamanho ATO/FKS. Atrapalhável na direção X. Voltagem nominal 80V; terminais de encosto.
Suporte de fusível para fusíveis-ligas de tamanho ATO/FKS. Contatos de estanho revestidos com soldagem de 90°. Voltagem nominal 80V.
Recomendo auto blade fuse
Especificações
| Força de inserção e de extracção | 1 kg. Min |
| Força dielétrica durante 60 segundos | AC 1500V Min |
| Corrente nominal adequada | 30A no máximo. |
| Resistência de isolamento a 500 V DC | 100M Min. |
| Aumento da temperatura | 50 Max. |
| Material do corpo | Nylon com fibra de vidro |
| Queda de tensão | 20 mV no máximo |
| Terminos | De aço inoxidável |
| Tipo de placa de PC Snap-In | WGP20, WGP29; |
| Tipo de terminais de inserção rápida do P.C.BOARD |
#WGP21, #WGP22, #WGP23, #WGP24, #WGP25, #WGP26, #WGP27, #WGP28, #WGS01, #WGS02; |
Mais Modelos
|
WGP20 Detentor de fusível ATC
|
Detentor de fusível automático WGP21
|
WGP22 Detentor de fusível de lâmina média
|
|
WGP23 Medium Auto Fuse Holder
|
WGP24 Detentor de fusível automotivo
|
Detentor de fusível de automóvel WGP25
|
|
Clip de fusível automático WGP26
|
Bloco de fusível automático WGP27
|
WGP28 Mini Blade Fuse Holder
|
|
WGP29 Detentor de fusível de lâmina
|
Conheça seus fusíveis
A fim de selecionar o dispositivo de proteção adequado, é necessário considerar os seguintes parâmetros e critérios:
1Qual é a corrente normal de funcionamento do circuito?
2Qual é a tensão de funcionamento?
3O circuito é AC ou DC?
4Qual é a temperatura ambiente operacional?
5O dispositivo está a ser utilizado para curto-circuito
protecção, protecção contra sobrecarga, ou ambas?
6Quais são as limitações de tamanho físico?
7O fusível tem de ser "substituível em campo"?
8A reiniciabilidade é um problema?
9Como vou montar o dispositivo?
10Quais são as considerações de custo?
Como será montado o fusível?
Uma das considerações mais cuidadosas que devem ser feitas é a montagem do fusível no circuito.
1. Soldadura direta: neste método, o fusível é soldado diretamente na placa de circuito impresso (PCB).A desvantagem deste projeto é a falta de peças substituíveis em campo, como discutido em grande detalhe na seção acima, mas o custo pode ser significativamente reduzido com este método de montagem.
2. Clips de fusível: os clips de fusível são relativamente baratos e permitem a substituibilidade de campo.Fuseclips são tipicamente montados em um PCB, de modo que qualquer tentativa de substituir o fusível exigirá a abertura da peça de equipamento pelo usuário finalAlém disso, retirar um fusível de um clipe sem desconectar a fonte de alimentação pode provocar um choque elétrico ao tocar no fusível.Os clips de fusíveis estão disponíveis para todos os fusíveis "tubo" e microfusíveisNormalmente, os clips de fusível são limitados a 20A de corrente normal (também disponíveis em 30A).
3. Fusíveis montados em painel: os fusíveis montados em painel permitem um fácil acesso para o utilizador final para substituir o fusível no campo.O suporte de fusível montado no painel é à prova de choques, o que significa que o fusível é removido com segurança quando a tampa do suporte de fusível é removida, evitando a possibilidade de choques elétricosOs fusíveis são geralmente testados e aprovados por agências de segurança como UL e CSA. Os fusíveis estão geralmente disponíveis até 30A.
4. Blocos de fusível: Os blocos de fusível são como clips de fusível, mas não precisam ser montados no PCB.Os fusíveis montados em blocos de fusíveis são normalmente apenas acessíveis abrindo a peça do equipamento, o que pode levar a choques elétricos se o equipamento não for desconectado da fonte de alimentaçãoOs blocos de fusível são um dos poucos métodos para montar fusíveis de grande amperagem.Os suportes de fusível em linha são tipicamente usados como parte de um conjunto de arneses de arame ou onde não há superfície disponível para segurar outro tipo de montagem de fusívelOs seguradores em linha estão geralmente disponíveis até 100A em aplicações de baixa tensão e até 30A em aplicações de alta tensão.
