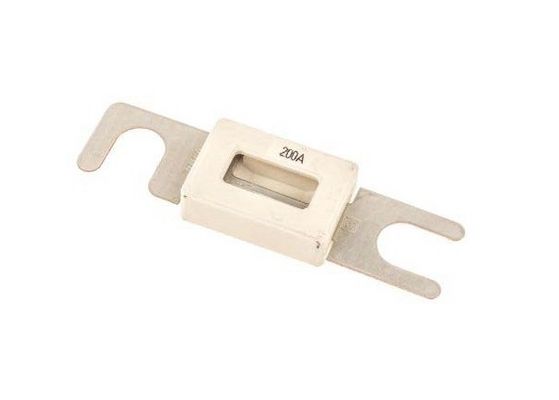

Função pesada 200A Automóvel Bolt-on Bolt-down Fuse 80V dc Para empilhadeira elétrica carregador de bateria Pallet Truck Golf Cart
Dimensão (mm)
Para sistemas de áudio de alto desempenho e de alta potência. | |
Material do corpo | Plástico/cerâmica. |
Elementos metálicos | Latão/Cobre com Revestimento de Ouro. |
Classificação de amperes | 35-500A |
Voltagem | 80 V CC |
Catálogo
Número da parte | Ampère (A) |
ANT-35 | 35A |
ANT-40 | 40A |
ANT-50 | 50A |
ANT-60 | 60A |
ANT-70 | 70A |
ANT-80 | 80A |
ANT-100 | 100A |
ANT-125 | 125A |
ANT-150 | 150A |
ANT-175 | 175A |
ANT-200 | 200A |
ANT-225 | 225A |
ANT-250 | 250A |
ANT-275 | 275A |
ANT-300 | 300A |
ANT-325 | 325A |
ANT-350 | 350A |
ANT-375 | 375A |
ANT-400 | 400A |
ANT-450 | 450A |
ANT-500 | 500A |
Principais características
Fusível automático ANL branco 800V 250A Fusível em parafuso / fusível cerâmico 81*22 mm
Utilização para: empilhadeira elétrica / carregador de baterias / palete / empilhadeira / carros de golfe
Tamanho do produto ((LxWxH): 81x22x10 mm
Corpo isolante: Cerâmica
Potência nominal: 200 amperes
Proteção de circuito final
Revestimento de alta condutividade
Transferência máxima de corrente
De potência não superior a 50 W
Intervalo de funcionamento de 35A a 425A, a 80Vdc máximo.
Fixação rápida com base de fusível pesada
Horário de abertura/horário de pré-arco: 24 °C
que oferece um fusível de poupança de espaço para proteção da fiação de alta corrente e apresenta características de atraso de tempo
Em | 1.1 em | 1.5 In | 2.2In | 2.5 In | 4.0Dentro | ||||
35-500A | > 4 horas | Minha. | Max. - O quê? | Minha. | Max. - O quê? | Minha. | Max. - O quê? | Minha. | Max. - O quê? |
3600 s | - | - | 60 s | 0.8 s | 10 s | 0.2 s | 2 s |
Recomendação ANL para segurador de fusível com parafuso
Outros fusíveis limitadores/bolt-on para automóveis
| |
|
|
Como testar um fusível
A maioria de nós já experimentou um fusível que explodiu em um momento ou outro e simplesmente o substituiu.Não são baratos e se uma substituição não for conveniente, significa uma viagem para a loja de peças de automóveis ou de casa.Como eletricista profissional, tive de testar muitos fusíveis ao longo dos anos.É uma parte padrão das técnicas de solução de problemas em vez de simplesmente substituir fusíveis que não sei com certeza são explodidos.
É melhor testar um fusível primeiro para ver se ele realmente explodiu antes de fazer uma viagem especial para comprar e instalar um novo.exigindo um mínimo de ferramentas baratas, e pode poupar dinheiro e tempo.
Um fusível é basicamente um pequeno pedaço de fio dentro de uma caixa especial que é projetado para queimar em dois quando uma sobrecarga elétrica está presente..Alguns fusíveis têm uma pequena janela onde o fio pode ser visto, mas a visão é geralmente pobre, o fio é muitas vezes muito pequeno e erros podem ser cometidos.Um teste de 30 segundos é infalível e vai contar a história sem possibilidade de erro.
Em sua forma mais simples, um testador de fusíveis é nada mais do que um dispositivo para verificar a continuidade.
Em todos os casos, porém, a idéia é enviar uma pequena corrente através do fusível; se passar pelo fusível, o fusível é bom.Isto significa que uma bateria é necessária para fornecer que pequena corrente e cada testador de fusível terá uma bateria nele.
Se um testador mostrar que um fusível explodiu, o próximo passo é verificar o testador.para colocar um pedaço de metal (fioSe não indicar "bom", a bateria provavelmente precisa de ser substituída.
Para testar um fusível, basta tocar um fio em cada um dos contatos elétricos do fusível.;Se a lâmpada acender, o fusível é bom.
No entanto, há muitas configurações em um multimetro para medir amperagem, tensão e resistência em várias faixas diferentes.Alguns multimetros são de classificação automática (não é necessário escolher um intervalo), alguns são digitais e outros são analógicos com uma agulha para indicar a leitura.Escolha a faixa mais baixa (K significa mil no mostrador), então 2K é igual a 2000) - geralmente em torno de 200. Como um testador de continuidade, toque uma sonda em cada contato em um fusível e observe a leitura. Uma leitura muito baixa de 1 ohm ou menos significa que o fusível é bom;Se for soprado a leitura será infinitaUma leitura intermédia de vários ohms provavelmente significa que você não está fazendo bom contato; contorce as sondas nos contatos do fusível ou limpe-as e tente novamente.
Em geral, esses testadores terão uma luz que se acende se o fusível estiver bom.Certifique-se de ler e seguir as instruções do fabricante com testadores dedicados como diferentes testadores de fusíveis podem funcionar de forma diferente.
|
|
|
|
A ligação de fusível é geralmente visível dentro do fusível e às vezes é fácil ver se o fusível explodiu. it never hurts to actually check with a meter to see if it is actually good or not - a fuse that appeared to be good recently cost me several hours trying to diagnose a problem when all that was wrong was a blown fuse.
As duas lâminas que foram inseridas na caixa do fusível são os contatos. Toque uma sonda em cada um desses contatos para verificar se o fusível está bom ou explodiu.
Os fusíveis de lâmina mini usam o mesmo procedimento; eles são simplesmente menores, mantendo a mesma construção básica.
Testando um fusível de lâmina de controle aéreo de automóveis.
