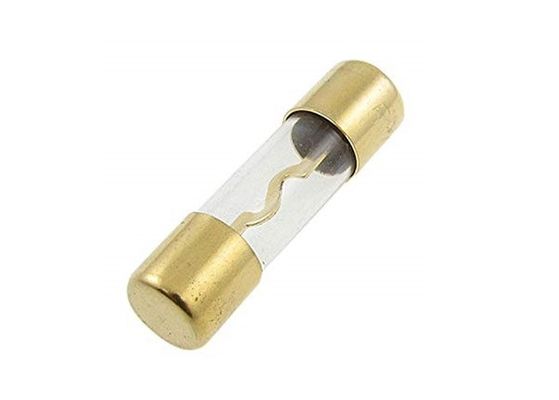

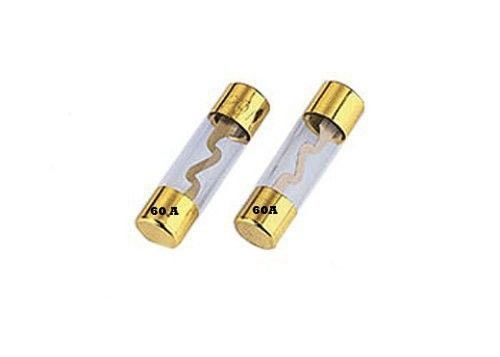

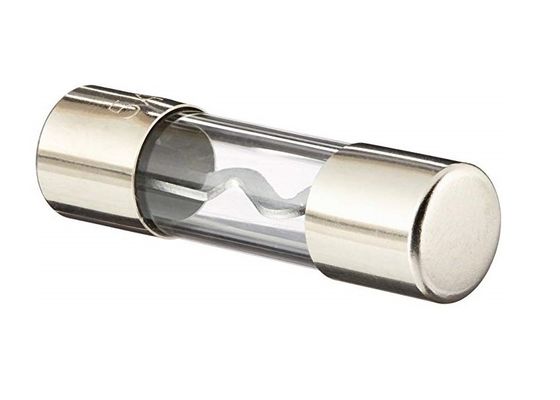

Elemento estereofônico da forma do amplificador audio S do veículo do carro fusível de vidro 10-80A 32VDC do tubo AGU 10x38mm do auto auto com o ouro chapeado
Parâmetros principais
- 10.30*38.1mm (polegada 13/32*1-1/2)
- Atuação rápida
- Avaliação da tensão: DC32V ou menos
- Cumpre com o SAE J554
- Materiais:
Bronze com o ouro chapeado
Liga de zinco com o ouro chapeado
Tubo de vidro
- Escala atual larga 10A-80A
Desenho dimensional (milímetro)
| Fusíveis ativos rápidos do tubo de vidro | |
| 10.30*38.1mm (polegada 13/32*1-1/2) | |
| Tampões | Bronze com chapeamento de chapeamento & de níquel de ouro. |
| Corpo | Tubo de vidro. |
| Elemento | Liga de Zine com o ouro chapeado |
| Padrão | Cumpre com o SAE J554 |
| Avaliação do ampère | 10-80A |
| Avaliação da tensão | C.C. 32v |
Características Tempo-atuais
| Teste a corrente | Tempo da abertura | ||
| --- | Mínimo. | Máximo. | |
| 100% | 35A~80A | 4 horas. | --- |
| 110% | 10A~30A | 4 horas. | --- |
| 135% | 10A~30A | --- | 1 hora. |
| 200% | 10A~30A | --- | 5 s |
| 300% | 35A~80A | --- | 4 s |
Informação pedindo
| Número da peça. | Ampère |
| AGU-G 10 | 10 A |
| AGU-G 15 | 15 A |
| AGU-G 20 | 20 A |
| AGU-G 25 | 25 A |
| AGU-G 30 | 30 A |
| AGU-G 35 | 35 A |
| AGU-G 40 | 40 A |
| AGU-G 50 | 50 A |
| AGU-G 60 | 60 A |
| AGU-G 70 | 70 A |
| AGU-G 80 | 80 A |

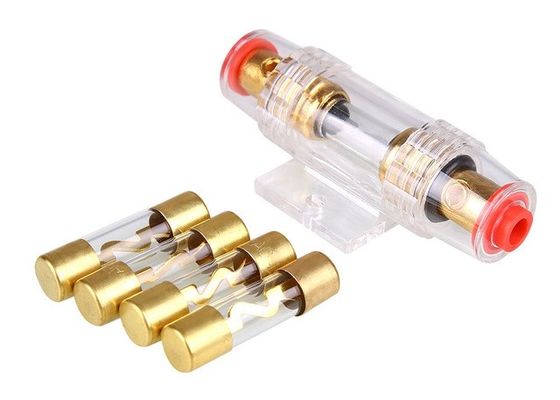

Suporte apropriado do fusível
Vista geral do fusível do tubo de vidro
A maioria de veículos americanos foram longe dos fusíveis de vidro em 1982. Estes fusíveis são avaliados para C.C. 32v e cobrem de 4 ampères até 30. Há uns projetos numerosos para fusíveis de vidro automotivos. O tipo fusíveis de SFE e de AG* é fusíveis do rápido-sopro, eles estala assim que houver mais tração do que eles é avaliado para. os fusíveis da Lento-queimadura, como o tipo do MDL, são fusíveis cronometrados.
Os vários fusíveis de vidro têm diâmetros e larguras diferentes, segundo o estilo. Estes fusíveis de SFE têm larguras diferentes de modo que caibam somente o circuito apropriado.
SFE – Estes são os fusíveis de vidro originais para o uso automotivo. SFE representa a sociedade de coordenadores do fusível, e tem comprimentos diferentes de modo que o fusível errado não possa ser instalado na colocação errada. São ¼” no diâmetro, de 5/8" até 1 716" por muito tempo.
A parte externa de fusíveis de SFE é o tipo do AG, que representa o vidro automotivo com uma letra do sufixo para notar o tipo.
O AG datilografa fusíveis
| Tipo | Tamanho físico |
|---|---|
| AGA (1 a 30 ampères) | 1/4" diâmetro x 5/8" por muito tempo |
| AGB | .177" diâmetro x .588" por muito tempo |
| AGC (0,125 a 50 ampères) | 1/4 de diâmetro x 1-1/4” por muito tempo |
| AGS | 9/32" diâmetro x 1-1/4” por muito tempo |
| AGU (1 a 60 ampères) | 13/32 de diâmetro x 1-1/2” por muito tempo (referido às vezes como fusíveis do anão) |
| AGW (1 a 30 ampères) | 1/4" diâmetro x 7/8" por muito tempo |
| AGX (1 a 30 ampères) | 1/4" diâmetro x 1" por muito tempo |
| AGY (50 ampères somente) | 1/4" diâmetro x 1 7/16" por muito tempo |
| Reino Unido (35 a 50 ampères) | 1/4" diâmetro x 1 1/4" por muito tempo |
MDL – Este estilo é similar ao fusível do AGC em tamanho e à avaliação, porém os fusíveis do AGC são “sopro rápido”, significando eles estala imediatamente, visto que os fusíveis do MDL são os fusíveis do tempo de atraso que se queimam lentamente. Isto permite que o fusível do MDL resista uns ampères mais altos por momentos muito breves, tais como uma alto-tração de um compressor ou de um fã que retrocedem sobre.
Este fusível de AGU é uns 40 ampères, notas no lado. Os fusíveis alto-ampère de vidro podem derreter a solda antes que o fusível real estale.
