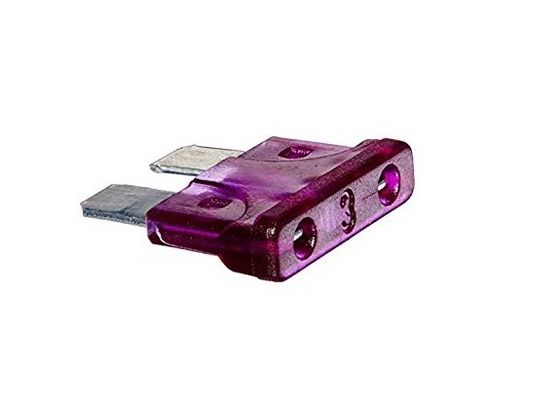

De tamanho médio máximo rápido da ATO 32V 58V 60V 80V 3Amp Violte do fusível da lâmina do sopro 19x5.2x19.2mm da capsulagem PA66 plástica auto
Geral
da lâmina do estilo da ATO avaliado em 32V/58V/60V/80V, caracterizando três porções de uma construção com contatos de cobre para a confiança excelente em condições ásperas do ambiente e em gota da baixa tensão. Avaliações atuais 3A com 45A. Enchido com o material arco-extinguindo.
Tamanho
| Atuação rápida, baixa tensão para até C.C. 32V/60V | |
| Material | *Body: Plástico. *Metal: Liga de zinco |
| Padrão | De acordo com SAE J1284 |
| Proteção de circuito para substituir o fio fundível OU a relação fundível. | |
| Os fusíveis Cor-são codificados para a identificação fácil da amperagem. | |
Desempenhos bondes
| Número da peça | Ampère (A) | Tensão (VDC) |
Cor de corpo |
| AB19001 | 1A | 32V/60V | Preto |
| AB19002 | 2A | 32V/60V | Cinzento |
| AB19003 | 3A | 32V/60V | Violte |
| AB19004 | 4A | 32V/60V | Rosa |
| AB19005 | 5A | 32V/60V | Bronzeado |
| AB1907.5 | 7.5A | 32V/60V | Brown |
| AB19010 | 10A | 32V/60V | Vermelho |
| AB19015 | 15A | 32V/60V | Azul |
| AB19020 | 20A | 32V/60V | Verde |
| AB19025 | 25A | 32V/60V | Natural |
| AB19030 | 30A | 32V/60V | Verde |
| AB19035 | 35A | 32V/60V | verde de garrafa |
| AB19040 | 40A | 32V/60V | Alaranjado |
| AB19045 | 45A | 32V/60V | Violte |
| Em | 110%In | 135%In | 200%In | 350%In | 600%In | ||||
| 20-120A | >100Hours | Mínimo. | Máximo. | Mínimo. | Máximo. | Mínimo. | Máximo. | Mínimo. | Máximo. |
| 60 s | 3600 s | 2 s | 60 s | 0,2 s | 7 s | 0,04 s | 0,1 s | ||
Prazos Pre-formando arcos
FI = 1,43 (corrente de max.operating: 0,7 x Irat em 23°C)
Grupos de tamanho
| Tamanho da lâmina | Grupo da lâmina | Dimensões L × H de W do × | Avaliações comuns (corrente máxima) |
| Micro2 | APTO, ATR | 9,1 × do × 3,8 15,3 milímetros | 5, 7,5, 10, 15, 20, 25, 30 |
| Micro3 | ATL | × 14,4 do × 4,2 18,1 milímetros | 5, 7,5, 10, 15 |
| LP-mini | APS, ATT | × 10,9 do × 3,81 8,73 milímetros | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
| Mini | APM, ATM | × 10,9 do × 3,6 16,3 milímetros | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
| Regular |
ABRIL, ATC (fechado), ATO (abra), ATS |
× 19,1 do × 5,1 18,5 milímetros | 0,5, 1, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30, 35, 40 |

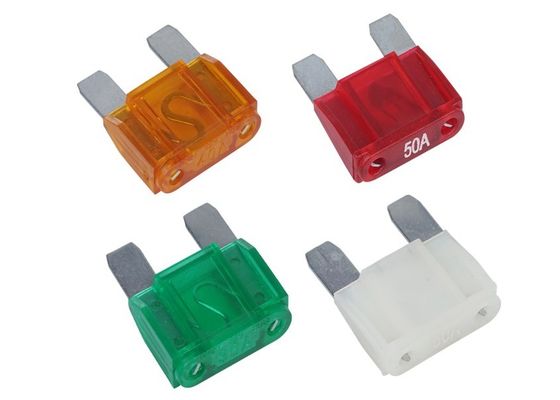

| Maxi | APROXIMADO | 29,2 × do × 8,5 34,3 milímetros | 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120 |
Código de cores
| Cor |
Ampère contínuo (corrente =rated) |
Instantâneo ampère de fusão |
Contínuo ampère de fusão |
| Azul | 1,5 | 3,5 | 3 |
| Amarelo | 2,25 | 5 | 4,5 |
| Vermelho no amarelo | 2,5 | 6 | 5 |
| Verde | 3 | 7 | 6 |
| Porca Brown | 4 | 10 | 8 |
| Vermelho no verde | 5 | 12 | 10 |
| Verde no preto | 5 | 12 | 10 |
| Vermelho em Brown | 6 | 14 | 12 |
| Luz - marrom | 7,5 | 18 | 15 |
| Rosa | 12,5 | 30 | 25 |
| Branco | 17,5 | 40 | 35 |
| Roxo no amarelo | 25 | 60 | 50 |
| Amarelo no vermelho | 30 | 75 | 60 |
