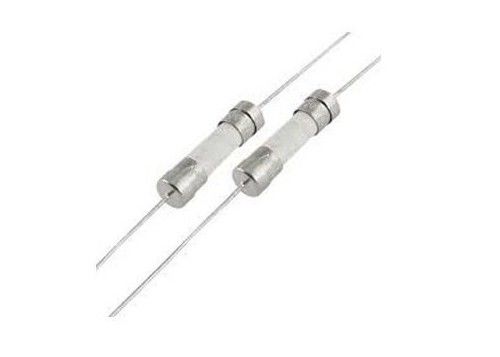

Um fusível cerâmico 250V 125V 250mA T do tubo do sopro lento do tempo 5x20mm com quebra da capacidade 1000A para a aplicação atual alta
Descrição
o fusível de cartucho lento do corpo cerâmico do sopro de 5x20mm projetou para a aplicação atual grande, honrado com o UL, certificado do cUL, apropriado para vários tipos do circuito dos dispositivos eletrónicos sobre a proteção atual. Amplamente utilizado em industrial da fonte da iluminação, da alimentação e das aplicações do adaptador, etc.
_________________________________________________________Download______
Aplicação
Usado como a proteção suplementar no dispositivo ou no equipamento da utilização para fornecer a proteção individual para componentes ou circuitos internos.
Características
• Projetado ao padrão de UL/CSA/ANCE 248
• Disponível no cartucho e no formato com saídas axiais
• RoHS complacente e sem chumbo
• Escala atual larga
• Aplicação apropriada da potência mundial da tensão de Multip
Desempenhos bondes
A = 250V/B =125V
Parte Não. |
Ampère Avaliação |
Tensão Avaliação |
Quebra Capacidade |
Mim2 TMelting Integral (A2. S) |
Aprovações da agência |
||
UL | cUL |
PSE |
|||||
5.250BTC0100A/B | 100mA | 250V/125V |
C.A. de 10000A@125 V (200mA~10A);
C.A. de 35A@250V (200mA~1A);
C.A. DE 100A@250V (1.25A~3.5A);
C.A. DE 200A@250V (4A~10A).
|
0,002 | ○ | ○ | ○ |
5.250BTC0125A/B | 125mA | 250V/125V | 0,003 | ○ | ○ | ○ | |
5.250BTC0160A/B | 160mA | 250V/125V | 0,005 | ○ | ○ | ○ | |
5.250BTC0200A/B | 200mA | 250V/125V | 0,01 | ● | ● | ○ | |
5.250BTC0250A/B | 250mA | 250V/125V | 0,02 | ● | ● | ○ | |
5.250BTC0300A/B | 300mA | 250V/125V | 0,04 | ● | ● | ○ | |
5.250BTC0315A/B | 315mA | 250V/125V | 0,045 | ● | ● | ○ | |
5.250BTC0350A/B | 350mA | 250V/125V | 0,055 | ● | ● | ○ | |
5.250BTC0400A/B | 400mA | 250V/125V | 0,07 | ● | ● | ○ | |
5.250BTC0500A/B | 500mA | 250V/125V | 0,1 | ● | ● | ○ | |
5.250BTC0630A/B | 630mA | 250V/125V | 0,2 | ● | ● | ○ | |
5.250BTC0750A/B | 750mA | 250V/125V | 0,35 | ● | ● | ○ | |
5.250BTC0800A/B | 800mA | 250V/125V | 0,45 | ● | ● | ○ | |
5.250BTC1100A/B | 1A | 250V/125V | 0,9 | ● | ● | ○ | |
5.250BTC1125A/B | 1.25A | 250V/125V | 1,3 | ● | ● | ○ | |
5.250BTC1150A/B | 1.5A | 250V/125V | 1,6 | ● | ● | ○ | |
5.250BTC1160A/B | 1.6A | 250V/125V | 2,5 | ● | ● | ○ | |
5.250BTC1200A/B | 2A | 250V/125V | 5,8 | ● | ● | ○ | |
5.250BTC1250A/B | 2.5A | 250V/125V | 7,6 | ● | ● | ○ | |
5.250BTC1300A/B | 3A | 250V/125V | 8,1 | ● | ● | ○ | |
5.250BTC1315A/B | 3.15A | 250V/125V | 11 | ● | ● | ○ | |
5.250BTC1350A/B | 3.5A | 250V/125V | 19 | ● | ● | ○ | |
5.250BTC1400A/B | 4A | 250V/125V | 28 | ● | ● | ○ | |
5.250BTC1500A/B | 5A | 250V/125V | 40 | ● | ● | ○ | |
5.250BTC1600A/B | 6A | 250V/125V | 50 | ● | ● | ○ | |
5.250BTC1630A/B | 6.3A | 250V/125V | 64 | ● | ● | ○ | |
5.250BTC1700A/B | 7A | 250V/125V | 107 | ● | ● | ○ | |
5.250BTC1800A/B | 8A | 250V/125V | 133 | ● | ● | ○ | |
5.250BTC2100A/B | 10A | 250V/125V | 242 | ● | ● | ○ | |
5.250BTC2150A/B | 15A | 250V/125V | 368 | ● | ● | ○ | |
5.250BTC2200A/B | 20A | 250V/125V | 442 | ● | ● | ○ | |
5.250BTC2250A/B | 25A | 250V/125V | 568 | ● | ● | ○ | |
5.250BTC2300A/B | 30A | 250V/125V | 715 | ● | ● | ○ |
Unidade da dimensão: milímetro
Sem ligação
Com ligação
Padrões fundidos
% da avaliação do ampère (dentro) |
Tempo de sopro |
100%* dentro | 4 horas mínimo |
135%* dentro | 1 hora máximo |
200%* dentro | segundo 120 máximo |
Como testar e substituir um fusível cerâmico da micro-ondas
Ferramentas:
Junto com os fusíveis de vidro, os fusíveis cerâmicos estão entre os fusíveis os mais de uso geral em dispositivos bondes do agregado familiar. Isto inclui fornos micro-ondas. Um forno micro-ondas é circuito curto inclinado causado por flutuações severas da tensão.
A presença de um fusível cerâmico assegura-se de que um impulso bonde seja incapaz de prejudicar os componentes internos da micro-ondas. Ao contrário dos fusíveis de vidro, os fusíveis cerâmicos são enchidos com um material de enchimento especial. Geralmente, esta é areia. Quando uma corrente elétrica violenta tenta ultrapassar o fusível, a areia superaquecida dentro do fusível quebra completamente, quebrando o circuito bonde. Isto é porque a areia é um condutor muito pobre da eletricidade. Mais, os fusíveis cerâmicos areia-enchidos têm um limite de ruptura mais alto desde que a areia pode sustentar o calor extra em maior medida. Contudo, ao proteger o forno micro-ondas, um fusível tende a obter fundido ou derrete. Um fusível tão cerâmico precisa a substituição. Isto pode facilmente ser feito usando a seguinte informação.
Etapa 1 - obtendo começado: Precauções básicas e encontrar o suporte cerâmico do fusível
Get começou vestindo as luvas de borracha. Assegure-se de que a superfície em torno da micro-ondas esteja completamente seca. Remova todos os cabos de alimentação de conexão da micro-ondas. Idealmente, você deve desligar o cano principal fornece eletricamente. Se a sala é uma obscuridade do bocado, use uma lanterna elétrica. Gire o forno micro-ondas de modo que sua parte traseira seja acessível. Aqui, você é provável encontrar uma placa metálica fixada com parafusos.
Alguns dos modelos mais velhos puderam ter uma caixa dedicada do fusível situada apenas abaixo da placa inferior da micro-ondas. Use uma chave de fenda para afrouxar estes parafusos e para remover a contra-chapa. Siga o cabo de alimentação que o conduzirá às conexões elétricas principais. Geralmente, o suporte do fusível da micro-ondas é ficado situado na vizinhança de onde o cabo de alimentação é unido internamente.
Etapa 3 - obtendo o fusível cerâmico da micro-ondas nova
Alguns dos fusíveis não podem levar uma rotulagem da tensão ou da amperagem. Isto faz difícil descodificar a substituição apropriada. É melhor que você toma o fusível fundido a uma loja da fonte elétrica para obter uma substituição exata. Idealmente, você deve comprar um par fusíveis extra para o futuro próximo.
Etapa 4 - substituindo o fusível cerâmico da micro-ondas
Você não precisa ferramentas de instalar o fusível novo. Introduza-o simplesmente dentro de seu entalhe dedicado no suporte do fusível. Se o fusível não parece caber em seu entalhe, limpe os entalhes do suporte do fusível e do fusível. Para isto, use um pano seco envolvido em torno da ponta de uma chave de fenda principal lisa. Use a ponta coberta para raspar delicadamente as superfícies do fusível. Reintroduza o fusível da substituição. Fixe a tampa da micro-ondas para trás e aperte seus parafusos.
