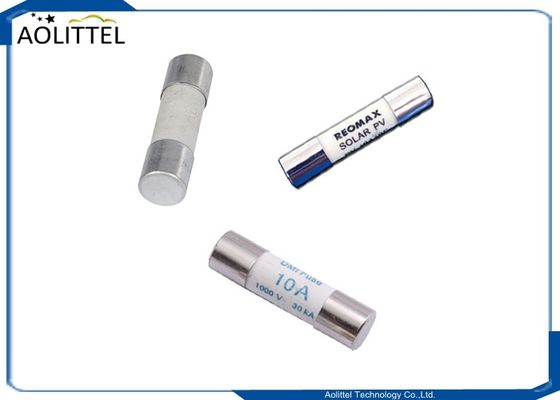

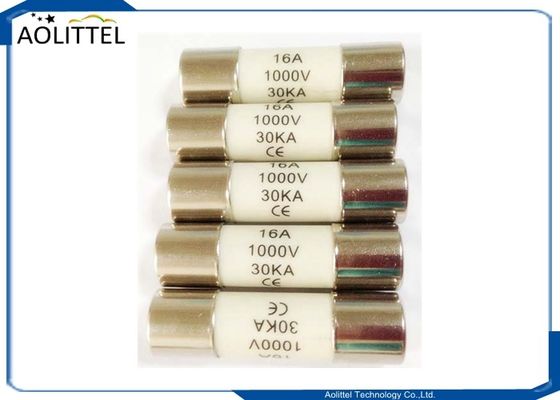

5AG 10x38mm Cilindro Linha Anã Fusão de tubo fotovoltaico cerâmico 10A 1000V gPV Para Multimetros Digitais Painel Solar
Descrição
A série PV1000 Solar Protection Fuse links foi especificamente concebida para a proteção de sistemas fotovoltaicos (PV),Esta família de fusíveis de estilo Midget (10 x 38 mm) pode proteger de forma segura os módulos fotovoltaicos e condutores de condições de sobrecorrência inversaÀ medida que os sistemas fotovoltaicos cresceram em tamanho, o mesmo aconteceu com os requisitos de tensão correspondentes.Este aumento na tensão do sistema tem sido tipicamente destinado a minimizar a perda de energia associada a longas corridas do condutorOs dispositivos de proteção de circuito padrão não são concebidos para proteger completamente os painéis fotovoltaicos..
A AOLITTEL oferece mais de 11 ampères para atender a requisitos específicos em uma variedade de aplicações.

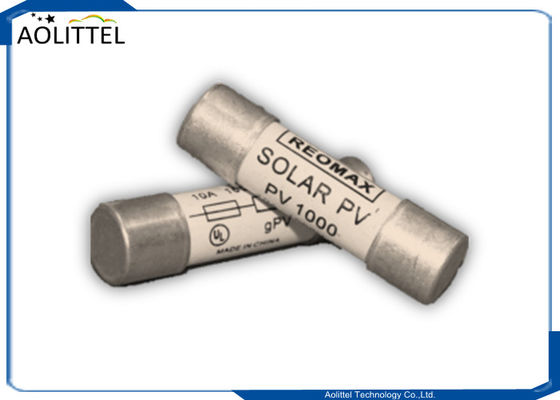

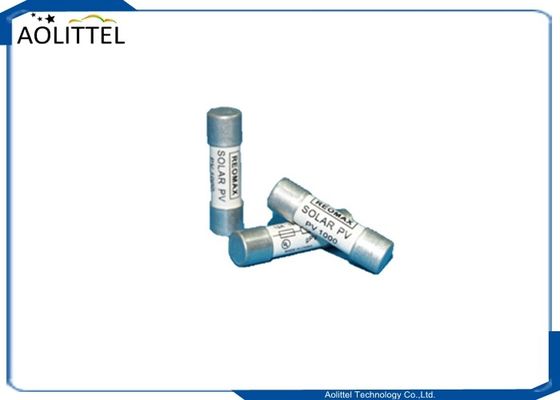

A série PV1000 de fusíveis fotovoltaicos de 10x38mm e 1000Vdc é destinada à proteção e isolamento de cordas fotovoltaicas.condições de corrente de ciclo elevado e corrente de falha baixa (corrente inversa)Quatro estilos disponíveis para flexibilidade de aplicação
Fusível cerâmico de 10 x 38 mm, 10 Amp, 1000 V. Comumente usado em circuitos de proteção de multimetros digitais.
Os fusíveis anões de 10x38 mm ajudam a fornecer proteção suplementar contra a sobrecorrência e têm a capacidade de limitar as correntes com uma confiabilidade de ação rápida.Fusíveis anões de 10x38mm podem ser utilizados em uma variedade de aplicações. Selecione uma série abaixo com base nas necessidades elétricas do seu sistema.
Características
• Cumprir os padrões UL e IEC fotovoltaicos para aceitação global
• Performance de baixa perda de watts para eficiência energética
• Desempenho de baixa elevação de temperatura para dimensionamento mais preciso
• A versão de terminais de enxaguante em linha é fácil de aplicar na construção de arneses de arame
Aplicações típicas
• Caixas combinadoras
• Inversores
• Armadilhas de fios fotovoltaicos
Tamanho (mm)
Especificações
|
Parte N°.
|
Classificados
Corrente
|
Classificados
Voltagem
|
Quebrar
Capacidade
|
I2t (A2S)
|
Perda de watts (W)
|
| Pre-arco |
Total a 1000 V |
0.8 em |
1.0Dentro |
| PV1000.1A |
1A |
1000 V
(DC)
|
10kA,
Constante de tempo
< 1 ms
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2A |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3A |
4 |
12 |
0.8 |
1.3 |
| PV1000.3.5A |
3.5A |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4A |
10 |
28 |
1.1 |
1.4 |
| PV1000.5A |
5A |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6A |
32 |
93 |
1.2 |
1.8 |
| PV1000.8A |
8A |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10A |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12A |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15A |
60 |
230 |
1.8 |
3 |
Recomendações de instalação
Proponha a forma de instalação da seguinte figura.
A. Instalação de pinças de fusíveis
B. Kit de montagem de suportes de múltiplos pólos ((1/2/3/4 pólos)
Embalagem
Em granel
10 peças por saco poli; 1 saco poli por caixa interna; 18 caixas internas por cartão exterior ((6 * 3 níveis)
A. Caixa interna: 54x42x23 mm B. Caixa exterior: 24x17x11 cm
Detentor de fusível fotovoltaico adequado
