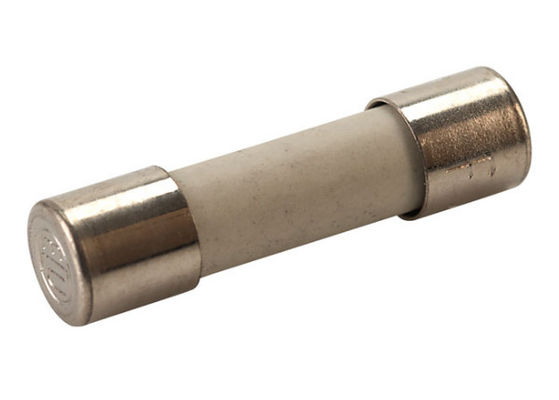

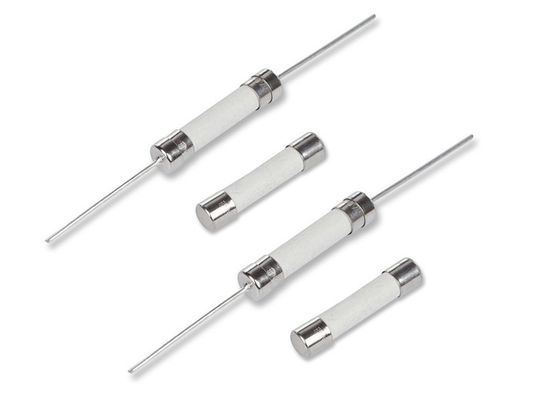

O cUL do UL certificou a relação diminuta cilíndrica cerâmica ativa rápida rápida do fusível do fusível 1.25A 250V F do tubo de 5x20mm para o adaptador
Características
1.25A de avaliação atual
Avaliado em C.A. 250V
Tampões de extremidade de bronze folheados a níquel
Fornecido unicamente
UL, cUL alistado
_________________________________________________________Download______
Especificação
A=250V, B=125V
Parte Não. |
Ampère Avaliação |
Tensão Avaliação |
Quebra Capacidade |
Mim2 TMelting Integral (A2. S) |
Aprovações da agência |
||
UL | cUL |
PSE |
|||||
BFC0100A/B | 100mA | 250V/125V |
C.A. de 10000A@125 V (200mA~10A);
C.A. de 35A@250V (200mA~1A);
C.A. DE 100A@250V (1.25A~3.5A);
C.A. DE 200A@250V (4A~10A).
|
0,002 | ○ | ○ | ○ |
BFC0125A/B | 125mA | 250V/125V | 0,003 | ○ | ○ | ○ | |
BFC0160A/B | 160mA | 250V/125V | 0,005 | ○ | ○ | ○ | |
BFC0200A/B | 200mA | 250V/125V | 0,01 | ● | ● | ○ | |
BFC0250A/B | 250mA | 250V/125V | 0,02 | ● | ● | ○ | |
BFC0300A/B | 300mA | 250V/125V | 0,04 | ● | ● | ○ | |
BFC0315A/B | 315mA | 250V/125V | 0,045 | ● | ● | ○ | |
BFC0350A/B | 350mA | 250V/125V | 0,055 | ● | ● | ○ | |
BFC0400A/B | 400mA | 250V/125V | 0,07 | ● | ● | ○ | |
BFC0500A/B | 500mA | 250V/125V | 0,1 | ● | ● | ○ | |
BFC0630A/B | 630mA | 250V/125V | 0,2 | ● | ● | ○ | |
BFC0750A/B | 750mA | 250V/125V | 0,35 | ● | ● | ○ | |
BFC0800A/B | 800mA | 250V/125V | 0,45 | ● | ● | ○ | |
BFC1100A/B | 1A | 250V/125V | 0,9 | ● | ● | ○ | |
BFC1125A/B | 1.25A | 250V/125V | 1,3 | ● | ● | ○ | |
BFC1150A/B | 1.5A | 250V/125V | 1,6 | ● | ● | ○ | |
BFC1160A/B | 1.6A | 250V/125V | 2,5 | ● | ● | ○ | |
BFC1200A/B | 2A | 250V/125V | 5,8 | ● | ● | ○ | |
BFC1250A/B | 2.5A | 250V/125V | 7,6 | ● | ● | ○ | |
BFC1300A/B | 3A | 250V/125V | 8,1 | ● | ● | ○ | |
BFC1315A/B | 3.15A | 250V/125V | 11 | ● | ● | ○ | |
BFC1350A/B | 3.5A | 250V/125V | 19 | ● | ● | ○ | |
BFC1400A/B | 4A | 250V/125V | 28 | ● | ● | ○ | |
BFC1500A/B | 5A | 250V/125V | 40 | ● | ● | ○ | |
BFC1600A/B | 6A | 250V/125V | 50 | ● | ● | ○ | |
BFC1630A/B | 6.3A | 250V/125V | 64 | ● | ● | ○ | |
BFC1700A/B | 7A | 250V/125V | 107 | ● | ● | ○ | |
BFC1800A/B | 8A | 250V/125V | 133 | ● | ● | ○ | |
BFC2100A/B | 10A | 250V/125V | 242 | ● | ● | ○ | |
BFC2150A/B | 15A | 250V/125V | 368 | ○ | ○ | ○ | |
BFC2160A/B | 16A | 250V/125V | 388 | ○ | ○ | ○ | |
BFC2200A/B | 20A | 250V/125V | 442 | ○ | ○ | ○ | |
BFC2250A/B | 25A | 250V/125V | 568 | ○ | ○ | ○ |
Dimensão milímetro
Aprovações da agência
Avaliação da tensão |
Agência |
Escala do ampère |
Número de arquivo da agência |
125V/250V | UL | 200mA ~ 10A | E340427 (JDYX) |
C-UL | 200mA ~ 10A | E340427 (JDYX7) |
Aplicações
As aplicações típicas incluem procuram um caminho mais curto a proteção dos semicondutores tais como tiristores, diodos e TRIAC. Note que com valores de maior do que 6.3Ao uso do tipo aberto porta-fusíveis está recomendado, para reduzir o risco de incômodo que tropeça em ou perto da corrente completamente avaliada.
- Proteção preliminar no equipamento
- Fontes de alimentação
- Bateria
- Iluminação do diodo emissor de luz
Descrição
- Fusível padrão do IEC
- H = capacidade de quebra alta (tubo cerâmico)
Padrões
- IEC 60127-2/1
- UL 248-14
- No. 248,14 de CSA C22.2
Que é a diferença entre o sopro lento e o fusível ativo rápido em termos do desempenho e a aplicação?
Um fusível lento do sopro é diferente de um fusível ativo rápido em sua capacidade de suportar correntes transientes do pulso, isto é, pode suportar a corrente de impulso em cima de poder-em/fora, assim assegurando os trabalhos do equipamento normalmente. Consequentemente, os fusíveis lentos do sopro são chamados frequentemente fusíveis do tempo de atraso. Tecnicamente, um fusível lento do sopro caracteriza um valor mais alto de I2t, e exige mais energia fundir, assim que é mais capaz de suportar os pulsos comparados com um fusível ativo rápido da mesma corrente avaliado.
Quando uma sobrecarga ocorre em um circuito, a época de quebra de um fusível lento do sopro toma mais por muito tempo do que aquele de um fusível ativo rápido devido ao I2t maior. Menos está protegida esta maneira enquanto alguns povos são preocupados? A resposta é não. Uma vez que o circuito falha, a sobrecarga durará e a energia correspondente liberada irá além do I2t do fusível até que funda para fora. A diferença cronometrando do sopro lento e da atuação rápida não é significativa a sua proteção. O sopro lento afetará o desempenho da proteção somente quando os componentes sensíveis que existem no circuito protegido precisam de ser protegidos.
Devido à diferença precedente, retarde o sopro e jejue fusíveis de atuação são aplicados aos circuitos diferentes. Jejuam os fusíveis de atuação devem ser usados nos circuitos puramente resistive (nenhuns ou menos impulsos) ou nos circuitos onde IC e outros componentes sensíveis precisam de ser protegidos, quando os fusíveis lentos do sopro forem usados preferivelmente nos circuitos capacitivos ou sensíveis onde os impulsos ocorrem em cima de poder-em/fora e põem o entrada/saída. Independentemente dos circuitos para a proteção de IC, a maioria de aplicações com os fusíveis de atuação rápidos podem ser substituídas com o sopro lento uns para aumentar a capacidade do anti-impulso. Contrària, a substituição das aplicações com os fusíveis lentos do sopro a jejuar os atuações pode fazer com que o fusível quebre assim que o equipamento for ligado e não trabalhar.
Além disso, a consideração econômica é igualmente um fator indireto para a seleção porque um fusível lento do sopro é muito caro do que de atuação rápido.
