Alta capacidade de quebra 6.35x32mm Tempo de atraso Tubos cilíndricos cerâmicos Fuse Link 10A 250V 6x30mm Sopro lento para iluminação
Principais características
Em conformidade com a UL 248 -1 / -14.
Número de processo UL JDYX2.E365879
cUL número de processo JDYX8.E365879
Capacidade de ruptura elevada atingir 1000A
Design compacto

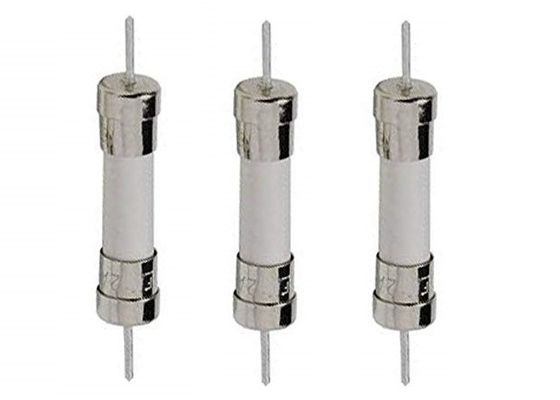

Disponível fusível de chumbo e fusível de cartucho
Tensão nominal 250VAC
Largo intervalo de corrente 100mA~50A
Formação de chumbo personalizada/Ângulo de 90 graus disponível
Tubos cerâmicos não transparentes, opção de areia no interior disponível
- Não, não, não.
Descarregar- Não.
Apresentações
A=250VAC
|
P/N
|
Ampère
Classificação
|
Voltagem
Classificação
|
Quebrar
Capacidade
|
Autorizações da Agência |
| UL (em inglês) |
CUL |
| BMT0100A |
100 mA |
250 V |
35A@250V AC (100mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V AC (4A~10A).
750A@250V AC (12A~30A).
1000A@250V AC (32A~50A)
|
● |
● |
| BMT0160A |
160 mA |
250 V |
● |
● |
| BMT0200A |
200 mA |
250 V |
● |
● |
| BMT0250A |
250 mA |
250 V |
● |
● |
| BMT0300A |
300 mA |
250 V |
● |
● |
| BMT0315A |
315 mA |
250 V |
● |
● |
| BMT0350A |
350 mA |
250 V |
● |
● |
| BMT0400A |
400 mA |
250 V |
● |
● |
| BMT0500A |
500 mA |
250 V |
● |
● |
| BMT0630A |
630 mA |
250 V |
● |
● |
| BMT0750A |
750 mA |
250 V |
● |
● |
| BMT0800A |
800 mA |
250 V |
● |
● |
| BMT1100A |
1A |
250 V |
● |
● |
| BMT1125A |
1.25A |
250 V |
● |
● |
| BMT1150A |
1.5A |
250 V |
● |
● |
| BMT1160A |
1.6A |
250 V |
● |
● |
| BMT1200A |
2A |
250 V |
● |
● |
| BMT1250A |
2.5A |
250 V |
● |
● |
| BMT1300A |
3A |
250 V |
● |
● |
| BMT1315A |
3.15A |
250 V |
● |
● |
| BMT1350A |
3.5A |
250 V |
● |
● |
| BMT1400A |
4A |
250 V |
● |
● |
| BMT1500A |
5A |
250 V |
● |
● |
| BMT1600A |
6A |
250 V |
● |
● |
| BMT1630A |
6.3A |
250 V |
● |
● |
| BMT1800A |
8A |
250 V |
● |
● |
| BMT2100A |
10A |
250 V |
● |
● |
| BMT2120A |
12A |
250 V |
● |
● |
| BMT2150A |
15A |
250 V |
● |
● |
| BMT2200A |
20A |
250 V |
● |
● |
| BMT2250A |
25A |
250 V |
● |
● |
| BMT2300A |
30A |
250 V |
● |
● |
| BMT2320A |
32A |
250 V |
● |
● |
| BMT2500A |
50A |
250 V |
● |
● |
Características do produto
|
Força de tração do chumbo
|
5N durante 10±1 segundos
|
|
Força de empuxo do chumbo
|
2N durante 10±1 segundos
|
|
Capacidade de soldar
|
Ondas: 260°C,≤3s;
Ferro de solda: 350 ± 10 °C,≤ 3 s.
|
|
Resistência térmica à solda
|
Onda: 260°C,10s;
Ferro de solda: 350°C,5s.
|
Características elétricas
|
Condição de ensaio
|
Todos os ensaios elétricos devem ser realizados com o ar ambiente a uma temperatura de 25 ± 5 °C. |
| Capacidade de carga |
Quando o fusível for carregado a 100% da corrente nominal, deve explodir no prazo de 4 horas. |
|
Classificação de interrupção
|
Capacidade de quebra:
35A a 250V AC (BMT na gama 100mA~1A);
100 A a 250 V AC (BMT no intervalo 1,25 A a 3,5 A);
200 A a 250 V AC (BMT no intervalo 4A a 10A);
750A a 250V AC (BMT na faixa 12A ~ 30A)
1000A a 250V AC (BMT na faixa de 32A ~ 50A). |
|
Teste de temperatura em subida
|
Quando o 100% dos tempos de ampereamento passar pelo fusível, após atingir o equilíbrio térmico, a temperatura na superfície do fusível que sobe não deve ser superior a 75°C.Temperatura em ascensão = temperatura da superfície - temperatura ambiente. |
Características de funcionamento
|
Percentagem de Ampère de classificação ((In)
|
Tempo de sopro
|
| 100%* Em |
4 horas Min |
| 200%* Em |
120 segundos Max. |
Dimensão(mm)
De potência não superior a 50 W

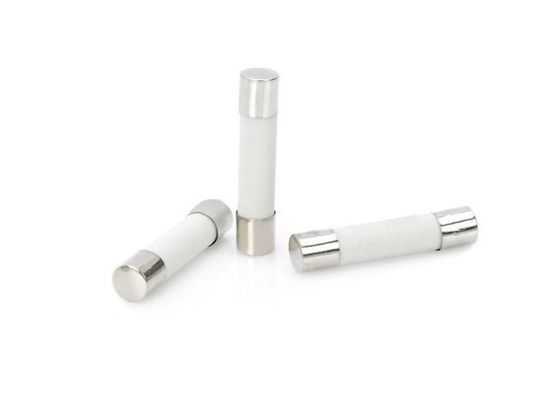

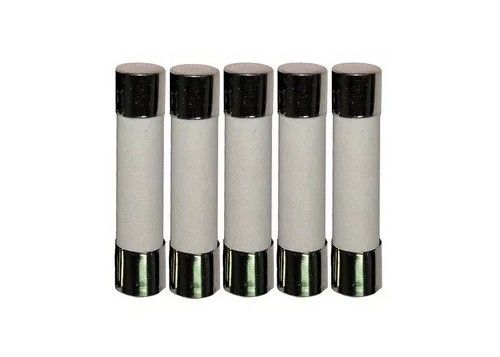

Fusível de cartucho
Um resistor de fusível funciona da mesma forma que um fusível?
Um resistor está disponível para uma determinada carga. se a corrente que flui através do resistor excede o limite, ele será queimado e o circuito estará aberto.Um resistor é semelhante a um fusível, ou seja, a corrente pode ser interrompida em sobrecorrente.Alguns fabricantes mudam o fusível em seu design original para resistores de fusível baratos para manter o custo baixo, apresentando aos clientes uma segurança superficial.
No entanto, será que um resistor de fusível é capaz de substituir um fusível para ter a mesma função?
Como sabemos, um bom fusível deve ter três funções essenciais: protecção, carga e segurança, enquanto uma resistência de fusível pode não ser capaz de funcionar bem em todos os três aspectos.
A função de protecção abrange a protecção contra sobrecarga e a protecção contra curto-circuito.mesmo uma sobrecorrente extremamente curta, ocorre no circuito, de modo a proteger o circuito e as partes. Um resistor de fusível pode não ser tão preciso quanto o fusível em termos de parâmetros técnicos como tempo de início e duração de funcionamento,e, portanto, não pode garantir proteção contra sobrecorrênciaFunciona apenas em curta corrente.
A função de suporte de carga de um fusível é assegurada pelo valor I2t, que permite que um fusível resista a choques de pulso de determinada energia de operações de comutação.Devemos calcular e avaliar este valor antes da seleção de fusíveisNo entanto, um resistor de fusível não tem índices técnicos semelhantes, por isso pode ser soprado por um pulso se o valor for pequeno ou falhar em proteger o circuito se for grande.
Quanto à segurança, um fusível pode ser assegurado através da tensão nominal, da capacidade de interrupção e de outros índices, especialmente a certificação de conformidade de segurança por um terceiro autorizado.Uma resistência de fusível não é um componente de segurançaA sua segurança é, por conseguinte, questionável.
É difícil garantir que não ocorram perigos durante o processo de quebra.
Em conclusão, um resistor de fusível pode explodir em sobrecorrência, mas não pode funcionar da mesma forma que um fusível.
