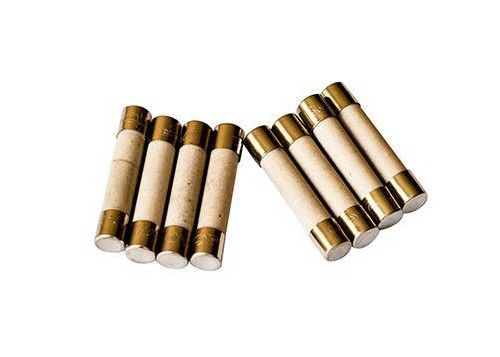

O tubo cerâmico enchido do cartucho do sopro do cUL de Canadá areia 6.3mmx32mm rápida habilitado funde 100mA-50Amp para aplicações da C.C.
Descrição
O fusível cerâmico do tubo da série de Aolittel BMF, projetado de acordo com UL 248 -1/-14, dimensão em 6,3 x 32 milímetros, especialmente para a proteção preliminar, correntes avaliados de 100 miliampères a 50 A, UL, cUL alistou, as tranças opcionais.
_________________________________________________________Download______
Aprovações da agência
Avaliação da tensão |
Agência |
Escala do ampère |
Número de arquivo da agência |
250VAC | UL | 100mA ~ 50A | JDYX2.E365879 |
C-UL | 100mA ~ 50A | JDYX8.E365879 |
Dimensão milímetro

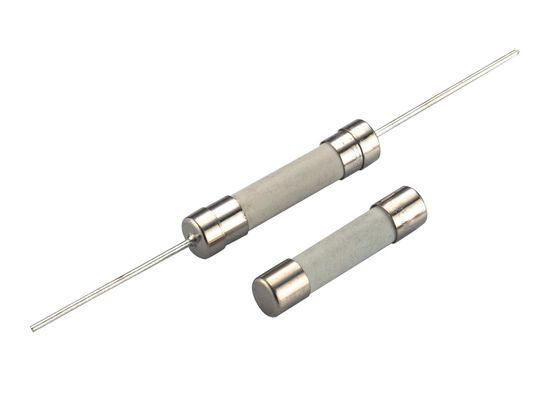

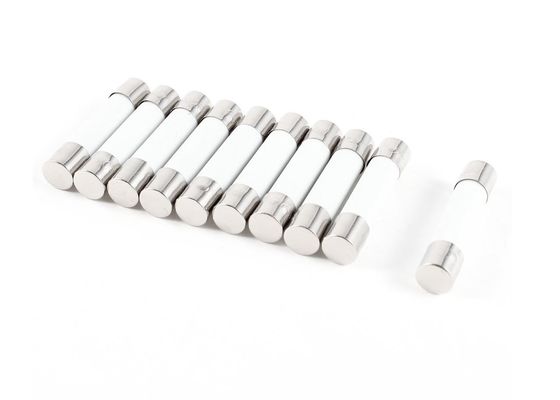

Sem ligação

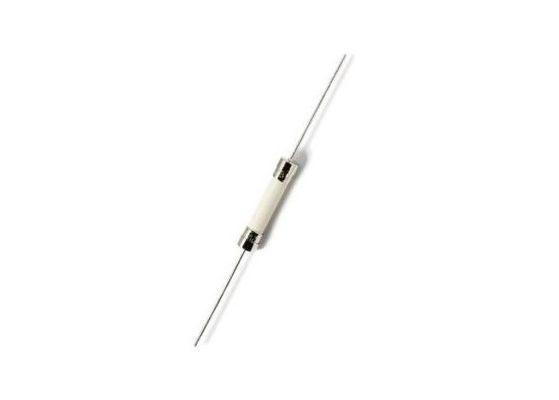

Leaded axial
Especificação
A=250VAC
Parte Não. |
Ampère Avaliação |
Tensão Avaliação |
Quebra Capacidade |
Aprovações da agência | |
UL | cUL | ||||
BMF0100A | 100mA | 250V |
C.A. de 35A@250V (100mA~1A);
C.A. DE 100A@250V (1.25A~3.5A);
C.A. DE 200A@250V (4A~10A).
C.A. DE 750A@250V (12A~30A).
C.A. DE 1000A@250V (32A~50A) |
● | ● |
BMF0160A | 160mA | 250V | ● | ● | |
BMF0200A | 200mA | 250V | ● | ● | |
BMF0250A | 250mA | 250V | ● | ● | |
BMF0300A | 300mA | 250V | ● | ● | |
BMF0315A | 315mA | 250V | ● | ● | |
BMF0350A | 350mA | 250V | ● | ● | |
BMF0400A | 400mA | 250V | ● | ● | |
BMF0500A | 500mA | 250V | ● | ● | |
BMF0630A | 630mA | 250V | ● | ● | |
BMF0750A | 750mA | 250V | ● | ● | |
BMF0800A | 800mA | 250V | ● | ● | |
BMF1100A | 1A | 250V | ● | ● | |
BMF1125A | 1.25A | 250V | ● | ● | |
BMF1150A | 1.5A | 250V | ● | ● | |
BMF1160A | 1.6A | 250V | ● | ● | |
BMF1200A | 2A | 250V | ● | ● | |
BMF1250A | 2.5A | 250V | ● | ● | |
BMF1300A | 3A | 250V | ● | ● | |
BMF1315A | 3.15A | 250V | ● | ● | |
BMF1350A | 3.5A | 250V | ● | ● | |
BMF1400A | 4A | 250V | ● | ● | |
BMF1500A | 5A | 250V | ● | ● | |
BMF1600A | 6A | 250V | ● | ● | |
BMF1630A | 6.3A | 250V | ● | ● | |
BMF1800A | 8A | 250V | ● | ● | |
BMF2100A | 10A | 250V | ● | ● | |
BMF2120A | 12A | 250V | ● | ● | |
BMF2150A | 15A | 250V | ● | ● | |
BMF2200A | 20A | 250V | ● | ● | |
BMF2250A | 25A | 250V | ● | ● | |
BMF2300A | 30A | 250V | ● | ● | |
BMF2320A | 32A | 250V | ● | ● | |
BMF2500A | 50A | 250V | ● | ● |
Que é a finalidade da capacidade de interrupção na aplicação prática?
A capacidade de interrupção de um fusível é um índice de segurança. Relaciona-se raramente ao desempenho bonde. Assim é negligenciado frequentemente pelo fabricante ou pelo usuário. Alguns povos são mesmo inconscientes deste índice técnico.
Como uma precaução de segurança, um fusível precisa de garantir a qualquer hora a segurança de um circuito e de outras peças, assim que tem-se que assegurar a cofre forte em todos os casos, especialmente durante o processo da operação do fusível, quando nenhum perigo devem ocorrer, incluindo formar arcos persistente, os tempos da condução, o burning, o espirro, e mesmo a explosão. A capacidade de interrupção é um índice que reflete a segurança garantida.
A unidade de medida é o ampère, indicando a corrente máxima que pode com segurança ser interrompida por um fusível. Contanto que a sobrecarga do circuito não exceder a capacidade de interrupção, o fusível pode com segurança interromper a corrente sem produzir nenhum perigo. Por outro lado, embora o fusível poderia quebrar a corrente de circuito, a segurança absoluta não pode ser assegurada. Consequentemente, a capacidade de interrupção não é um índice dispensável.
A fim garantir a segurança do fusível, nós igualmente precisamos de considerar índices de segurança como a capacidade de interrupção, certificação avaliado da tensão e de segurança, à exceção dos parâmetros de desempenho essenciais que incluem a capacidade atual, característica de sopro, capacidade do withstand do pulso e envelhecendo taxa, impedância e consumo de potência, e derating da temperatura.
Para fusíveis diminutos do tubo do padrão europeu, os fusíveis do mesmo perfil e a dimensão podem ser divididos em baixos e fusíveis altamente interrompendo da avaliação. A capacidade de interrupção do anterior é especificada como 10 vezes da corrente avaliado ou do 35A, qualquer é maior, quando a capacidade de interrupção dos últimos for tão alta quanto 1500A. Os fusíveis norte-americanos do tubo não têm nenhuma tal divisão. O índice especificado da capacidade de interrupção é muito mais alto, 10,000A para 125V, 35~1500A para 250V, que depende da corrente avaliado do fusível. A capacidade de interrupção de fusíveis da microplaqueta de SMT é sempre em torno de 50A.
