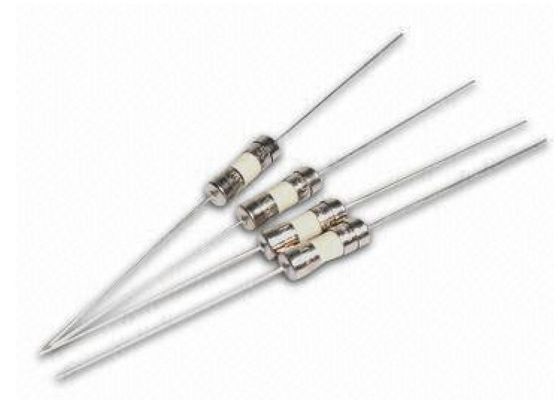

A montagem cerâmica Leaded cilíndrica de bronze folheado a níquel da placa do fusível 1.6A 250VAC do tubo da retardação de tempo do tampão 3x10mm com UL aprovou
Aplicações
Proteção de circuito preliminar:
• Fontes de alimentação
• Diodo emissor de luz e iluminação geral
• Produtos eletrónicos de consumo
• Desktop, portátil e caderno
• Equipamento de teste
_________________________________________________________
Download______
Descrição do produto
• Tempo de atraso
• Projetado a IEC60127-3
• Única construção de bronze folheado a níquel do tampão de extremidade
• 3,6 milímetros x 10 milímetros de design compacto utilizam menos
espaço da placa
• O halogênio livra, sem chumbo, RoHS complacente
Dimensão (milímetros)
| Sem ligação | |
| Com saídas axiais | |
Desempenhos bondes (A=250V, B=125V)
|
Parte Não. |
Ampère Avaliação |
Tensão Avaliação |
Quebra Capacidade |
Mim2 TMelting Integral (A2. S) |
Aprovações da agência |
||
| UL | cUL |
PSE |
|||||
| HTP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0,0042 | ○ | ○ | ○ |
| HTP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0,010 | ○ | ○ | ○ |
| HTP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0,025 | ○ | ○ | ○ |
| HTP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0,035 | ○ | ○ | ○ |
| HTP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0,056 | ○ | ● | ○ |
| HTP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0,10 | ○ | ● | ○ |
| HTP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0,12 | ○ | ● | ○ |
| HTP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0,15 | ○ | ● | ○ |
| HTP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0,25 | ○ | ● | ○ |
| HTP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0,35 | ○ | ● | ○ |
| HTP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0,55 | ○ | ● | ○ |
| HTP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0,70 | ○ | ● | ○ |
| HTP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1,1 | ○ | ● | ○ |
| HTP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ○ | ● | ○ |
| HTP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3,8 | ○ | ● | ○ |
| HTP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4,2 | ○ | ● | ○ |
| HTP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6,2 | ○ | ● | ○ |
| HTP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ○ | ● | ○ |
| HTP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ○ | ● | ○ |
| HTP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ○ | ● | ○ |
| HTP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ○ | ● | ○ |
| HTP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ○ | ● | ○ |
| HTP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ○ | ● | ○ |
| HTP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 54 | ○ | ● | ○ |
| HTP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 58 | ○ | ● | ○ |
| HTP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 59 | ○ | ● | ○ |
| HTP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 63 | ○ | ● | ○ |
| HTP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 65 | ○ | ● | ○ |
| HTP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 68 | ○ | ● | ○ |
| HTP2100A/B | 12A | 250V/125V | 50A@125V/250VAC | 72 | ○ | ○ | ○ |
Características elétricas
|
% da avaliação do ampère (dentro) |
Tempo de sopro |
| 100% * dentro | 4 horas mínimo |
| 200% * dentro | segundo 60 máximo |
Dados ambientais
| Temperatura de funcionamento | -55 °C ao °C +125 (com derating) |
| Choque térmico |
MIL-STD- 202G, método 107G, condição de teste B (°C de 5 ciclos -65 ao °C) +125 |
| Vibração | MIL-STD- 202G, método 201A |
| Umidade | MIL-STD- 202G, método 103B, condição de teste A |
| Pulverizador de sal | MIL-STD- 202G, método 101D, condição de teste B |
Que são as similaridades e as diferenças entre um fusível descartável e um fusível resettable?
Um fusível restorable é essencialmente um termistor do PTC. É totalmente diferente de um fusível devido a seu princípio de funcionamento: protege um circuito enquanto a resistência do material do PTC é correlacionada positivamente à temperatura e ao salto no ponto do curie.
Para as similaridades: ambos podem ser usados para circuitos para a proteção da sobrecarga e ser aplicados a um número campos e de circunstâncias similares. Ambos podem ser usados ou substituído em algumas circunstâncias. Por exemplo, ambos os produtos são proeminentes para as aplicações da proteção da bateria onde a exigência da proteção da sobrecarga não é tão restrita. Para a proteção de determinados CI e de componentes importantes ou em extremidades do entrada/saída do poder, somente o fusível descartável pode ser competente. A exigência da impedância é igualmente mais alta para estas peças. Contudo, o termistor do PTC será a melhor escolha para as circunstâncias quando os produtos devem evitar ser danificada da proteção do superaquecimento ou da sobrecarga nas relações onde quente-trocar é frequente. Contudo na maioria de circunstâncias, os dois produtos são extremamente diferentes ou não podem substituir um outro. A seguinte tabela mostra as diferenças preliminares entre os dois.
Devido às similaridades e às diferenças, os dois produtos estão disponíveis no mercado para fins diferentes.
| Um fusível de tempo | Fusível Resettable do PTC | |
| Resistência interna | Pequeno | Grande |
| Sensibilidade atual | Alto | Baixo |
| Tempo de resposta | Rápido | Baixo |
| Taxa do envelhecimento | Lento | Rápido |
| Corrente do escapamento | Nenhum | Sim |
| Desempenho da segurança | Forte | Fraco |
| Espaço de aplicação | Largamente | Estreito |
