Do tempo de atraso lento do sopro da virola da capacidade 5x20mm relação cerâmica de quebra alta 4A 125VAC do fusível do tubo para os bens brancos

Alta capacidade de ruptura 5x20mm Ferrule Tempo de sopro lento Retardo Conexão de fusível de tubo cerâmico 4A 125VAC Para produtos brancos

Descrição

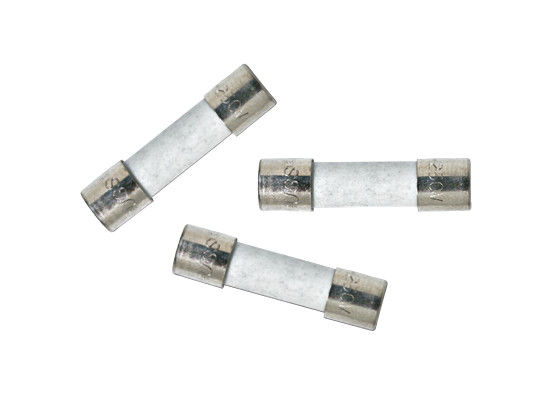

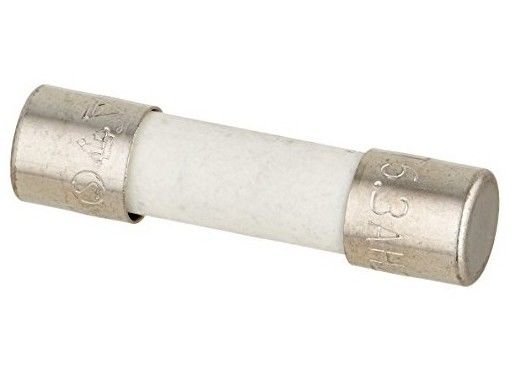

Fusível de cartucho de corpo cerâmico de 5×20 mm resistente a sobretensão de atraso de tempo concebido de acordo com as especificações da IEC,Normas:De acordo com a IEC60127-1, IEC60127-3, GB9364.1, GB9364.3.

Características do produto

• Alta capacidade de ruptura com atraso de tempo
• Cantidades de corrente de 0,1 A a 30 A
• Tubos de cerâmica, construção de tampa de ponta de latão niquelado
• Sem halogênio, compatível com a RoHS, sem chumbo

• Projetado de acordo com as normas internacionais (IEC) para utilização a nível mundial

• Alta capacidade de quebra

• Cumprir a especificação IEC 60127-2, folha 5 para fusíveis de atraso temporal

Aplicações

Utilizado como proteção suplementar em aparelhos ou equipamentos de utilização para proteger componentes ou circuitos internos.

Proteção do circuito primário:

• LED e iluminação geral

• televisores LED/LCD

• Eletrodomésticos e artigos de limpeza

• Impressoras e periféricos

• Equipamento de ensaio

• Fornecimentos de energia

- Não, não, não. Descarregar- Não.

Certificações

Especificações

Dimensão(mm)

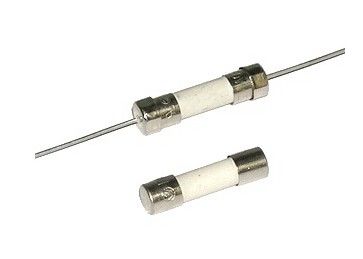

	Sem chumbo
	Com chumbo

Características de funcionamento

Curva de variação da temperatura

Parâmetros recomendados para solda manual:

Temperatura do ferro de solda: 350° C +/- 5° C
Tempo de aquecimento: 5 segundos no máximo.
Nota: Estes dispositivos não são recomendados para o processo IR ou de refluxo por convecção.

Serviços adicionais

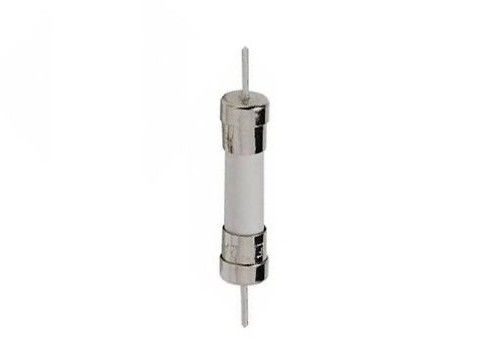

Para o fusível de cauda de porco, siga as recomendações abaixo para a formação e montagem de chumbo axial em PCB:

Formação de chumbo:
A distância C entre a superfície plana da tampa e o chumbo axial deve ser superior a 1,0 mm.

Instalação de PCB:
Recomenda-se que a distância entre o PCB e a tampa do fusível seja mínima de 1,5 mm.

Como identificar e substituir um fusível quebrado

Passo 1: Desconectar o dispositivo	Nesta etapa você precisará desconectar o dispositivo que não está funcionando Não é tão difícil você só precisa desconectar a tomada que vai para a tomada principal Também recomendo desligar o dispositivo primeiro. Jamais abra um dispositivo que ainda esteja ligado ao principal!
Passo 2: Localização do fusível	Os fusíveis estão geralmente na entrada do dispositivo, então olhe perto da tomada de energia Quando você puxar o fusível para fora puxe-o suavemente para que você não danificar o fusível ou alguns componentes
Passo 3: Ensaios do fusível	Se você tem um fusível de vidro você pode facilmente ver se o fusível está queimado ou não Para tipos cerâmicos, será necessário um verificador de continuidade/multimétermmm Para o verificador de continuidade Põe o fusível no chumbo preto e vermelho e se ouvires um sinal de sinal do que o teu fusível está bem, se não houver sinal de sinal o fusível está queimado Para multimetrosmmm Configure o multímetro para a configuração ohm (mais próximo de 1Ω) e colocar um cabo em cada extremidade do fusível e olhar para o ecrã Se o medidor mostra menos de 1Ω então o fusível deve estar bem, se ele mostra que não há conexão (no meu multimetro é 1 no lado esquerdo) então o fusível é queimado
Passo 4: Comprar um fusível novo	Verifique uma tampa no fusível, PCB ou manual para classificações de fusíveis Deve haver escrito algo como: T2A250V, F1A250V que é classificação de fusível T é para fusível de sopro lento e F para fusível de sopro rápido 2A ou 1A é a classificação de amperagem é geralmente apenas número e A 250V é a tensão de classificação do seu número e V E então só medir o tamanho do fusível Em pequenos dispositivos elétricos é geralmente 5x20mm Há 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm e 10x38mm
