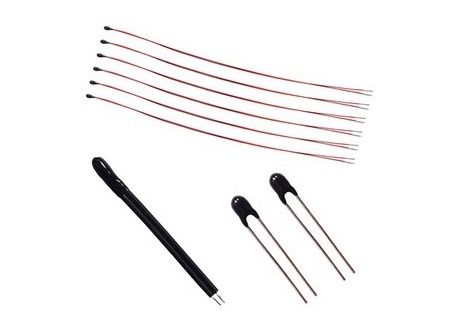

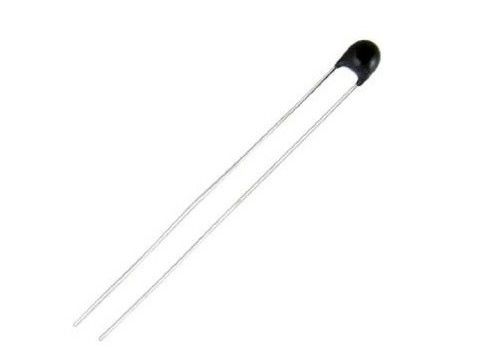

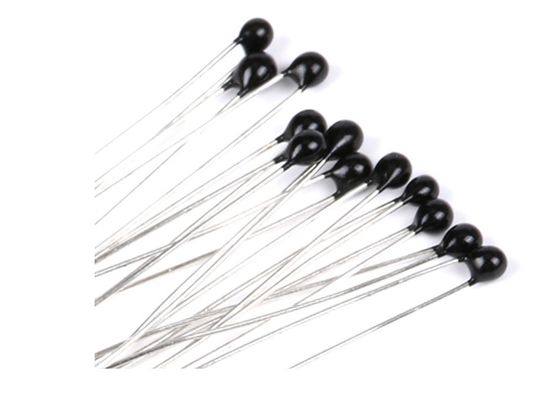

Termodinâmica recoberta por epoxi radial de precisão intercambiável NTC Termistor 2.7KOhm 3950
Breve Descrição
Epoxi Encapsulado Precision Interchangeable NTC Thermistor utilizando sensor cerâmico de disco pressionado de alta estabilidade para aplicações gerais.
- Não, não, não.
Descarregar- Não.
Características
• Tecnologia NTC avançada
• Intervalo de temperatura entre -55 °C e +125 °C
• Alta resistência a choques térmicos
• Pequeno diâmetro do corpo, máximo 2,5 mm
• Qualificado AEC-Q200
• Tempo de resposta rápido
• Alta sensibilidade
• Entrega a granel ou em fita com fios extra longos (para montagem automática)
• Revestimento por epoxi termicamente condutor para boa resistência mecânica e resistência aos solventes
• Ambientes com umidade não condensante
• Conformidade com a RoHS
• 2.700 ohms Resistência @ 25°C
• Intercambiável ± 0,2°C, 0°C a 70°C
• Sensor cerâmico de disco prensado
Aplicação
Sensores de temperatura, controlo e compensação.
aplicações automotivas, elementos de sensores em aplicações industriais e comerciais, sistemas de aquecimento e sistemas industriais.
Aplicações a altas temperaturas
Instrumentação de tolerância limitada
Aplicações gerais que exigem estabilidade
Aplicações que exigem a detecção de pequenas alterações de temperatura
Ambientes húmidos não condensantes
Permite uso em aplicações em todo o mundo
Gestão de motores automotivos
Ar condicionado
Médico
Termômetros clínicos
Análise de sangue
Dimensão (mm)
|
A
|
B
|
C
|
D
|
L
|
|
Max 2.5
|
Quatro no máximo.0
|
10,7 ±.5
|
0.3±0.05
|
25 ± 1
|
|
Máximo 3
|
Quatro no máximo.5
|
2.2 ±.5
|
0.45±0.05
|
25 ± 1
|
Materiais
|
Não
|
Nome do material
|
Artigo/PN
|
|
E.
|
Elementos
|
R25=2,7KΩ±1% B25/50=3950±1%
|
|
B
|
Revestimento
|
Resina epoxi
|
|
D. Não.
|
Fios de chumbo
|
Fios CP
|
Apresentações
|
Não
|
Ponto
|
Sinalização
|
Condições de ensaio
|
Minha.
|
Valor normal
|
Max. - O quê?
|
Unidade
|
|
1.
|
Resistência a 25°C
|
R25
|
Ta=25±0,05°C
PT ¥0,1mw
|
2.673
|
2.7
|
2.727
|
kΩ
|
|
2.
|
Valor B
|
B25/50.
|
|
3910.5
|
3950
|
3989.5
|
k
|
|
3.
|
Fator de dissipação
|
σ
|
Em silêncio
|
≥ 2
|
Mw/°C
|
|
4.
|
Constante de tempo
|
τ
|
Em silêncio
|
≤ 7
|
sec
|
|
5.
|
Intervalo de temperatura de funcionamento
|
/
|
/
|
- 55
|
/
|
+125
|
°C
|
|
6
|
Resistência ao isolamento
|
/
|
100 V DC 1min
|
≥ 100
|
MΩ
|
|
7.
|
Potência nominal máxima
|
Pmax
|
/
|
≤ 50
|
mW
|
Montar
Os termistores são adequados para todos os processos de montagem padrão, como enrolar, soldar, soldar.Os parâmetros do processo de montagem devem ser escolhidos de acordo com o material de fio de chumbo (níquel conservado) e validados na aplicação.O processo de montagem deve respeitar as seguintes orientações e recomendações:
• As forças de descascagem dos cabos devem ser reduzidas ao mínimo e nunca devem exceder 3 N
• Evitar grandes gradientes de temperatura entre a região de solda e o sensor
Embalagem
• Os componentes a granel são entregues em caixas de 500 componentes
Resistência versus gráfico de temperatura
|
Tabela de conversão R-T
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
- 55
|
211.966
|
223.777
|
236.223
|
- 18 anos.
|
21.618
|
22.303
|
23.006
|
|
- 54 anos.
|
197.640
|
208.505
|
219.946
|
- 17
|
20.470
|
21.106
|
21.760
|
|
- 53 anos.
|
184.388
|
194.389
|
204.911
|
- 16 anos.
|
19.389
|
19.981
|
20.588
|
|
- 52
|
172.123
|
181.332
|
191.014
|
- 15.
|
18.371
|
18.921
|
19.486
|
|
- 51
|
160.761
|
169.246
|
178.160
|
- 14
|
17.411
|
17.923
|
18.448
|
|
- 50
|
150.230
|
158.051
|
166.262
|
- 13
|
16.507
|
16.983
|
17.471
|
|
- 49
|
140.463
|
147.675
|
155.242
|
- Doze
|
15.654
|
16.097
|
16.551
|
|
- 48 anos.
|
131.398
|
138.052
|
145.027
|
- 11
|
14.850
|
15.262
|
15.684
|
|
- 47
|
122.980
|
129.121
|
135.555
|
- 10
|
14.092
|
14.475
|
14.867
|
|
-46
|
115.158
|
120.828
|
126.764
|
- 9
|
13.376
|
13.732
|
14.097
|
|
- 45
|
107.885
|
113.122
|
118.602
|
- 8
|
12.700
|
13.032
|
13.371
|
|
- 44
|
101.119
|
105.958
|
111.018
|
- 7
|
12.062
|
12.371
|
12.686
|
|
-43 anos.
|
94.821
|
99.294
|
103.968
|
-6
|
11.459
|
11.746
|
12.040
|
|
- 42 anos.
|
88.955
|
93.092
|
97.411
|
- 5
|
10.890
|
11.157
|
11.429
|
|
- 41
|
83.489
|
87.316
|
91.309
|
- Quatro
|
10.351
|
10.600
|
10.853
|
|
- 40
|
78.393
|
81.934
|
85.626
|
-3
|
9.843
|
10.074
|
10.309
|
|
- 39
|
73.640
|
76.918
|
80.333
|
-2
|
9.361
|
9.576
|
9.795
|
|
- 38 anos.
|
69.204
|
72.239
|
75.399
|
- Um.
|
8.906
|
9.106
|
9.310
|
|
- 37
|
65.062
|
67.873
|
70.798
|
0
|
8.475
|
8.662
|
8.851
|
|
- 36
|
61.193
|
63.797
|
66.505
|
1
|
8.068
|
8.241
|
8.417
|
|
- Trinta e cinco
|
57.577
|
59.990
|
62.498
|
2
|
7.682
|
7.843
|
8.006
|
|
- 34 anos.
|
54.195
|
56.433
|
58.756
|
3
|
7.316
|
7.466
|
7.618
|
|
- 33
|
51.033
|
53.107
|
55.260
|
4
|
6.970
|
7.109
|
7.250
|
|
- 32 anos.
|
48.073
|
49.996
|
51.992
|
5
|
6.642
|
6.771
|
6.902
|
|
-31 anos.
|
45.301
|
47.086
|
48.936
|
6
|
6.331
|
6.451
|
6.573
|
|
- Trinta
|
42.706
|
44.362
|
46.077
|
7
|
6.036
|
6.148
|
6.261
|
|
- 29
|
40.274
|
41.810
|
43.402
|
8
|
5.757
|
5.860
|
5.965
|
|
- 28
|
37.994
|
39.420
|
40.896
|
9
|
5.492
|
5.588
|
5.685
|
|
- 27
|
35.855
|
37.180
|
38.550
|
10
|
5.243
|
5.333
|
5.423
|
|
- 26 anos.
|
33.850
|
35.080
|
36.351
|
11
|
5.001
|
5.084
|
5.167
|
|
- 25
|
31.967
|
33.110
|
34.289
|
12
|
4.775
|
4.851
|
4.928
|
|
- 24.
|
30.199
|
31.261
|
32.356
|
13
|
4.559
|
4.630
|
4.702
|
|
- 23 anos.
|
28.539
|
29.526
|
30.543
|
14
|
4.355
|
4.421
|
4.487
|
|
- 22 anos.
|
26.980
|
27.896
|
28.841
|
15
|
4.161
|
4.222
|
4.283
|
|
- 21 anos.
|
25.513
|
26.365
|
27.243
|
16
|
3.976
|
4.032
|
4.089
|
|
- 20
|
24.135
|
24.927
|
25.742
|
17
|
3.801
|
3.853
|
3.905
|
|
- 19
|
22.838
|
23.574
|
24.332
|
18
|
3.634
|
3.682
|
3.730
|
|
Tabela de conversão R-T
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
19
|
3.475
|
3.520
|
3.564
|
56
|
0.764
|
0.782
|
0.799
|
|
20
|
3.324
|
3.365
|
3.407
|
57
|
0.736
|
0.753
|
0.771
|
|
21
|
3.181
|
3.219
|
3.257
|
58
|
0.710
|
0.727
|
0.744
|
|
22
|
3.044
|
3.079
|
3.114
|
59
|
0.684
|
0.701
|
0.717
|
|
23
|
2.914
|
2.946
|
2.978
|
60
|
0.660
|
0.676
|
0.692
|
|
24
|
2.790
|
2.820
|
2.849
|
61
|
0.637
|
0.652
|
0.668
|
|
25
|
2.673
|
2.700
|
2.727
|
62
|
0.614
|
0.629
|
0.645
|
|
26
|
2.558
|
2.585
|
2.612
|
63
|
0.593
|
0.608
|
0.623
|
|
27
|
2.449
|
2.476
|
2.503
|
64
|
0.572
|
0.587
|
0.602
|
|
28
|
2.345
|
2.372
|
2.399
|
65
|
0.552
|
0.566
|
0.581
|
|
29
|
2.246
|
2.273
|
2.299
|
66
|
0.533
|
0.547
|
0.561
|
|
30
|
2.152
|
2.178
|
2.205
|
67
|
0.515
|
0.528
|
0.542
|
|
31
|
2.062
|
2.088
|
2.115
|
68
|
0.497
|
0.511
|
0.524
|
|
32
|
1.977
|
2.002
|
2.029
|
69
|
0.480
|
0.493
|
0.507
|
|
33
|
1.895
|
1.921
|
1.946
|
70
|
0.464
|
0.477
|
0.490
|
|
34
|
1.817
|
1.843
|
1.868
|
71
|
0.448
|
0.461
|
0.474
|
|
35
|
1.743
|
1.768
|
1.793
|
72
|
0.433
|
0.446
|
0.458
|
|
36
|
1.672
|
1.697
|
1.722
|
73
|
0.419
|
0.431
|
0.443
|
|
37
|
1.605
|
1.629
|
1.654
|
74
|
0.405
|
0.417
|
0.429
|
|
38
|
1.540
|
1.564
|
1.588
|
75
|
0.392
|
0.403
|
0.415
|
|
39
|
1.479
|
1.502
|
1.526
|
76
|
0.379
|
0.390
|
0.402
|
|
40
|
1.420
|
1.443
|
1.467
|
77
|
0.367
|
0.378
|
0.389
|
|
41
|
1.364
|
1.387
|
1.410
|
78
|
0.355
|
0.366
|
0.377
|
|
42
|
1.310
|
1.333
|
1.356
|
79
|
0.343
|
0.354
|
0.365
|
|
43
|
1.259
|
1.281
|
1.304
|
80
|
0.332
|
0.343
|
0.353
|
|
44
|
1.210
|
1.232
|
1.254
|
81
|
0.322
|
0.332
|
0.342
|
|
45
|
1.163
|
1.184
|
1.206
|
82
|
0.312
|
0.322
|
0.332
|
|
46
|
1.118
|
1.139
|
1.161
|
83
|
0.302
|
0.311
|
0.321
|
|
47
|
1.075
|
1.096
|
1.117
|
84
|
0.292
|
0.302
|
0.312
|
|
48
|
1.035
|
1.055
|
1.075
|
85
|
0.283
|
0.293
|
0.302
|
|
49
|
0.995
|
1.015
|
1.036
|
86
|
0.274
|
0.284
|
0.293
|
|
50
|
0.956
|
0.976
|
0.995
|
87
|
0.266
|
0.275
|
0.284
|
|
51
|
0.922
|
0.941
|
0.961
|
88
|
0.258
|
0.267
|
0.276
|
|
52
|
0.888
|
0.906
|
0.926
|
89
|
0.250
|
0.258
|
0.267
|
|
53
|
0.855
|
0.873
|
0.892
|
90
|
0.242
|
0.251
|
0.259
|
|
54
|
0.823
|
0.841
|
0.860
|
91
|
0.235
|
0.243
|
0.252
|
|
55
|
0.793
|
0.811
|
0.829
|
92
|
0.228
|
0.236
|
0.244
|
|
Tabela de conversão R-T
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
93
|
0.221
|
0.229
|
0.237
|
|
|
|
|
|
94
|
0.215
|
0.222
|
0.230
|
|
|
|
|
|
95
|
0.208
|
0.216
|
0.224
|
|
|
|
|
|
96
|
0.202
|
0.210
|
0.217
|
|
|
|
|
|
97
|
0.196
|
0.203
|
0.211
|
|
|
|
|
|
98
|
0.191
|
0.198
|
0.205
|
|
|
|
|
|
99
|
0.185
|
0.192
|
0.199
|
|
|
|
|
|
100
|
0.180
|
0.187
|
0.193
|
|
|
|
|
|
101
|
0.175
|
0.181
|
0.188
|
|
|
|
|
|
102
|
0.170
|
0.176
|
0.183
|
|
|
|
|
|
103
|
0.165
|
0.171
|
0.178
|
|
|
|
|
|
104
|
0.160
|
0.166
|
0.173
|
|
|
|
|
|
105
|
0.156
|
0.162
|
0.168
|
|
|
|
|
|
106
|
0.151
|
0.157
|
0.164
|
|
|
|
|
|
107
|
0.147
|
0.153
|
0.159
|
|
|
|
|
|
108
|
0.143
|
0.149
|
0.155
|
|
|
|
|
|
109
|
0.139
|
0.145
|
0.151
|
|
|
|
|
|
110
|
0.135
|
0.141
|
0.147
|
|
|
|
|
|
111
|
0.132
|
0.137
|
0.143
|
|
|
|
|
|
112
|
0.128
|
0.133
|
0.139
|
|
|
|
|
|
113
|
0.125
|
0.130
|
0.135
|
|
|
|
|
|
114
|
0.121
|
0.127
|
0.132
|
|
|
|
|
|
115
|
0.118
|
0.123
|
0.128
|
|
|
|
|
|
116
|
0.115
|
0.120
|
0.125
|
|
|
|
|
|
117
|
0.112
|
0.117
|
0.122
|
|
|
|
|
|
118
|
0.109
|
0.114
|
0.119
|
|
|
|
|
|
119
|
0.106
|
0.111
|
0.116
|
|
|
|
|
|
120
|
0.104
|
0.108
|
0.113
|
|
|
|
|
|
121
|
0.101
|
0.105
|
0.110
|
|
|
|
|
|
122
|
0.098
|
0.103
|
0.107
|
|
|
|
|
|
123
|
0.096
|
0.100
|
0.104
|
|
|
|
|
|
124
|
0.093
|
0.098
|
0.102
|
|
|
|
|
|
125
|
0.091
|
0.095
|
0.099
|
|
|
|
|
