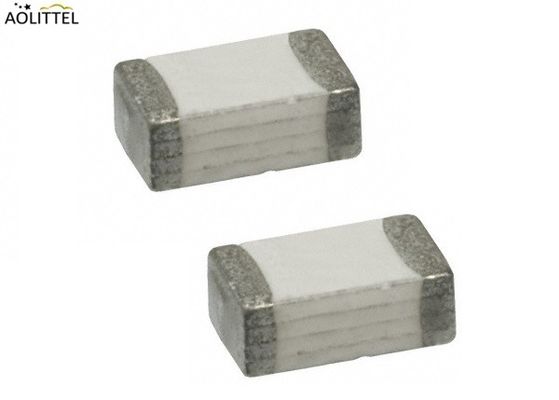

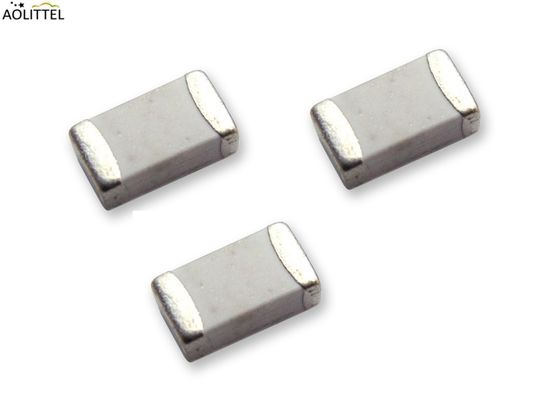

3216FF1.5-R 1206 Sopro rápido SMD Chip Encapsulação Montar Superfície Fusíveis 32VAC DC 1.5A Com UL CSA RoHS alcance aprovado
Benefício
Dimensões pequenas com correntes elevadas
Excelente estabilidade a temperaturas
Alta fiabilidade e resiliência
Características fortes de supressão de arco
Dados ambientais
• Choque térmico: MIL-STD-202, Método 107, Condição de ensaio B (-65 °C a +125 °C)
• Vibração: MIL-STD-202, Método 204, Condição de ensaio C (55 Hz - 2 kHz, 10 G)
• Resistência à humidade: MIL-STD-202, Método 106,10 ciclo diário
• Soldurabilidade: ANSI/J-STD-002, ensaio B
• Ensaio de resistência adicional ao calor da solda: MILSTD-202G Método 210F Condição A
• Temperatura de funcionamento: -55 oC a +125 oC
• AEC-Q200 qualificado (250 mA a 7 A)
- Não, não, não.
Descarregar- Não.
- Geral
Os fusíveis de ação rápida ajudam a proteger contra sobrecorrentes em sistemas que utilizam fontes de energia de corrente contínua até 63VDC.O projeto multicamadas fornece a maior corrente de retenção na menor pegada, reduz o envelhecimento relacionado com a difusão, melhora a fiabilidade e a resistência do produto e aumenta a temperatura elevada
Esta situação contribui para facilitar o desenvolvimento de produtos eletrónicos de consumo mais fiáveis e de alto desempenho, tais como computadores portáteis, dispositivos multimédia, telemóveis e outros dispositivos eletrónicos portáteis.
Características
Estrutura monolítica multicamadas com corpo cerâmico de vidro e elemento de fusão de prata
de um valor não superior a 20 EUR por tonelada,
fornecendo excelente soldabilidade
Classificação AEC-Q200 (250 mA a 7 A)
Fusíveis de superfície de acção rápida
Capacidades de até 30 amperios
Excelentes características de temperatura e ciclo
Compatível com soldagem por refluxo e onda
Compatível com a RoHS
Performance a altas temperaturas
-55°C a +125°C
Método de solda
• Imersão em ondas: 260 °C, 10 segundos no máximo.
• Refluxo infravermelho: 260 °C, 30 segundos no máximo.
Embalagem
| Dados do pacote | |
| Número da parte | Descrição |
| 12 100 X | 3000 fusíveis em fita e rolo de 8 mm em um rolo de 7 polegadas (178 mm) por padrão EIA RS481 |
Aplicação
Proteção de circuito em monitores LCD, placas de PC, unidades de disco, produtos de comunicação portáteis, PDAs, câmeras digitais, DVDs, TVs, telefones celulares, baterias recarregáveis, carregadores de baterias, etc.
Especificações do material
| Material do corpo de construção | De aço inoxidável |
| Material de encerramento | Prata, níquel, estanho |
| Elemento de fusível | Espartilho |
| Resistência terminal |
Teste de suspensão: |
Ensaios de fiabilidade
| - Não, não. | Teste | Requisito | Condição de ensaio | Referência de ensaio |
| 1 | Resistência térmica à solda |
Alteração da DCR ≤ ± 10% |
Um mergulho a (260±5) °C durante (5±1) segundos |
O número de unidades de produção é: |
| 2 | Soldabilidade | Cobertura mínima de 95% | Um mergulho a (235±5) °C durante (5±1) segundos |
O número de unidades de produção é: |
| 3 | Choque térmico |
Alteração da DCR ≤ ± 10% |
1000 ciclos entre -45 °C e +125 °C | Referência ao Ao litel Standard |
| 4 | Resistência à umidade |
Mudança de DCR ≤ ± 15% |
10 ciclos |
O número de unidades de produção é: |
| 5 | Vibrações mecânicas |
Alteração da DCR ≤ ± 10% |
0.4" D.A. ou 30 G entre 5 e 3000 Hz |
O número de unidades de produção é: |
| 6 | Choque mecânico |
Alteração da DCR ≤ ± 10% |
Queda de 1 m de altura do chão 10 vezes | Método MIL-STD-202 213 |
| 7 | Força terminal |
Alteração da DCR ≤ ± 10% |
30 segundos pendurados para 1206 (1.0kg) e 0603 (0.5KG) | Referência ao Ao litel Standard |
| 8 | A vida | Nenhuma "abertura" elétrica durante o ensaio deve alterar a queda de tensão em menos de ± 20% do valor inicial. | 80% Temperatura ambiente de corrente nominal de +25 °C a +28 °C,2000 horas | Ver Aolittel Standard |
| 9 | Curvatura | Nenhuma "abertura" elétrica durante o ensaio | 2 mm de curvatura, mais de 5 segundos | Referência ao Ao litel Standard |
Advertências e avisos:
1Manuseio de CHIP FUSE não deve ser deixado cair. Não deve causar descolagens durante o manuseio de FUSE. Os componentes não devem ser tocados com as mãos nuas. Recomenda-se luvas.Evitar a contaminação da superfície do fusível durante a manipulação.
2Soldagem Utilizar fluxo de resina ou fluxo não activado. O pré-aquecimento insuficiente pode causar rachaduras cerâmicas. Não é recomendado o arrefecimento rápido por imersão em solvente. É recomendada a remoção completa do fluxo.
3"Electrodos de montagem não devem ser arranhados antes/durante/após o processo de montagem. Os contactos e os gabinetes utilizados para a montagem com fusíveis devem ser limpos antes da montagem.A temperatura da superfície do fusível pode ser muito elevada (ICL)Assegurar que os componentes adjacentes estejam colocados a uma distância suficiente do fusível para permitir o seu adequado arrefecimento.Garantir que os materiais adjacentes são concebidos para funcionar a temperaturas comparáveis à temperatura da superfície do fusível. Certifique-se de que as partes e materiais circundantes podem suportar esta temperatura.
4"Operação Utilize fusíveis apenas na faixa de temperatura de funcionamento especificada. As condições ambientais não devem danificar os fusíveis. Utilize fusíveis apenas em condições atmosféricas normais.Deve evitar- se o contacto dos fusíveis de fichas com quaisquer líquidos e solventes.Para efeitos de medição (verificação da resistência especificada em relação à temperatura), é necessário verificar se a fusão do chip está equipada com uma válvula de escape.o componente não deve ser imerso em água, mas em líquidos adequados (eEvitar o orvalho e a condensação.
Aviso:As especificações dos produtos aqui apresentados estão sujeitas a alterações sem aviso prévio. Não assumimos qualquer responsabilidade por quaisquer erros ou imprecisões.A informação aqui contida destina-se apenas a fornecer uma descrição do produtoNenhuma licença, expressa ou implícita, por estoppel ou de outra forma, a quaisquer direitos de propriedade intelectual é concedida por este documento.Salvo disposição dos termos e condições de venda da Aolittel para tais produtos, Aolittel não assume qualquer responsabilidade e renuncia a qualquer garantia expressa ou implícita,relativa à venda e/ou utilização de produtos Wayon, incluindo a responsabilidade ou garantias relativas à adequação para um fim específicoAs especificações estão sujeitas a alterações sem aviso prévio.
