Casa /Produtos/Fusível de superfície da montagem/Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga

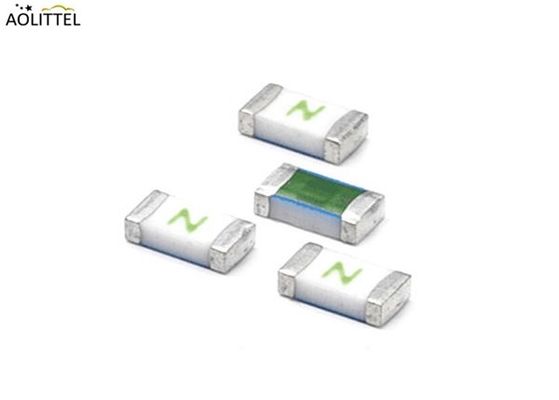

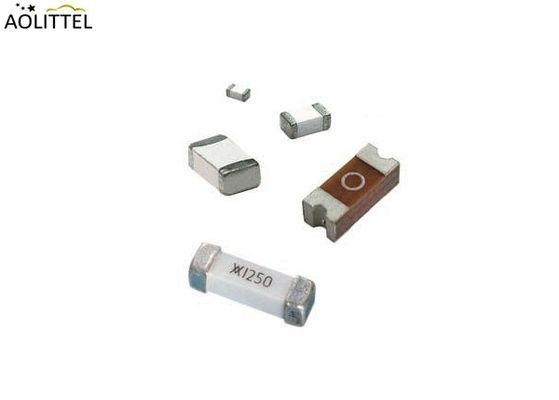

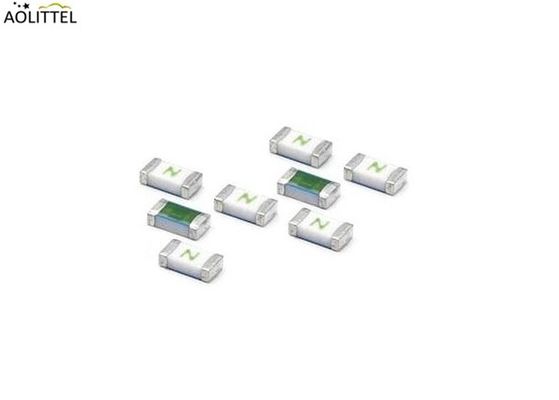

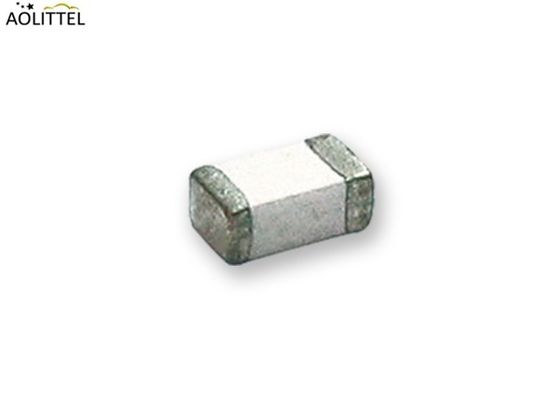

Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga

5000 peças
MOQ
Negociável
preço
Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Product Category: Surface Mount Fuses
Fuse Type: Time Delay / Slow Blow
Current Rating: 2 A
Voltage Rating DC: 32 VDC
Fuse Size / Group: EIA 0603 (1608 metric)
Minimum Operating Temperature: - 20 C
Maximum Operating Temperature: + 105 C
Packaging: Reel
Resistance: 72 mOhm
Height: 0.48 mm
Length: 1.6 mm
Width: 0.81 mm
Interrupt Rating: 50 A at 32 VDC
Factory Pack Quantity: 5000 Pieces
Tradename: SinglFuse
Unit Weight: 0.000045 oz (0.12g)
Destacar:

fusível resettable da montagem de superfície

,

fusível térmico da montagem de superfície
Informação básica
Marca: Ao littel
Número do modelo: 06.110.2
Condições de Pagamento e Envio
Detalhes da embalagem: Fita, 5000pcs/Reel, peso de unidade: 2g/piece
Tempo de entrega: 10 dias úteis
Termos de pagamento: T/T.
Habilidade da fonte: 800.000.000 partes
Descrição de produto

Bourns SF-0603SP200-2 Cross 1608 SMD Métrico SingleFuse Slow Blow Superficie Mount Fuse 2A 32VDC Para Proteção contra Supercorrente

Descrição

06A série.110 são os fusíveis que definem o padrão da indústria em termos de desempenho, fiabilidade e qualidade.O projeto sem solda fornece excelentes características de ciclo de temperatura e temperatura durante o uso e também torna nossos fusíveis SMD mais resistentes ao calor e aos choques do que os fusíveis subminiatura típicos.

- Não, não, não.Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga 0 Descarregar- Não.

Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga 1

Características

Fusão de chip de filme fino para proteção contra sobrecorrência
1608 (EIA 0603) pegada em miniatura
Embalagens para montagem automatizada
Lista UL (UL 248-14)
Compatível com a RoHS* e isento de halogênio

Capacidade de resistência à corrente de entrada elevada
Compatível com soldagem por refluxo e onda
Construção de cerâmica e vidro
Excelente integridade ambiental
Desconexão positiva de uma vez
Material livre de folhas e de halogênio

Certificado AEC-Q200 para veículos automóveis

Aplicação

Proteção secundária para aplicações com espaço limitado:


Reprodutor de DVD para telemóvel
Disco duro

Memória portátil

Monitores LCD

PDAs

Máquinas e aparelhos fotográficos

Baterias recarregáveis

Carregadores de baterias

Caixas de conjunto

Controladores industriais

Características elétricas do tempo limpo

Características elétricas do tempo limpo
Corrente nominal 1.0Dentro 2.0Dentro 2.5 In
1A ~ 8A Mínimo de 4 horas 1 ~ 60 segundos 5 segundos no máximo

Características elétricas

Parte N°.

Classificados

Voltagem

DC

Corrente nominal

(A)

 Capacidade de quebra (A)1 Resistência de frio típica (mOhms)2 Diminuição típica da tensão (mV) Pre-arco típico I2t (A)2Sec)3 Marca Alfa
06 110 1 32 V 1 50A 257.5 295 0.018 B/H
06 110 1.5 1.5 50A 137.5 220 0.065 H
06 110 2 2 50A 72 160 0.115 K
06 110 2.5 2.5 50A 52 145 0.14 L
06 110 3 3 50A 35 130 0.21 O
06 110 3.5 3.5 50A 23.8 130 0.55 R
06 110 4 4 50A 21 120 0.52 S
06 110 5 5 50A 14 110 1.70 T
06 110 6 6 50A 8 110 2.30 V
06 110 7 7 50A 5.6 90 3.0 X
06 110 8 8 50A 3.5 80 5.2 Z

* Classificação de interrupção de corrente contínua (medida a tensão nominal, constante de tempo inferior a 50 microssegundos, fonte de bateria)

* A resistência ao frio em corrente contínua é medida a < 10% da corrente nominal a uma temperatura ambiente de 25 graus

* Pre-arco típico I2t são medidos a 10 In corrente

Dimensão (unidade: mm/ polegada)

Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga 2

Curva de tempo clara

Fusível lento métrico 2A 32VDC da montagem da superfície do sopro da cruz 1608 SMD SingleFuse dos Bourns SF-0603SP200-2 para a proteção da sobrecarga 3

Teste de fiabilidade

Parâmetro Requisito Método de ensaio
Capacidade de carga Sem fusão Corrente nominal, 4 horas
Tempo de fusão Em 120 segundos. 200% da corrente nominal
Capacidade de interromper Sem danos mecânicos Após o fusível ser interrompido, a tensão nominal aplicada por 30 segundos novamente
Teste de dobra Não há danos mecânicos. Distância entre pontos de retenção: 90 mm, dobra: 3 mm, 1 vez, 30 segundos
Resistência ao calor da solda ± 20% 260 °C ± 5 °C, 10 segundos ± 1 segundo
Soldabilidade 95% de cobertura mínima 235 °C ± 5 °C, 2 ± 0,5 segundos 245 °C ± 5 °C, 2 ± 0,5 segundos (sem chumbo)
Aumento da temperatura < 75 °C 100% da sua corrente nominal, medida da temperatura da superfície
Resistência ao calor seco ± 20% 105 °C ± 5 °C,1000 horas
Resistência ao Solvente. Não há danos evidentes no revestimento protetor e na marcação 0,23 °C ± 5 °C de álcool isopropílico, 90 segundos
Resistência residual De potência igual ou superior a 10 k ohms Medir a resistência de CC após fusão
Choque térmico . DR < 10%... -20 °C / +25 °C / +125 °C / +25 °C, 10 ciclos

Características ambientais

Temperatura de funcionamento -20 °C a +105 °C
Condições de armazenagem - temperatura +5 °C a +35 °C
Condições de armazenagem - Prazo de validade 2 anos a contar da data de fabrico
Condições de armazenagem - Umidade 40 a 75%
Nível de sensibilidade à umidade 1
Classificação ESD (HBM) Classe 6

Informações sobre a embalagem

Modelo QTY/Rel

06 110 X 5000 peças

Nota: Embalagem de bobina de acordo com a norma EIA-481-1
