Name: 0603 fusíveis de superfície muito deatuação finos da montagem do filme do tamanho com avaliação de 250mA-8A 63VDC 32VDC
Brand: Aolittel Technology Co.,Ltd
SKU: 06,000 séries
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Fusíveis de superfície muito deatuação da montagem

Tamanho: 0603

Intervalo de corrente: 0.25-8A

Voltagem nominal: 32VCC/63VCC

Capacidade de quebra: 50A/80A

Embalagem: Tela no rolo

Destacar:

Fusível de superfície da microplaqueta da montagem

fusível térmico da montagem de superfície

Informação básica

Marca: Ao littel

Número do modelo: 06,000 séries

Condições de Pagamento e Envio

Detalhes da embalagem: Fita, 5Kpcs pelo carretel

Tempo de entrega: 10 dias úteis

Termos de pagamento: T/T.

Habilidade da fonte: 500.000.000 partes

Galeria

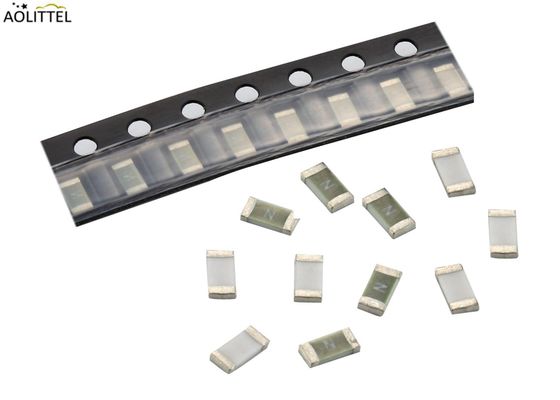

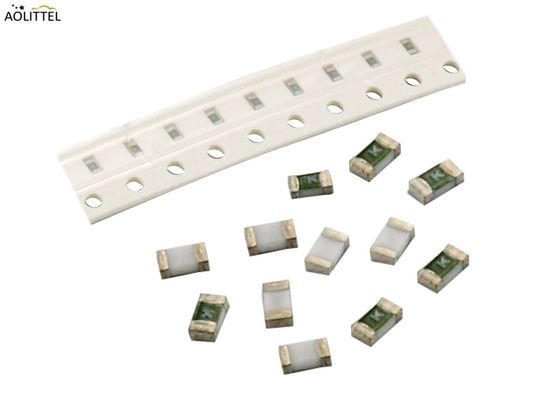

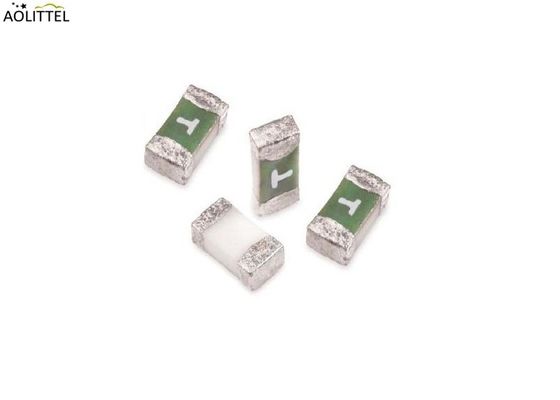

0603 fusíveis de superfície muito deatuação finos da montagem do filme do tamanho com avaliação de 250mA-8A 63VDC 32VDC

Descrição de produto

0603 Dimensão de filme fino Fusíveis de montagem superficial de ação muito rápida com classificação 250mA-8A 63VDC 32VDC

Características

• Compatível com soldagens sem chumbo e perfis de temperaturas mais elevadas

• Materiais de alto desempenho proporcionam um melhor desempenho em aplicações a temperaturas ambientais elevadas

• Marcado na superfície superior com um código para permitir a identificação da classificação de amperação sem teste

• Baixo perfil para aplicações sensíveis à altura

• Superfície plana para operações de recolha e colocação

• O material de revestimento do elemento é resistente às operações de limpeza padrão da indústria

• Plataforma de montagem e desempenho elétrico

• Sem halogênio, sem chumbo e compatível com a RoHS

• Capacidade de resistência à corrente de entrada elevada

- Não, não, não. Descarregar- Não.

- Geral

O 06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Esta série é 100% livre de chumbo e atende aos requisitos da diretiva RoHS.

Aplicações

Proteção secundária para aplicações com espaço limitado:

• Telefones celulares
• Pacotes de baterias
• Câmeras digitais
• Reprodutores de DVD
• Discos rígidos.

Dimensões ((Unidade: mm/ polegada)

0603 fusíveis de superfície muito deatuação finos da montagem do filme do tamanho com avaliação de 250mA-8A 63VDC 32VDC 1

Disposição da plataforma (unidade: mm/ polegada)

0603 fusíveis de superfície muito deatuação finos da montagem do filme do tamanho com avaliação de 250mA-8A 63VDC 32VDC 2

Especificações elétricas por item

Parte N°.	Classificados Voltagem DC		Corrente nominal (A)	Capacidade de quebra (A)¹	Resistência de frio típica (mOhms)²	Diminuição típica da tensão (mV)	Pre-arco típico I²t (A)²Sec)³	Marca Alfa
06 100 0.25	63 V	32 V	0.250	50A	3250	893	0.00042	D
06 100 0.375			0.375	50A	1310	587	0.00093	E
06 100 0.5			0.500	50A	1070	582	0.0020	F
06 100 0.75			0.750	50A	470	427	0.0092	G
06 100 1			1	50A	257.5	295	0.018	B/H
06 100 1.5			1.5	50A	137.5	220	0.065	H
06 100 2	-		2	50A	72	160	0.115	K
06 100 2.5			2.5	50A	52	145	0.14	L
06 100 3			3	50A	35	130	0.21	O
06 100 3.5			3.5	50A	23.8	130	0.55	R
06 100 4			4	50A	21	120	0.52	S
06 100 5			5	50A	14	110	1.70	T
06 100 6			6	50A	8	110	2.30	V
06 100 7			7	50A	5.6	80	2.8	X
06 100 8			8	50A	3.5	75	4.96	Z

Características do sopro

Características elétricas do tempo limpo
Corrente nominal	1.0Dentro	2.0Dentro
250 mA~8A	Mínimo de 4 horas	60 segundos no máximo

Curva de tempo clara

Características do produto

Materiais	Corpo: Substrato avançado de alta temperatura Terminações: 100% estanho sobre níquel sobre cobre Revestimento de cobertura de elementos: Revestimento conformal
Temperatura de funcionamento	-55°C a 90°C. Consulte o gráfico da curva de variação da temperatura.
Humidade	MIL-STD-202, método 103, condição D
Choque térmico	Resiste a 5 ciclos de 55C a 125C
Vibração	Por MIL-STD-202
Resistência ao isolamento (depois da abertura)	De potência superior a 10 000 ohms
Resistência ao calor da solda	MIL-STD-202, método 210, condição D

Embalagem

Opção de embalagem	Especificação da embalagem	Quantidade
Banda e bobina de 8 mm	EIA-481 Rev. D (IEC 60286, parte 3)	5000

Parâmetros de solda

Condição de refluxo	Pb ️ Liberdade de reunião
Temperatura de pré-aquecimento Min (Ts(min))	150°C
Temperatura máxima de pré-aquecimento (Ts ((max))	200°C
Tempo de pré-aquecimento (min a máximo) (s)	60 180 segundos
Taxa média de aceleração (Liquidus Temp (TL) até ao pico)	5°C/segundo no máximo
TS ((max) a TL - Taxa de aumento da velocidade	5°C/segundo no máximo
Refluxo - temperatura (TL) (líquido)	217°C
Refluxo - temperatura (tL)	60 150 segundos
Temperatura de pico (TP)	250+0/-5 °C
Tempo dentro de 5°C da temperatura máxima real (tp)	20 40 segundos
Taxa de desaceleração	5°C/segundo no máximo
Tempo entre 25°C e a temperatura máxima (TP)	8 minutos, no máximo.
Não exceda	260°C
Soldagem por ondas	260°C, 10 segundos no máximo.
