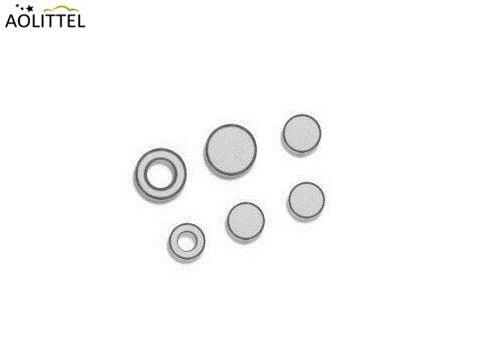

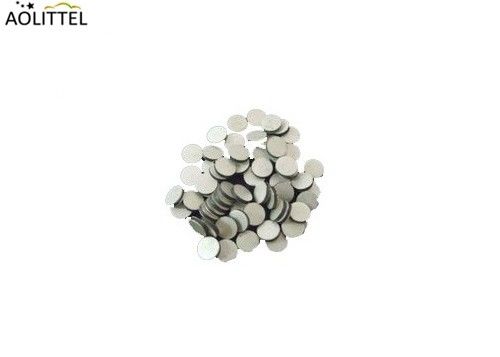

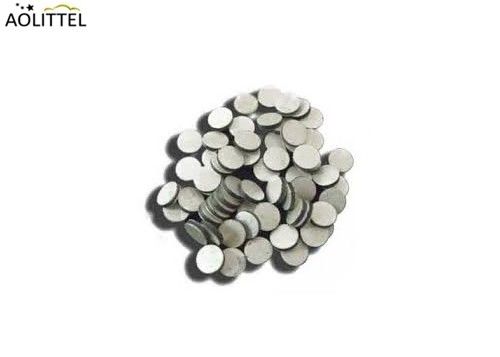

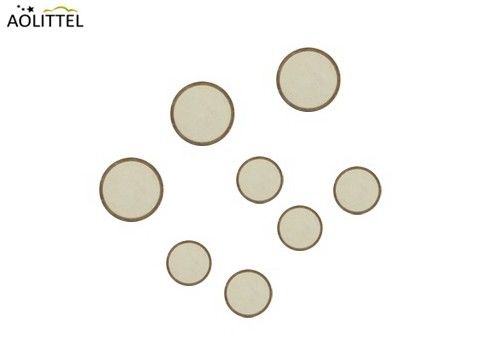

4.8mm Diâmetro Disco Bando Sem Chumbo NTC Termistor 520 Ohm 10% 2850K Para Sensor de Temperatura Automóvel
- Geral
Os termistores de disco sem chumbo Aolittel oferecem excelente estabilidade térmica e elétrica com uma ampla gama de valores de resistência personalizáveis com base nas propriedades do material e nas exigências do cliente.Estas peças são ideais para várias aplicações de uso geral e automotivo (AEC-Q200)Disponível em tamanhos de disco personalizados e opções de estabilidade de temperatura múltiplas.
Este tipo de produto é amplamente utilizado em aplicações automotivas e de consumo. A metalização cobre completamente as superfícies do termistor.As superfícies particularmente planas e lisas garantem um excelente contacto eléctrico e térmico sob pressão.
- Não, não, não.
Descarregar- Não.
Dimensão
| Número da parte |
D (mm) |
T (mm) |
| MF12-521K |
4.6-5.0 |
1.1-1.3 |
Propriedade elétrica principal
| Resistência à potência zero a 25°C |
520 ± 10% Ω |
| Valor beta |
2850 ± 3% 0K |
| Fator de dissipação (δ) |
≥ 4,5 MW/°C |
| Constante de tempo térmico (t) |
≤ 20S |
| Intervalo de temperatura de funcionamento |
-40°C+125°C |
Características elétricas
| Ponto |
Requisitos de ensaio e método |
Requisitos de desempenho |
| Resistência à potência zero a 25°C |
Intervalo de temperatura ambiente: 25°C ± 2°CA) Aplicar com tensão de corrente contínua, mas não produzir calor no termistor e testar. |
520 ± 10%Ω |
| Valor beta |
Resistência ao ensaio a 25°C e a 50°C e, em seguida, calcular o valor B da seguinte forma:
B=ln(R25/R50)/(1/298.15-1/323.15)
R25= Resistência a 25,0±0,2°C
R50= Resistência a 50,0±0,2°C
|
2850 ± 3%0K |
| Constante de dissipação térmica |
Em temperatura ambiente, consumo de energia MW/°C a cada aumento de 1 grau |
≥ 4,5 MW/°C |
|
Constante de tempo térmico
|
Tempo necessário desde o declínio inicial da temperatura até 63,2% do valor da temperatura (85°C →47,1°C) |
≤ 20S |
Propriedade mecânica
| Ponto |
Condições e métodos de ensaio |
Requisitos de desempenho |
| Capacidade de solda |
Temperatura do banho de estanho fundido:255±5°C
Tempo:2.0±0,5 s
Profundidade de imersão: 6 mm de distância do corpo
|
Fluxo livre e moldagem da solda de chumbo para uma boa soldabilidade |
| Resistência ao calor da solda |
Profundidade de imersão: a 6 mm do corpo
Temperatura: 350 ± 5°C
Tempo:3.5±0.5sec
|
△R/R≤±10% |
Teste de ambiente e durabilidade
| Estado estacionário húmido e quente |
Colocar no ambiente a temperatura de 40 ± 2 °C, Humidade 90 ∼ 95% R.H. durante 42 dias, retirar e colocar na temperatura ambiente durante 1h~2h, depois fazer o ensaio |
Não há danos mecânicos visíveis
△R/R ≤ ± 20%
|
|
Teste temporário de ciclismo
|
5 Ciclos, conforme abaixo solicitado, depois retirado e colocado à temperatura ambiente durante 1h~2h, depois feito o ensaio
| Temperatura ((°C) |
Tempo (min) |
| -40±5 |
30 ± 3 |
| Temperatura ambiente |
15 ± 3 |
| 125±5 |
30 ± 3 |
|
Não há danos mecânicos visíveis
△R/R ≤ ± 20%
|
| Temperatura do tipo de teto (+ 125 °C) com dissipação de durabilidade zero |
Horário: 10h
Inspecção da aparência
Resistência de energia zero
|
Não há danos mecânicos visíveis
△R/R ≤ ± 20%
|
Características e benefícios
Discos sem chumbo totalmente metálicos
Opções de estabilidade de temperatura múltiplas
Soluções personalizadas
Aplicação
Automóveis
Consumidor
Indústria
Pacote
Quantidade de embalagem
| Número da parte |
Embalagem interna qty ((PC/saco) |
Embalagem em caixa qty ((PC/caixa) |
| MF12-521K |
500 |
5000 |
Condições de transporte
Com coeficiente de temperatura negativo, as caixas de termistores permitem de qualquer forma o transporte, mas evitam a chuva, a neve, direta ou indiretamente e danos mecânicos.
Condição de armazenamento
(1) O termistor com coeficiente de temperatura negativa é armazenado em: temperatura de 10 ~ + 40 °C, humidade relativa não superior a 80% do ambiente;
(2) Não deve ter ácido, álcali e gás corrosivos ou fonte de radiação, para evitar a oxidação do elétrodo, afetar a soldabilidade;
(3) A armazenagem dos produtos deve ser feita numa embalagem selada.
Período de conservação
Nas condições acima podem ser armazenadas durante um ano
Projeto DO TERMISTOR
Escolha das resistências Se a aplicação for medir a temperatura em torno de um ponto definido, pode ser escolhida uma resistência nominal única (por exemplo,entre os valores-padrão da gama de produtos ND apresentados nas páginas 20 a 24). Quando for necessário medir a temperatura em intervalos seleccionados T1 T2, T2 T3, ..., a resistência correspondente R1, R2, R3, ... devem ser de tal forma que possam ser localizados na característica R (T) de um material NTC existente (por exemplo, entre materiais normalizados cuja R (T) é indicada nas páginas 29 a 33).As resistências devem igualmente ser compatíveis com a resistividade do material e com as dimensões do termistor..
Escolha das tolerâncias
A precisão da medição da temperatura determina o cálculo da tolerância da resistência: R/R = (%/°C).Utilizando o material N5 (característica R (T) indicada na página 31), requer uma precisão de 1°C no intervalo de temperaturas 110°C - 120°C. As tolerâncias podem ser calculadas: R110°C / R110°C = 1°C* 2,91%/°C = 2,91% R120°C / R120°C = 1°C* 2,76%/°C = 2.76% *Para as suas necessidades específicasPor favor, consulte-nos.
