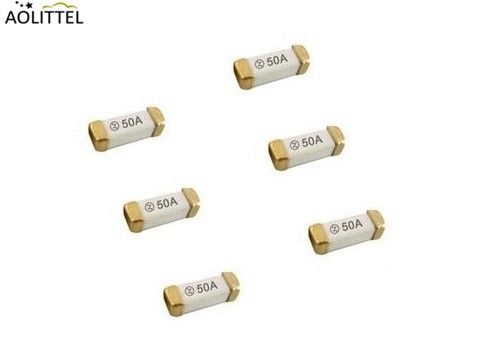

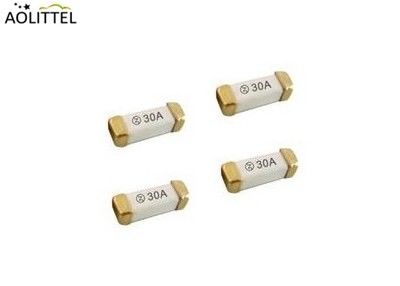

Sartfuse S1032-Fsérie de 10,25x fusível de superfíciedeatuação atual alto NANO transversal 250Vac 50mA-15A da montagem de uma3,2milímetrosR1032
Geral
• Fusível altamente atual de superfície da montagem
• Disponível nas avaliações de 20 a 60 ampères
• Mais alta tensão que avalia até 100VDC
• (milímetro) montagem da superfície da forma do quadrado 10.25×3.20
• Variação da temperatura de funcionamento de -55°C a 125°C
• Resistência térmica aumentada do ciclismo
• RoHS complacente e o halogênio livram
____________________________________________________________________________
Download______
Aplicação
• Poder do sistema do armazenamento
• Sistema do ventilador de refrigeração para o servidor do PC
• Módulo do regulador de tensão
• Fonte de alimentação da estação base
• Módulo do regulador de tensão para o servidor do PC
• Servidores da parte alta/computação da lâmina
• Sistema de gestão da bateria
Descrição
Os fusíveis da montagem da superfície do quadrado do lento-sopro da série de AOLITTEL R1032 são construções cerâmicas do tampão do tubo/extremidade, RoHS complacente, halogênio livre e a ligação (Pb) isenta das exigências da diretriz orientadora de RoHS (2002/95/EC), com aprovações da agência da segurança dos E.U. (UL/CSA). Forneça a proteção preliminar e secundária de nível de placa de circuito em uma grande variedade de aplicações. Com capacidade de suporte atual do inrush excelente, a confiança excelente para o thermal e choque do mecânico, igualmente têm uma confiança alta e a capacidade estável da solda, tampões de extremidade está disponível no ouro/prata/em folheado a níquel.
Aprovações da agência
| Agência | Escala do ampère | Número de arquivo da agência |
|
50mA ~ 7A | E340427 (JDYX2) |
|
50mA ~ 7A | E340427 (JDYX8) |
Dimensão
unidade: milímetro
Especificação
|
Parte |
Ampère |
Tensão |
Quebra |
Frio nominal |
Mim2TMelting |
| R1032.0200 | 200mA | 250VAC |
50A@300VAC |
0,920 | 0,125 |
| R1032.0250 | 250mA | 0,860 | 0,145 | ||
| R1032.0300 | 300mA | 0,620 | 0,162 | ||
| R1032.0315 | 315mA | 0,550 | 0,189 | ||
| R1032.0375 | 375mA | 0,470 | 0,200 | ||
| R1032.0400 | 400mA | 0,380 | 0,238 | ||
| R1032.0500 | 500mA | 0,320 | 0,275 | ||
| R1032.0600 | 600mA | 0,285 | 0,470 | ||
| R1032.0630 | 630mA | 0,256 | 0,566 | ||
| R1032.0700 | 700mA | 0,208 | 0,805 | ||
| R1032.0750 | 750mA | 0,175 | 1,240 | ||
| R1032.0800 | 800mA | 0,155 | 1,880 | ||
| R1032.1100 | 1A | 0,148 | 3,500 | ||
| R1032.1125 | 1.25A | 0,102 | 4,760 | ||
| R1032.1150 | 1.5A | 0,085 | 6,305 | ||
| R1032.1160 | 1.6A | 0,075 | 6,505 | ||
| R1032.1200 | 2A | 0,044 | 8,950 | ||
| R1032.1250 | 2.5A | 0,043 | 16,025 | ||
| R1032.1300 | 3A | 0,033 | 21,560 | ||
| R1032.1315 | 3.15A | 0,029 | 22,750 | ||
| R1032.1350 | 3.5A | 0,027 | 27,050 | ||
| R1032.1400 | 4A | 0,025 | 31,808 | ||
| R1032.1500 | 5A | 0,019 | 40,250 | ||
| R1032.1600 | 6A | 0,018 | 67,245 | ||
| R1032.1630 | 6.3A | 0,017 | 73,550 | ||
| R1032.1700 | 7A | 0,015 | 76,280 | ||
| R1032.2100 | 10A | 0,013 | 77,350 | ||
| R1032.2120 | 12A | 0,012 | 78,180 | ||
| R1032.2150 | 15A | 0,011 | 79,280 |
Características elétricas
| % da avaliação do ampère (dentro) | Tempo de sopro |
| 100% * dentro | 4 horas mínimo |
| 200% * dentro | segundo 120 máximo |
Embalagem
2000 partes de fusíveis no fita-e-carretel de 24mm no carretel de 13 polegadas (330mm)
Guia para a seleção do fusível
A finalidade deste guia de referência é ajudar a coordenadores a selecionar os fusíveis que fornecerão a proteção de circuito eficaz para componentes eletrônicos ou o equipamento designado.
Guia do seletor do fusível
1.Select o tamanho apropriado do fusível de acordo com o espaço disponível do circuito.
2.Select a forma apropriada do fusível de acordo com o método da montagem do circuito.
3.Select o fusível apropriado de acordo com os padrões exigidos da certificação de segurança do produto: como C-UL, VDE, SEMKO, PSE, CCC, KC, BSI.
4.Determine a avaliação apropriada da tensão do fusível de acordo com a tensão aplicada do circuito.
5.Select a avaliação atual do fusível apropriado (dentro) de acordo com a corrente de trabalho do normal máximo do circuito.
*Considered os fatores de deterioração do fusível.
*Considering derating do fusível baseado na temperatura ambiental.
6.Consider o pulso atual
*Calculate o valor máximo do pulso atual I2 t do circuito.
*Calculated o valor exigido de I2t do fusível.
O fusível do intervalo é recomendado tipicamente quando o pulso atual distintivo é especificado.
7.Select o tipo do fusível.
o fusível selecionado 8.The submete-se a ensaios no circuito/produto.
