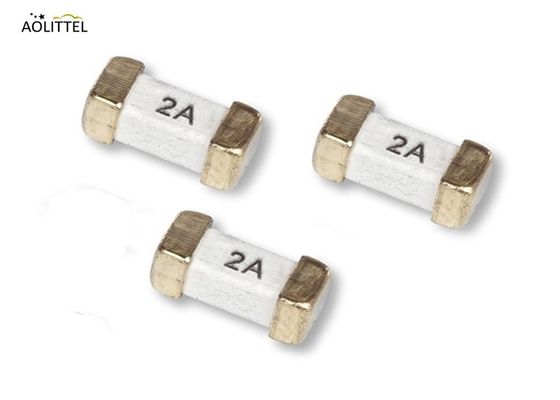

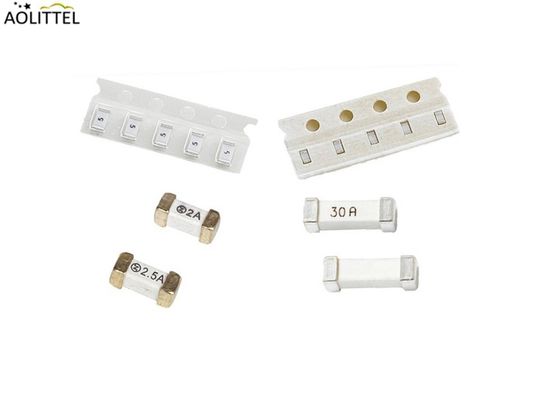

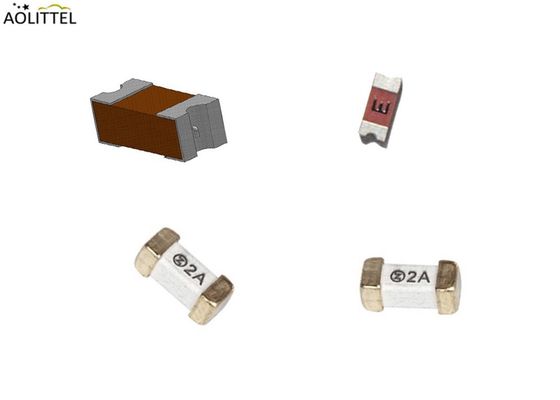

a montagem quadrada deatuação da superfície da forma do tijolo de 6.3A 300VAC 2410 SMD funde SSF1630 para a fonte de alimentação
Características
Atuação rápida do , capacidade do withstand do inrush
Tamanho compacto
A temperatura de funcionamento larga soou
Vasta gama de avaliação atual disponível
Perfis de temperatura mais altos
Até a avaliação máxima da tensão 125V
____________________________________________________________________________Download______
Descrição
2410 fusíveis deatuação da montagem da superfície da forma do quadrado da série de SSF adotam a construção do Fio-em-ar (WIR). A pegada pequena com vasta gama de avaliação atual disponível faz o ideal do fusível para aplicações da proteção da sobrecarga, em circuitos da C.A. e da C.C. usando a tecnologia de superfície da montagem. A série SMFF2410 é igualmente RoHS complacente e halogênio-livre encontrar o padrão ambiental global.
Aplicação arquivada
Blocos da bateria
Telefones celulares
Reprodutores de DVD
Câmaras digitais
Equipamentos de jogo
Monitores e módulos do LCD
Dispositivo médico
Equipamento/periféricos relacionados com o PC
Fonte de alimentação
Estação base sem fio
Aprovação da agência e conformidade ambiental
Agência | Escala do ampère | Número de arquivo da agência |
50mA ~ 7A | E340427 (JDYX2) | |
50mA ~ 7A | E340427 (JDYX8) | |
50mA ~ 7A | 2011/65/EU | |
50mA ~ 7A | 61249-2-21:2003 do IEC |
Características elétricas
Parte Não. |
Ampère Avaliação |
Tensão Avaliação |
Quebra Capacidade |
Frio nominal Resistência (Ohms) |
Mim2TMelting Integral (A2. S) |
Aprovações da agência | |
SSF0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0,860 | 0,145 | ● | ● |
SSF0300 | 300mA | 0,620 | 0,162 | ● | ● | ||
SSF0315 | 315mA | 0,550 | 0,189 | ● | ● | ||
SSF0375 | 375mA | 0,470 | 0,200 | ● | ● | ||
SSF0400 | 400mA | 0,380 | 0,238 | ● | ● | ||
SSF0500 | 500mA | 0,320 | 0,275 | ● | ● | ||
SSF0600 | 600mA | 0,285 | 0,470 | ● | ● | ||
SSF0630 | 630mA | 0,256 | 0,566 | ● | ● | ||
SSF0700 | 700mA | 0,208 | 0,805 | ● | ● | ||
SSF0750 | 750mA | 0,175 | 1,240 | ● | ● | ||
SSF0800 | 800mA | 0,155 | 1,880 | ● | ● | ||
SSF1100 | 1A | 0,148 | 3,500 | ● | ● | ||
SSF1125 | 1.25A | 0,102 | 4,760 | ● | ● | ||
SSF1150 | 1.5A | 0,085 | 6,305 | ● | ● | ||
SSF1200 | 2A | 0,044 | 8,950 | ● | ● | ||
SSF1250 | 2.5A | 0,043 | 16,025 | ● | ● | ||
SSF1300 | 3A | 0,033 | 21,560 | ● | ● | ||
SSF1315 | 3.15A | 0,029 | 22,750 | ● | ● | ||
SSF1350 | 3.5A | 0,027 | 27,050 | ● | ● | ||
SSF1400 | 4A | 0,025 | 31,808 | ● | ● | ||
SSF1500 | 5A | 0,019 | 40,250 | ● | ● | ||
SSF1600 | 6A | 0,018 | 67,245 | ● | ● | ||
SSF1630 | 6.3A | 0,017 | 73,550 | ● | ● | ||
SSF1700 | 7A | 0,015 | 76,280 | ● | ● |
Dimensão
unidade: milímetro
Especificações físicas
Materiais |
Carcaça: Cerâmico Terminações: Tampão de bronze chapeado Au Elemento: Fio da liga chapeada ou de cobre da prata |
Solderability | MIL-STD-202, método 208 |
Parâmetros de solda |
Solda da onda: 260°C, 10 segundos máximo. Solda do Reflow: 260°C, solda máxima da mão de 5 segundos: 300°C, 2 segundos máximo. |
Exemplo de aplicação
Desenvolvimento de produtos
1. Tamanho & forma do fusível
A forma e o tamanho do fusível são determinados pelo espaço disponível dentro do projeto de circuito e das exigências da montagem. Nota: refira por favor este catálogo para características de fusível e especificações físicas.
2. Aprovações da agência da segurança
Selecione o fusível de acordo com as aprovações relevantes exigidas da certificação de segurança do produto. Nota: refira por favor este catálogo para características de fusível e especificações físicas.
3. Avaliação da tensão
O fusível selecionado deve ter uma avaliação da tensão superior ou igual à tensão aplicada do circuito, isto é, a tensão aplicada deve ser menor do que ou igual à tensão avaliado. Por exemplo, um fusível 125V pode somente ser usado em um circuito que seja menor do que ou igual a 125V, não pode assim ser usado em um circuito 250V. Por outro lado, um fusível 250V pode ser usado no circuito que é menor do que ou igual a 250V, inclui assim a escala 125V.
4. Avaliação atual (dentro)
Avaliação atual (dentro) = o corredor constante máximo da corrente/(ratio* de deterioração do fusível a temperatura ambiental aplicada que derating)
