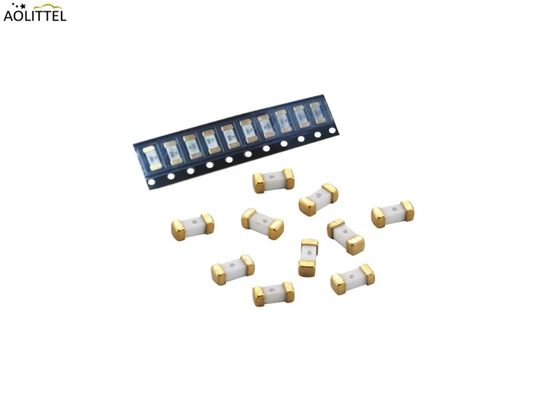

O UL aprovou o tempo de atraso de 300V 3.15A 2410 o fusível SST1315 da montagem SMD da superfície da série para a iluminação do diodo emissor de luz
Aplicação
Produtos eletrónicos de consumo
Aparelhos eletrodomésticos
Dispositivo da fonte de alimentação
Sistema de telecomunicação
Dispositivo automotivo
Equipamento industrial
Equipamento médico
Dispositivo do carregamento de bateria
____________________________________________________________________________Download______
Especificação
P/N |
Ampère Avaliação |
Tensão Avaliação |
Quebra Capacidade |
Frio nominal Resistência (Ohms) |
Mim2TMelting Integral (A2. S) |
Aprovações da agência | |
UL | CUL | ||||||
SST0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0,860 | 0,145 | ● | ● |
SST0300 | 300mA | 0,620 | 0,162 | ● | ● | ||
SST0315 | 315mA | 0,550 | 0,189 | ● | ● | ||
SST0375 | 375mA | 0,470 | 0,200 | ● | ● | ||
SST0400 | 400mA | 0,380 | 0,238 | ● | ● | ||
SST0500 | 500mA | 0,320 | 0,275 | ● | ● | ||
SST0600 | 600mA | 0,285 | 0,470 | ● | ● | ||
SST0630 | 630mA | 0,256 | 0,566 | ● | ● | ||
SST0700 | 700mA | 0,208 | 0,805 | ● | ● | ||
SST0750 | 750mA | 0,175 | 1,240 | ● | ● | ||
SST0800 | 800mA | 0,155 | 1,880 | ● | ● | ||
SST1100 | 1A | 0,148 | 3,500 | ● | ● | ||
SST1125 | 1.25A | 0,102 | 4,760 | ● | ● | ||
SST1150 | 1.5A | 0,085 | 6,305 | ● | ● | ||
SST1200 | 2A | 0,044 | 8,950 | ● | ● | ||
SST1250 | 2.5A | 0,043 | 16,025 | ● | ● | ||
SST1300 | 3A | 0,033 | 21,560 | ● | ● | ||
SST1315 | 3.15A | 0,029 | 22,750 | ● | ● | ||
SST1350 | 3.5A | 0,027 | 27,050 | ● | ● | ||
SST1400 | 4A | 0,025 | 31,808 | ● | ● | ||
SST1500 | 5A | 0,019 | 40,250 | ● | ● | ||
SST1600 | 6A | 0,018 | 67,245 | ● | ● | ||
SST1630 | 6.3A | 0,017 | 73,550 | ● | ● | ||
SST1700 | 7A | 0,015 | 76,280 | ● | ● |
Estrutura (unidade: milímetro)
Material
NÃO. | Nome de parte | Material |
1 | Tampões de extremidade | Tampão de bronze chapeado Au |
2 | Corpo | Tubo cerâmico quadrado não transparente |
3 | Elemento do fusível | Fio da liga Cu-AG |
Características da corrente de funcionamento
% da avaliação do ampère (dentro) | Tempo de sopro |
100% * dentro | 4 horas mínimo |
200% * dentro | segundo 120 máximo |
Aparência e configuração
Aparência: Nenhuma mancha, oxidação ou quebra significativa, marca devem ser fácil de reconhecer.

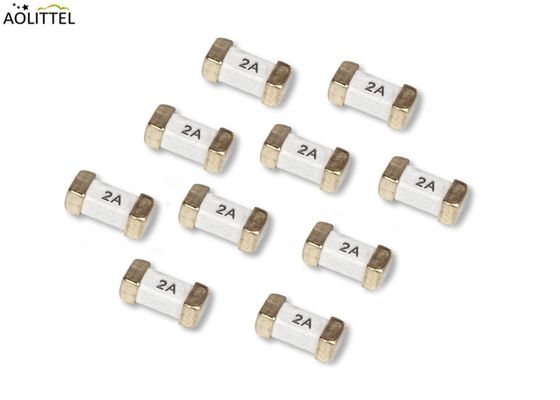

Forma: Fusível de superfície da montagem
Informação da embalagem: MPQ: 1000pcs, Tape&Reel
Teste de confiança
NÃO. | Artigo | Índice | Padrões de referência |
1 | Marcação do produto | Tipo, avaliação do ampère | Padrões da marcação de AOLITEL |
2 | Temperatura de funcionamento | -55°C a 125°C | IEC60068-2-1/2 |
3 | Solderability | T=240°C±5°C, t=3sec±0.5sec, Coverage≥95% | MIL-STD-202, método 208 |
4 | Resistência ao calor de solda | segundo 10 em 260°C | MIL-STD-202, método 210, condição de teste B |
5 | Resistência de isolação (após a abertura) | 10.000 ohms mínimo | MIL-STD-202, método 302, condição de teste A |
6 | Choque térmico | 5 ciclos, -65°C/+125°C, 15 minutos em cada um extremo | MIL-STD-202, método 107, condição de teste B |
7 | Choque mecânico | pico 100G's por 6 milissegundos, 3cycles | MIL-STD-202, método 213, teste mim |
8 | Vibração | 0,03" amplitude, 10-55 hertz em 1 2hrs mínimo cada XYZ=6hrs | MIL-STD-202, método 201 |
9 | Resistência de umidade | 10 ciclos | MIL-STD-202, método 106 |
Curvas médias da corrente do tempo
Característica ambiental
Ao escolher a especificação do fusível, se a temperatura ambiental do funcionamento além do espaço
de 20~30℃, o coordenador deve considerar a afeição da temperatura ambiental aos fusíveis.
Consulte por favor: Curva de Rerating da temperatura:
