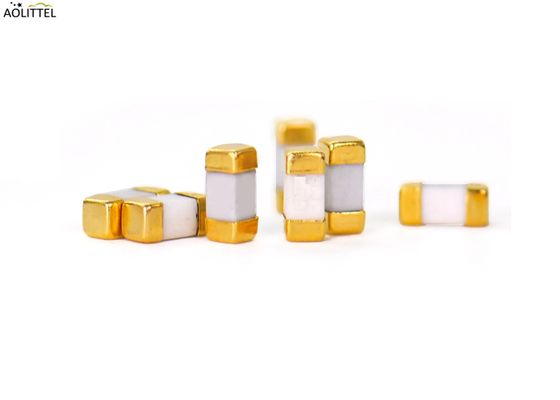

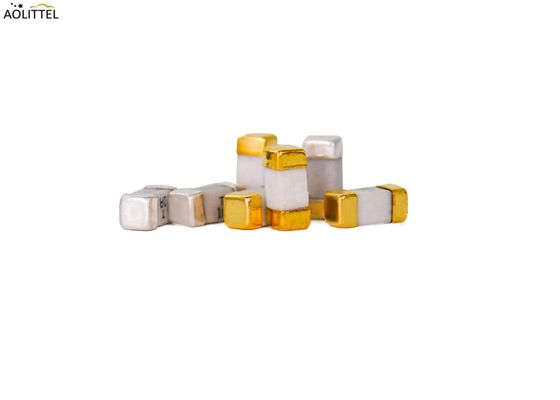

0452.500MRL NANO 6.1x2.5x2.5mm Corpo de tubo cerâmico Time-Lag Mount Fuse STE0500 500mA 125VAC 125VDC
Tamanho
unidade: mm
Especificações
|
Modelo - Não, não. |
Ampère Classificação |
Voltagem Classificação |
Quebrar Capacidade |
Frio nominal Resistência (Ohms) |
Fusão Integral ((A2.S) |
Autorizações da Agência | |
| UL (em inglês) | CUL | ||||||
| STE0250 | 250 mA | 125 VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● | ● |
| STE0300 | 300 mA | 0.620 | 0.162 | ● | ● | ||
| STE0315 | 315 mA | 0.550 | 0.189 | ● | ● | ||
| STE0375 | 375 mA | 0.470 | 0.200 | ● | ● | ||
| STE0400 | 400 mA | 0.380 | 0.238 | ● | ● | ||
| STE0500 | 500 mA | 0.320 | 0.275 | ● | ● | ||
| STE0600 | 600 mA | 0.285 | 0.470 | ● | ● | ||
| STE0630 | 630 mA | 0.256 | 0.566 | ● | ● | ||
| STE0700 | 700 mA | 0.208 | 0.805 | ● | ● | ||
| STE0750 | 750 mA | 0.175 | 1.240 | ● | ● | ||
| STE0800 | 800 mA | 0.155 | 1.880 | ● | ● | ||
| STE1100 | 1A | 0.148 | 3.500 | ● | ● | ||
| STE1125 | 1.25A | 0.102 | 4.760 | ● | ● | ||
| STE1150 | 1.5A | 0.085 | 6.305 | ● | ● | ||
| STE1200 | 2A | 0.044 | 8.950 | ● | ● | ||
| STE1250 | 2.5A | 0.043 | 16.025 | ● | ● | ||
| STE1300 | 3A | 0.033 | 21.560 | ● | ● | ||
| STE1315 | 3.15A | 0.029 | 22.750 | ● | ● | ||
| STE1350 | 3.5A | 0.027 | 27.050 | ● | ● | ||
| STE1400 | 4A | 0.025 | 31.808 | ● | ● | ||
| STE1500 | 5A | 0.019 | 40.250 | ● | ● | ||
| STE1600 | 6A | 0.018 | 67.245 | ● | ● | ||
| STE1630 | 6.3A | 0.017 | 73.550 | ● | ● | ||
| STE1700 | 7A | 0.016 | 76.280 | ● | ● | ||
| STE1800 | 8A | 0.015 | 80.750 | ● | ● | ||
| STE2100 | 10A | 0.014 | 110.380 | ● | ● | ||
| STE2120 | 12A | 0.013 | 158.080 | ● | ● | ||
| STE2150 | 15A | 0.012 | 160.680 | ● | ● | ||
Características
Tempo de atraso / sopro lento
Descalcificação a baixa temperatura
Dimensões pequenas
Largo intervalo de corrente disponível 250mA-15A
Ampla gama de temperaturas de funcionamento
Reclamação RoHS
Sem halogênio
- Não, não, não. Descarregar- Não.
Aplicação
Computador portátil
Sistema de telecomunicações
TV LCD/PDP
Estação de base sem fio
Monitor LCD
Produtos brancos
Consola de jogos
Equipamentos de automação de escritório
Fornecimento de energia
Características elétricas da série
|
Percentagem de Ampère de classificação ((In) |
Tempo de sopro |
| 100% * Em | 4 horas Min |
| 200% * Em | 120 segundos Max. |
| 1000% * Em | 10 ms Min |
Descrição
| Fusão de superfície montada | ||||
| - Não, não. | Tamanho | Soprar | Voltagem | Seires |
| 1 | 0603 | F | 32 V | 06.000 |
| 2 | 0603 | T | 32 V | 06.100 |
| 3 | 1206 | F | 32 V | 12.000 |
| 4 | 1206 | T | 32 V | 12.100 |
| 5 | 6125 | T | 250 V | SET |
| 6 | 6125 | F | 250 V | SEF |
| 7 | 2410 | F | 125 V | SFE |
| 8 | 2410 | T | 125 V | STE |
| 9 | 1808 | F | 300 V | FSS |
| 10 | 1808 | T | 300 V | SST |
| 11 | 1032 | T | 125 V | R1032 |
| 12 | 1032 | F | 125 V | R1032 |
Pacote
1,000 peças em 7 polegadas de diâmetro. bobina, fita de 12 mm de largura, EIA Standard 481
Teste de fiabilidade
|
- Não, não. |
Ponto |
Conteúdo |
Normas de referência |
| 1 |
Marcação do produto |
Marca, Nivel de amperes | Normas de marcação da AOLITEL |
| 2 |
Temperatura de funcionamento |
-55°C a 125°C | IEC60068-2-1/2 |
| 3 |
Soldabilidade |
T=240°C±5°C, t=3sec±0.5sec, Cobertura ≥95% | Método 208 do MIL-STD-202 |
| 4 |
Resistência ao calor da solda |
10 segundos a 260°C | MIL-STD-202, método 210, condição de ensaio B |
| 5 |
Resistência ao isolamento (após abertura) |
10,000 ohms no mínimo | MIL-STD-202, método 302, condição de ensaio A |
| 6 |
Choque térmico |
5 ciclos, -65°C / +125°C, 15 minutos em cada extremo | MIL-STD-202, método 107, condição de ensaio B |
| 7 |
Choque mecânico |
Pico de 100G ̊s durante 6 milissegundos, 3 ciclos | MIL-STD-202, método 213, ensaio I |
| 8 |
Vibração |
0Amplitude, 10-55 Hz em 1 min. 2 horas cada XYZ=6 horas | MIL-STD-202, método 201 |
| 9 |
Resistência à umidade |
10 ciclos | MIL-STD-202, Método 106 |
| 10 |
Spray de sal |
Solução salina a 5%, 48 horas | MIL-STD-202, método 101, condição de ensaio B |
